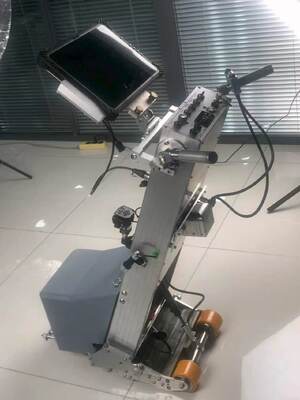

HMLF-2020 Scanner per le perdite magnetiche della piastra di fondo del serbatoio con 192 sonde MLF Hall Coil e 64 sonde LMA Hall per 30 metri lunghezza massima di scansione

Lo scanner di perdita di flusso magnetico per corrosione del fondo del serbatoio HMLF-2020 è uno dei sistemi di rilevamento della corrosione del fondo del serbatoio più avanzati al mondo, che integra più tecnologie.È utilizzato principalmente per il rilevamento di perdite di flusso magnetico di corrosione del fondo del serbatoio nelle industrie petrolifere e chimiche.

Il sistema dispone di 192 sonde MLF Hall e 64 sonde LMA Hall, che consentono di rilevare i difetti di corrosione nel fondo del serbatoio e determinare su quale superficie (superiore o inferiore) si trova il difetto.La combinazione di questi due risultati di rilevazione aiuta notevolmente nell'analisi delle cause della corrosione, prevenzione della corrosione e valutazione dei rischi.

• Progettazione a divisione con unità principale separabile e parti magnetiche per un facile smontaggio e un comodo trasporto
• 256 sensori complessivi (192 sonde a bobina MLF Hall + 64 sonde LMA Hall)
• Larghezza di scansione di 300 mm
• velocità di rilevamento: 500 mm/s
• Può distinguere i difetti delle superfici superiori e inferiori
• Equipaggiati con fari a fascia larga e bassa rivolti in avanti
• Caratteristiche illuminazione della posizione del difetto e linea di indicazione laser per la posizione del difetto
• Luce lampeggiante di volo che indica la posizione del dispositivo
• Linee di indicazione laser doppie per la traiettoria di avanzamento dell'apparecchiatura
• Porta di ricarica del telefono cellulare
• Funzione di ricarica del tablet
• Batteria al litio di alta capacità di 54Ah opzionale, con durata superiore a 8 ore
• Un computer robusto a touchscreen da 12 pollici, leggero e facile da trasportare
• Acquisizione e analisi dei dati in tempo reale
• Codificatore meccanico di precisione di fabbricazione tedesca con errore di lunghezza di 3 mm
• Motore importato dalla Germania che garantisce un funzionamento regolare e una qualità affidabile
• Windows 10/11 compatibile con la generazione automatica di grafica CAD per l'intera piastra di fondo del serbatoio
• Può integrare dati di misura dello spessore, camera a vuoto e test di particelle magnetiche
• Funzione di confronto e sovrapposizione per confrontare i risultati di rilevamento attuali e precedenti
• Progettazione di patch e funzioni statistiche per il supporto alla manutenzione dei serbatoi
• Barre idrauliche per un facile sollevamento del ponte magnetico dalla piastra di base

• Dispositivi per la rimozione e il deposito di magneti per evitare che gli magneti si attaccino agli oggetti ferromagnetici
• Stazione di attracco con quattro ruote di gomma per il trasporto agevole
• Carro dell'unità principale per lo spostamento dell'unità principale smontata senza trasportare
• Interruttore antincollisione per evitare collisioni con ostacoli
• Dispositivi per il controllo delle emissioni
• Regolazione regolabile dell'angolo di visione 2D controllata al computer e in rotazione
• Controllo del manubrio diretto
• Controllo del manubrio della moto
• Controllo di funzionamento cablato
• Funzionamento di controllo wireless
• Funzione di frenata

• Determinazione e disegno CAD automatizzati
• Funzione di progettazione del cerotto
• Funzione di generazione dei rapporti di prova
• Analisi della forma e delle dimensioni dei difetti
• Difetti rilevabili mediante ispezione visiva, ultrasuoni, camere a vuoto e analisi delle particelle magnetiche
• Indicazione diretta del numero e della posizione dei difetti per ciascuna tavola

• Unità principale staccabile: 1 unità
• Tablet con touchscreen robusto da 12 pollici: 1 unità
• Software di prova e analisi: 1 set
• Software per il report grafico: 1 set
• Caricabatterie: 1 set
• supporto per il montaggio del computer: 1 set
• Borti di montaggio per computer: 2 pezzi
• Piastre di prova di confronto: 6 mm, 8 mm, 10 mm e 12 mm (una ciascuna)
• Scatole di trasporto: 3 pezzi
