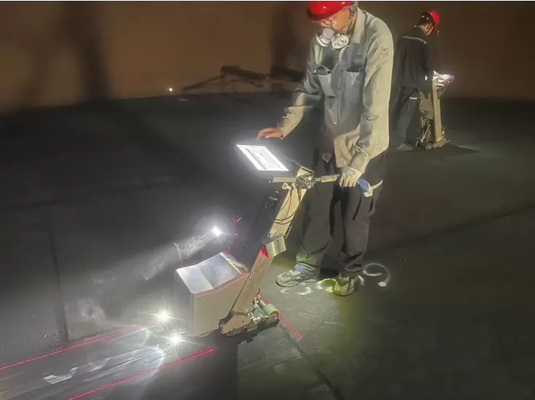

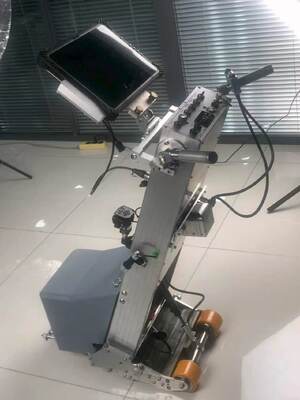

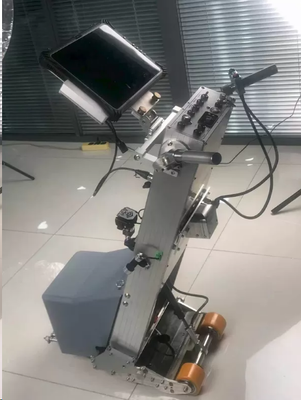

HMLF-2020 Piastra di fondo del serbatoio MAgnetic Leakage Scanner ispezionare rapidamente e individuare la corrosione del fondo del serbatoio di stoccaggio
Caratteristiche tecniche principali dello scanner:

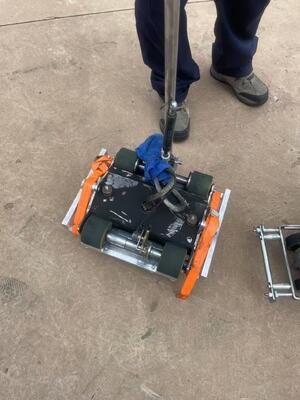

Io... L'apparecchiatura adotta un disegno diviso, e l'unità principale e le parti magnetiche possono essere separate, rendendo il smontaggio semplice e il trasporto conveniente;
Io... 256 pezzi disensori;
Io... Larghezza di scansione300 mm;
Io... Velocità di rilevamento: 500mm;
Io... È in grado di distinguere i difetti delle superfici superiori e inferiori;
Io... dotati di fari a fascia larga e bassa rivolti in avanti;
Io... Dispone di un'illuminazione per la localizzazione del difetto e di una linea di indicazione laser per la localizzazione del difetto;
Io... Dispone di una luce lampeggiante di volo che indica la posizione del dispositivo;
Io... Dispone di doppie linee di indicazione laser per la traiettoria in avanti dell'apparecchiatura;
Io... Ha una porta di ricarica per cellulari;
Io... Dispone di una funzione di ricarica del tablet;
Io... batteria al litio di alta capacità di 54Ah opzionale, che fornisce più di 8 ore di durata della batteria;
Io... un computer a touchscreen robusto da 12 pollici, leggero e facile da trasportare;
Io... acquisizione e analisi dei dati in tempo reale;
Io... Il codificatore meccanico di precisione tedesco ha un errore di lunghezza di3 millimetri.
Io... Il motore è importato direttamente dalla Germania, garantendo un funzionamento regolare e una qualità affidabile.
Io... Windows 10 e 11I sistemi possono disegnare automaticamenteCADgrafica dell'intera piastra di fondo del serbatoio, individuare le zone corrode e utilizzare diversi colori per indicare il grado di corrosione.
Io... la misurazione dello spessore, la camera a vuoto e la prova delle particelle magnetiche possono essere aggiunte alla grafica della piastra di fondo del serbatoio,e visualizzato in modo completo nel rapporto per generare un rapporto di ispezione dell'intera piastra di fondo del serbatoio.
Io... Esso dispone di una funzione di confronto e sovrapposizione, che consente di confrontare i risultati rilevati questa volta con quelli precedenti per determinare le modifiche dei difetti.
Io... E'dotato di un design di patch e funzioni statistiche, fornendo un forte supporto al personale di manutenzione.
Io... Le barre idrauliche dell' attrezzatura consentono agli ispettori di sollevare facilmente il ponte magnetico dalla piastra di base.
Caratteristiche principali del software di segnalazione:
Io... AutomazioneCADRilevamento e disegno
Io... funzione di progettazione del cerotto
Io... Funzione di generazione dei rapporti di prova
Io... Analisi della forma e delle dimensioni dei difetti
Io... I difetti possono essere rilevati mediante ispezione visiva, ultrasuoni, camere a vuoto e test di particelle magnetiche.
Io... Indicare direttamente il numero e la posizione dei difetti per ciascuna tavola.
Parametri tecnici:
|
Principio
|
Principio di perdita
|
|
Numero di sonde
|
192 pcs MLFSonde a bobina Hall e sonde a bobina Hall da 64 pezzi LMA
|
|
Larghezza di scansione
|
300 mm
|
|
Lunghezza massima di scansione
|
30metri- Sì.
|
|
Precisione di posizionamento
|
± 3 mmo± 0,04% (lunghezza di scansione di 8 metri)
|
|
metodo di guida
|
Motorizzazione a corrente continua
|
|
Velocità di scansione
|
0.5m/s (fissa)
|
|
Efficienza di rilevamento
|
9 metri quadrati/minuto
|
|
Intervallo di spessore
|
Modalità di disegno: massima12.5 mm
Modalità di arresto automatico: 16 mm
|
|
Proprietà del rivestimento trasparente
|
Forte capacità di penetrazione; può penetrare rivestimenti non ferromagnetici fino a6 mm di spessore.
|
|
Sensibilità massima
|
20%corrosione dello spessore della piastra del fondo del serbatoio
|
|
Precisione dei difetti
|
± 5% dell'equivalente di valutazione
|
|
Capacità minima di rilevamento dei difetti
|
Φ2 mmdi larghezza inferiore o uguale a:50%dello spessore della piastra.
|
|
difetti della superficie superiore e inferiore
|
Si può determinare se la corrosione è sulla superficie o sul lato inferiore della piastra di base.
|
|
Immagazzinamento dati
|
Può essere salvato su un disco rigido del computer o tramiteUSBad un disco rigido esterno.
|
|
Analisi in tempo reale
|
Si può vedere la dimensione del difetto corrosione, il suo specificoX/Ycoordinate e se il difetto si trova sulla superficie superiore o inferiore.
|
|
alimentazione elettrica
|
a 12VBatteria ricaricabile a corrente continua, dotata di un220 Vcaricabatterie intelligenti a tensione di funzionamento.
|
|
peso
|
Circa 45 kg
|
|
software
|
Software per l'acquisizione e l'analisi dei dati in tempo reale, software di reporting di analisi
|
Lista di configurazione di base:
(1) Unità principale staccabile: 1 unità
(2) Tablet a touchscreen robusto da 12 pollici: 1 unità
(3) Software di prova e analisi: 1 set
(4) Software per il report grafico: 1 set
(5) Caricabatterie e caricabatterie: 1 set
(7) supporto per il montaggio del computer: 1 set
8) Cerniere per computer: 2 pezzi
(9) Una serie di piastre di prova di confronto: una di 6 mm, 8 mm, 10 mm e 12 mm.
(1 0) Scatole da trasporto: 3 pezzi
