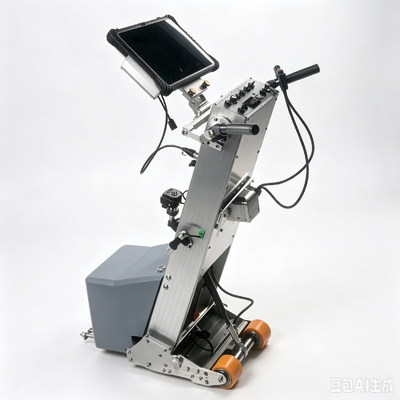

HMLF-2020 Scanner di perdite magnetiche della piastra di fondo del serbatoio con 192 sonde MLF Hall Coil e 64 sonde LMA Hall per 9 mq/min Efficienza di rilevamento

Lo scanner per perdite magnetiche HMLF-2020 per la corrosione del fondo dei serbatoi è uno dei sistemi di rilevamento della corrosione del fondo dei serbatoi più avanzati al mondo, che integra tecnologie multiple. È utilizzato principalmente per il rilevamento di perdite magnetiche della corrosione del fondo dei serbatoi nelle industrie petrolifera e chimica.

Il sistema è dotato di 192 sonde a bobina MLF Hall e 64 sonde LMA Hall, che gli consentono di rilevare difetti di corrosione nel fondo del serbatoio e determinare su quale superficie (superiore o inferiore) si trova il difetto. La combinazione di questi due risultati di rilevamento aiuta notevolmente nell'analisi delle cause della corrosione, nella prevenzione della corrosione e nella valutazione del rischio.

• Design diviso con unità principale e parti magnetiche separabili per un facile smontaggio e un trasporto conveniente
• 256 sensori totali
• Larghezza di scansione di 300 mm
• Velocità di rilevamento: 500 mm/s
• Può distinguere tra difetti sulle superfici superiore e inferiore
• Dotato di fari anteriori ad alto e basso fascio
• Dispone di illuminazione per la localizzazione dei difetti e di una linea indicatrice laser per la localizzazione dei difetti
• Luce lampeggiante di volo che indica la posizione del dispositivo

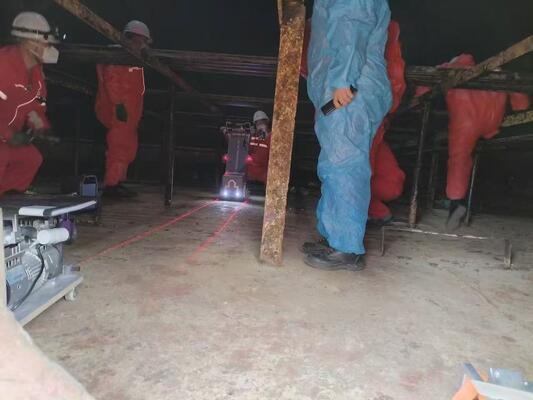

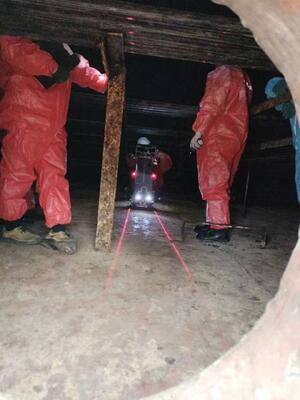

• Doppie linee indicatrici laser per la traiettoria in avanti dell'attrezzatura
• Porta di ricarica per telefono cellulare
• Funzione di ricarica tablet
• Batteria al litio opzionale ad alta capacità da 54 Ah che fornisce più di 8 ore di autonomia
• Computer touchscreen robusto da 12 pollici, leggero e facile da trasportare
• Acquisizione e analisi dati in tempo reale
• Encoder meccanico di precisione di fabbricazione tedesca con errore di lunghezza di 3 mm
• Motore importato dalla Germania che garantisce un funzionamento fluido e una qualità affidabile
• I sistemi Windows 10/11 disegnano automaticamente grafici CAD dell'intera piastra di fondo del serbatoio, localizzano le aree corrose e utilizzano i colori per indicare il grado di corrosione
• La misurazione dello spessore, la camera a vuoto e il test con particelle magnetiche possono essere aggiunti ai grafici della piastra di fondo del serbatoio e visualizzati in modo completo nei report
• Funzione di confronto e sovrapposizione per confrontare i risultati attuali con quelli precedenti per determinare le modifiche dei difetti
• Design a patch e funzioni statistiche per un forte supporto alla manutenzione dei serbatoi
• Le aste idrauliche consentono di sollevare facilmente il ponte magnetico dalla piastra di base

• Dock di rimozione e stoccaggio magneti opzionale per evitare che i magneti aderiscano a oggetti ferromagnetici
• Stazione di aggancio opzionale con quattro ruote in gomma per impieghi gravosi per un facile traino
• Carrello unità principale opzionale per spostare l'unità principale smontata senza doverla trasportare
• Interruttore anticollisione opzionale per prevenire collisioni con ostacoli
• Angolo di visione singolo regolabile opzionale per tablet
• Regolazione opzionale dell'angolo di visione 2D controllata da computer e rotante
• Controllo operativo con manubrio dritto opzionale
• Controllo con manubrio da moto opzionale
• È possibile aggiungere il controllo operativo cablato
• È possibile aggiungere la funzionalità di controllo wireless
• Freno opzionale

• Rilevamento e Disegno CAD Automatizzati
• Funzione di progettazione patch
• Funzione per generare report di test
• Analisi della forma e delle dimensioni dei difetti
• I difetti possono essere rilevati tramite ispezione visiva, ultrasuoni, camera a vuoto e test con particelle magnetiche
• Elenca il numero e la posizione dei difetti per ogni pannello direttamente

• Unità principale staccabile: 1 unità
• Tablet touchscreen robusto da 12 pollici: 1 unità
• Software di test e analisi: 1 set
• Software di report grafici: 1 set
• Caricabatterie e caricabatterie: 1 set
• Staffa di montaggio computer: 1 set
• Viti di montaggio computer: 2 pezzi
• Piastre di confronto per test: una ciascuna di 6 mm, 8 mm, 10 mm e 12 mm
• Scatole di trasporto: 3 pezzi
