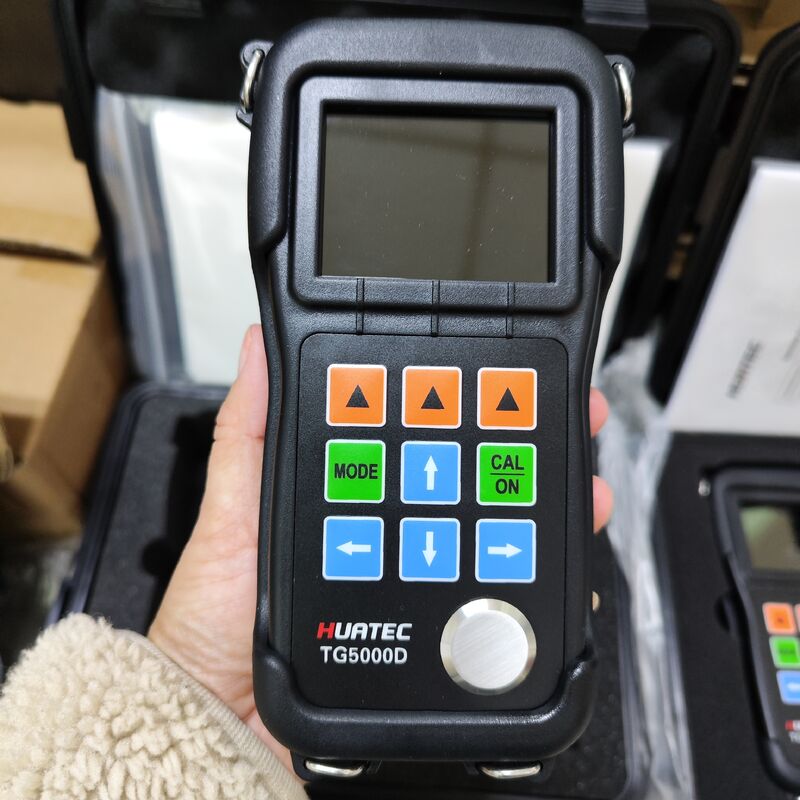

TG5000D Scansione A/B Eco-Echo attraverso vernice e rivestimento

Caratteristica

TG-5000

TG-5000D

TG-5000DL

Opzione Data Logger

Display a colori

ü

ü

ü

Scanner A in diretta

ü

ü

ü

B-Scan basato sul tempo

ü

ü

ü

Controllo delle modalità di guadagno, di blocco, di apertura, di portata, di ritardo, di RF e di rettifica

ü

ü

ü

Modalità eco-eco

(Attraverso vernici e rivestimenti)

X

ü

ü

Registratore dati

X

X

ü

ü

Software DataView

X

X

ü

ü

Specifiche dello strumento

Tipo di visualizzazione

2.4" colore OLED, 320X240pixel, contrasto10,000:1

Principio di funzionamento

Eco pulsante con doppio elemento transdi cui:

Distanza di misura

0.50 mm a 508 mm ((0.02" a 20.00"), a seconda del materiale, sonda  e condizione della superficie

Misurazione Risoluzione

con una lunghezza di 20 mm o più, ma non superiore a 20 mm0.1 mm ((selectab)le 0,001", 0,01")

Unità

Inch o millimetro

Modi di rettifica

RF+, RF-, HALF+, HALF-, FULL

Modalità di visualizzazione

Normalmente, cattura minima/massima, DIFF/RR%, A-Scan, B-Scan

Correzione del percorso V

Automazione

Tasso di aggiornamento

Selezionabile 4Hz, 8Hz, 16Hz

MaterialeIntervallo di velocità

500 a 9999m/s (0,0197 a 0,3937in/us)

Lingue

Inglese

Impostazioni dell' allarme

Distanza da 0,25 mm a 508 mm (da 0,010" a 20,00").

Requisiti di energia

2 batterie AA

Tempo di funzionamento

Circa 40 ore

Disattivazione dello strumento

Selezionabile SEMPRE ATTIVO o AUTO OFF dopo 5, 10, 20 minuti di inattività

Temperatura di funzionamento

-10°C a +50°C (+10°F a +120°F)

Dimensione

153 mm x 76 mm x 37 mm

Peso

280 g, con batterie incluse

Caratteristiche dell'opzione Data Logger

Capacità

100, 000 letture, 1000 forme d'onda, 400 file.

Struttura del file

File di griglia

Righe X Colonne

21 x 12

ComunicazionePort

Porta USB 2.0 (Full Speed)

Software

Software per PC DataView

Specificativi della serie TG-5000 della sonda/trasduttore

Modello

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Tipo

TG-5000
Norme

Norma TG-5000D/DL

Norme

di ferro fuso

Tubo piccolo

Fingertip

Alte temperature

Frequenza

5 MHz

5 MHz

5 MHz

2MHz

7.5MHz

10 MHz

5 MHz

Diametro di contatto

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

MisurazioneDistanza

0.8 a
100.0 mm

1.2 a
200.0 mm

1da 0,0 a 200,0 mm

4.0 a
508.0 mm

0.8 a
30.0 mm

0.7 a 12.0 mm

4.0 a
80.0 mm

TemperaturaDistanza

- Da 10 a 70°C

- Da 10 a
70°C

- Da 10 a 70°C

- Da 10 a 70°C

- Da 10 a
70°C

- Da 10 a 70°C

- Da 20 a 300°C
