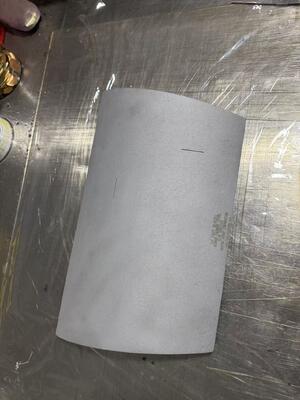

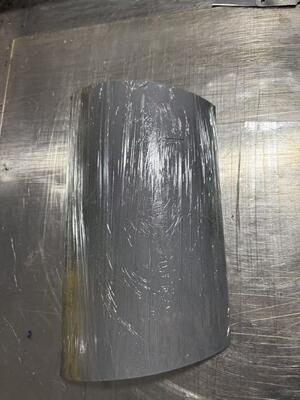

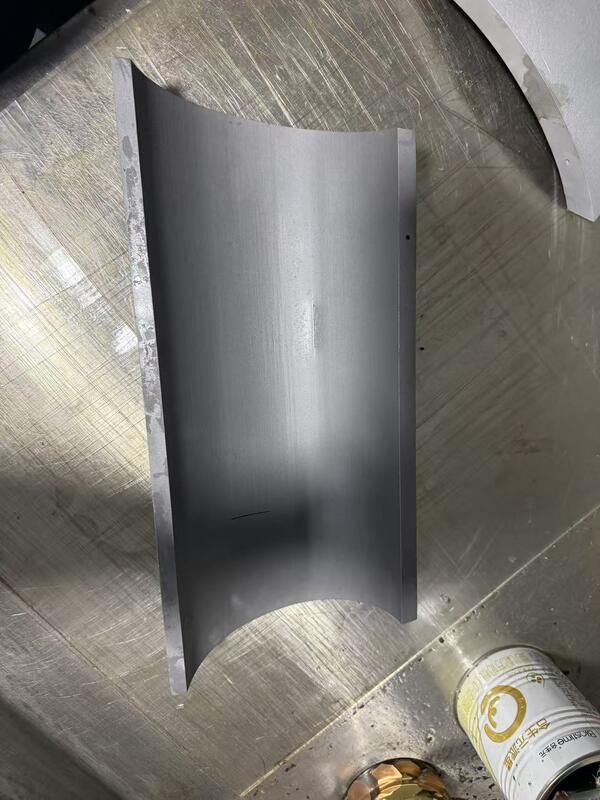

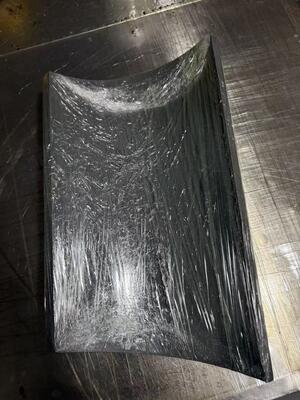

Blocco di calibrazione per tubazioni PAUT HUATEC NDT

HUATEC PAUT Blocco di calibrazione dei tubi Blocco di calibrazione NDT

Questi blocchi di taratura dei tubi sono appositamente progettati per facilitare l'UT (PAUT).comprese le lunghezze assiali e di arco supplementari, una disposizione di tacca riorganizzata e un taglio ad angolo di 10° su una estremità per i blocchi superiori a 5 NPS.Queste modifiche aiutano a ridurre al minimo il rumore indesiderato proveniente dalla parete posteriore durante l'esecuzione di calibrazioni DAC / TCG con apparecchiature UT di matrice in fase.

Un blocco di taratura deve essere una sezione di tubo della stessa dimensione nominale, schema, trattamento termico e specifiche del materiale esaminato.HUATEC mantiene un grande inventario di materie prime per la lavorazione di questi standard, e possono essere realizzati anche con materiali forniti dal cliente.Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0.030-0.040) larghe x 1.000 min di lunghezza. I blocchi da 5 NPS e inferiori sono lasciati a 360°, mentre i blocchi superiori a 5 sono fresati fino a una sezione di arco di 180/120/90/60° (a seconda della dimensione nominale del tubo).Tutti i blocchi sono 12 in lunghezza assiale minimo, o 10T, a seconda del numero maggiore, fabbricato in conformità alla figura T-434 dell'articolo 4 della sezione V dell'ASME.3, con modifica del PH Tool per PAUT.
