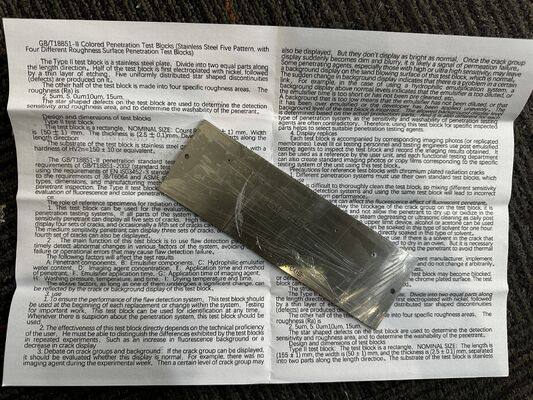

Riferimento alla progettazione e alle dimensioni del blocco di prova di tipo 2

1 Progettazione

1.1 Disposizioni generali

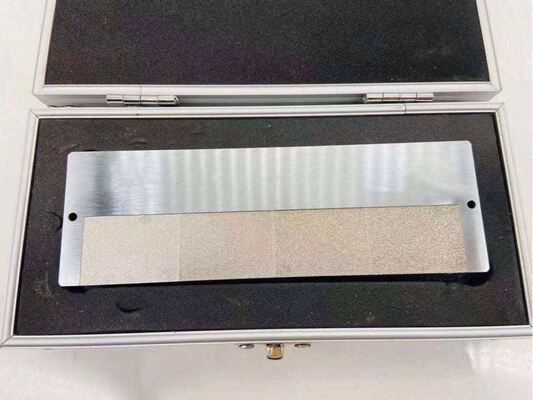

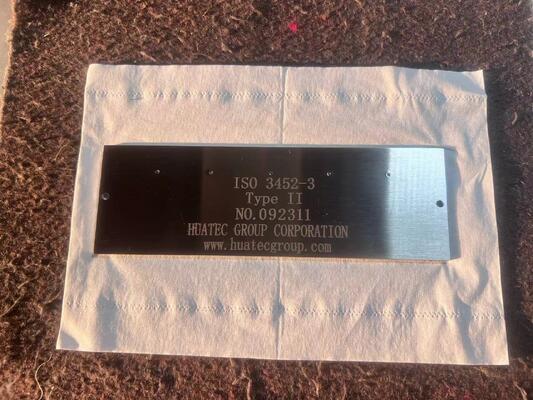

Il pannello di controllo (cfr. figura 2) ha una forma rettangolare e misura 155 mm x 50 mm x 2,5 mm.

Nota: tutte le deviazioni dimensionali sono pari a ± 10%, a meno che non sia specificato diversamente.

Il materiale di base è acciaio inossidabile X2Cr NiMo17-12.3 ((1.4432) in conformità alla norma EN10088-1, con una durezza iniziale di HV20=150 ± 10 o equivalente

1.2 Zona lavabile

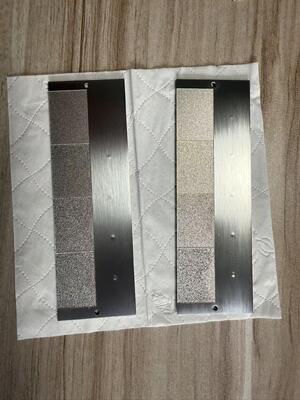

Per esaminare la lavatezza del penetrante, su una delle superfici di rilevamento del pannello sono state realizzate quattro zone adiacenti con dimensioni di 25 mm e 35 mm, con rugosità di Ra=2,5 μm, Ra=5 μm,Ra=10μm e Ra=15μm rispettivamente (cfr. figura 2).

L'area con Ra=2,5 μm può essere ottenuta macinando con una rulliera, mentre il resto può essere ottenuto con galvanoplastica.

1.3 Zona difettosa

L'area difettosa si trova sull'altra metà della superficie di controllo del pannello (cfr. figura 2).

1.3.1 Galvanizzazione

La superficie di controllo del pannello deve essere rivestita con uno strato di nichel non elettroplato di spessore di 60 μm ± 3 μm per ottenere un intervallo di valori di durezza HV0,2=500-600.

Questo strato di nichel deve essere rivestito insieme a uno strato di cromo con uno spessore compreso tra 0,5 μm e 1,5 μm. Successivamente il pannello deve essere trattato termicamente per ottenere un range di durezza HV0,3=900-1000, ad esempio,riscaldando a 405°CLa rugosità Ra dello strato di cromo deve essere compresa tra 1,2 e 1,6 μm.

1.3.2 Difetti artificiali

Dall'altro lato della superficie di controllo (zona di rivestimento) devono essere realizzate cinque incisioni a distanza eguale, con una portata di carico tipica compresa tra 2 e 8KN.

Ad esempio, cinque difetti artificiali possono essere fabbricati utilizzando i carichi indicati nella tabella 1:

Tabella 1, difetto n.

Le incisioni artificiali per difetti sono fabbricate utilizzando compressori (120KN) o cornici adatti con teste a cono emisferiche.
