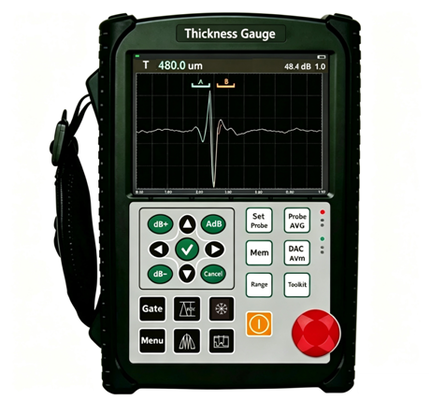

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale
TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

Grande immagine :  TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO,CE
Numero di modello: TG-5720
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Imballaggi particolari: In scatola di legno
Tempi di consegna: 10~15 giorni lavorativi dopo il pagamento
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 50 pezzi al mese
Contatto

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

descrizione
Nome del prodotto: Spessimetro ad ultrasuoni modello: TG-5720
Intervallo di rilevamento: 0,15 mm ~ 10 m Risoluzione: >40 dB (sonda 5P14)
Tipi di sonda: Sonda a raggio diritto, sonda a cristallo, sonda a penetrazione Alimentazione elettrica: CC 9 V
Evidenziare:

Spessimetro ad ultrasuoni

,

Apparecchiatura di collaudo non distruttiva

,

Misura dello spessore del marmo artificiale

TG-5720 Misuratore di spessore a ultrasuoni Misura lo spessore di materiali come il marmo artificiale


★ Interazioni guidate da prompt e finestre di dialogo a schermo completo per la calibrazione della sonda e altre operazioni; non è necessario alcun riferimento manuale.

★ Frequenza di ripetizione: regolabile da 16Hz a 10000Hz per scansioni ad alta velocità.

★ Rapporto segnale-rumore ultra elevato offre forme d'onda chiare e stabili. Il design speciale anti-interferenza consente un funzionamento affidabile in condizioni di lavoro difficili.

★ Campionamento ad alta velocità AD a 12 bit. Compatibile con sonde da 15 MHz per il rilevamento di difetti minuscoli con sensibilità e risoluzione superiori.

★ Involucro con grado di protezione IP65 costruito con materiale composito lega-silicone; robusto, antipolvere e impermeabile.

★ Fino a 10 ore di funzionamento continuo con una singola carica della batteria.

★ Risoluzione di misurazione fino a 0,001 mm. Spessore minimo misurabile: 0,15 mm (acciaio), 0,05 mm (plastica). Capace di misurazioni efficaci attraverso strati di rivestimento.


Specifiche Tecniche

Articolo

Specifiche

Intervallo di Rilevamento

0,15 mm ~ 10 mm (onda longitudinale nell'acciaio); modalità di trasmissione fino a 30 mm (espandibile)

Intervallo Velocità del Suono

100 ~ 20000 mm/s

Frequenza di Ripetizione degli Impulsi

10‑3000 Hz, regolabile

Gamma Dinamica

≥38 dB

Errore di Linearità Verticale

≤1,5%

Errore di Linearità Orizzontale

≤0,2%

Risoluzione

>40 dB (sonda 5P14)

Margine di Sensibilità

>66 dB (foro con fondo piatto Φ2 a profondità 200 mm)

Soppressione Digitale

0‑80 %, senza compromettere linearità o guadagno

Tipi di Sonda

Sonda a fascio dritto, sonda a cristallo, sonda a penetrazione

Gate

Gate di ingresso, gate di perdita di eco; modalità single-gate / dual-gate

Allarme

Allarme cicalino, allarme indicatore LED

Alimentazione

DC 9 V

Durata Batteria

10 ore

Dimensioni

250 × 165 × 40 mm

Peso

1,0 kg

Temperatura Operativa

‑10 ℃ ~ 50 ℃

Umidità Relativa

20 %‑95 % RH

Ampiezza Impulso

100 V, 200 V, 300 V, 400 V, 500 V selezionabili; ampia compatibilità sonde

Durata Impulso

Regolabile continuamente entro 0,03‑0,51 µs per adattarsi a sonde di diverse frequenze

Smorzamento Sonda

50 Ω, 100 Ω, 150 Ω, 400 Ω opzionali per requisiti di sensibilità e risoluzione variabili

Campionamento Hardware in Tempo Reale

Convertitore AD ad alta risoluzione a 12 bit, frequenza di campionamento di 400 MHz per una riproduzione fedele delle forme d'onda

Modalità di Rilevamento

Mezza onda positiva, mezza onda negativa, onda intera, rilevamento RF

Frequenza Sonda

0,2 MHz ~15 MHz

Lettura Gate

Lettura single-gate / dual-gate selezionabile; lettura del valore di picco all'interno del gate

Guadagno Totale

110 dB; opzioni di passo: 0,1 dB, 1 dB, 2 dB, 6 dB

Connettore

BNC / LEMO opzionale



1           Funzioni Principali

  • Calibrazione automatica con un solo tocco
  • Misurazione dello spessore ad alta precisione: risoluzione massima 0,001 mm; risoluzione di ripetizione ±0,002 mm
  • Funzioni di guadagno automatico, inviluppo dell'eco e mantenimento del picco per migliorare l'efficienza dell'ispezione
  • 500 canali indipendenti di misurazione dello spessore (espandibili)
  • Memorizza e riproduce fino a 1000 forme d'onda e set di dati A-scan (espandibili); esporta rapporti di ispezione in formato PDF; rapporti visualizzabili senza software PC dedicato
  • Supporto per unità flash USB esterna. I dati memorizzati internamente possono essere esportati in qualsiasi momento; archiviazione illimitata di file di ispezione tramite unità USB esterna
  • Ampiezza e larghezza dell'impulso di trasmissione regolabili
  • Batteria agli ioni di litio ad alte prestazioni ed ecologica; fino a 10 ore di autonomia continua per la configurazione standard
  • Orologio in tempo reale: data e ora dell'ispezione timbrate e salvate con i dati
  • Soppressione digitale senza impatto su guadagno e linearità
  • Compensazione del guadagno: compensa l'attenuazione in dB causata da superfici ruvide, ispezioni a lungo raggio su pezzi spessi e altri fattori
  • Analisi della sequenza dell'eco
  • Blocco / sblocco schermo
  • Riempimento forma d'onda
  • Indicatore stato batteria
  • Marcatore di cattura
  • Colorazione forma d'onda all'interno dei gate
  • Zoom sui gate

2           Accessori Standard

‑ Una sonda standard per la misurazione dello spessore

3           Accessori Opzionali

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale

TG-5720 Massimetro di spessore ad ultrasuoni Misura lo spessore di materiali come il marmo artificiale
