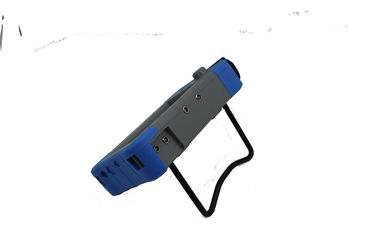

Rilevatore di difetti ad ultrasuoni portatile con touch screen per scheda SD A Scan B Scan FD580 a basso rumore
introduzione
Il rilevatore di difetti ultrasonici digitali è un tipo avanzato, che è touch screen, può rapidamente, facilmente e senza danni, rilevare, localizzare, valutare e diagnosticare accuratamente vari difetti all'interno del pezzo in lavorazione come crepe, saldature, pori, buchi di sabbia, inclusioni, pieghe, ecc. È stato applicato per energia elettrica, petrolchimica, caldaie e recipienti a pressione, strutture in acciaio, militari, aerospaziali, trasporti ferroviari, automobili, macchinari e altri campi. È uno strumento essenziale per il settore dei test non distruttivi.
Caratteristiche
● Quantificazione e posizionamento ad alta precisione per soddisfare i requisiti di rilevamento a distanza ravvicinata e lontana
● La zona cieca del campo vicino è piccola e può soddisfare i requisiti di rilevamento per tubi di piccolo diametro e con pareti sottili.
● Funzione di calibrazione automatica: calibrazione automatica con un pulsante, facile da usare, sonda di prova automatica "Ritardo P", "Valore K", "Valore X" e velocità
● Visualizzazione automatica della posizione dell'eco difettosa (profondità: d, orizzontale: p, distanza: s, ampiezza, dB, ф)
● Cambia liberamente tre scale (Profondità: d, Orizzontale: p, Distanza: s)
● Funzioni di guadagno automatico, inviluppo di picco, memoria di picco, che possono migliorare l'efficienza di rilevamento.
● Registra automaticamente il processo di rilevamento dei difetti e la riproduzione dinamica
● Calcolo del valore φ: rilevamento dei difetti di forgiatura tramite sonda dritta, in grado di trovare automaticamente l'onda più alta per convertire il valore φ
● 500 canali indipendenti (espandibili), che possono immettere e memorizzare liberamente gli standard di rilevamento di qualsiasi settore, senza dover trasportare blocchi standard per l'ispezione in loco.
● Memorizzazione e riproduzione di 500 onde A-scan e dati liberamente
● Le curve DAC, AVG e TCG (compensazione della profondità) vengono generate automaticamente e possono essere segmentate. I punti di campionamento non hanno restrizioni e possono essere corretti e compensati.
● 14 standard di ispezione integrati
● Libero di inserire qualsiasi standard di settore
● La larghezza e l'intensità dell'impulso possono essere regolabili
● Funzione di scansione B e scansione a colori B;
● Può comunicare con il computer ed esportare file WORD, nonché il report di rilevamento
● Custodia in plastica ABS IP65, robusta e durevole, impermeabile e antipolvere, con eccellente capacità anti-interferenza
● Utilizzare software di comunicazione (wireless) per analizzare i dati, stampare report, ecc.;
● Schermo a colori reali da 260.000 colori, adatto per ambienti di lavoro con luce intensa o scarsa illuminazione
● Batteria al litio ad alte prestazioni, può funzionare ininterrottamente per 8-10 ore
● Registrazione dell'orologio in tempo reale: data di rilevamento dei difetti in tempo reale, registrazione del monitoraggio del tempo e archiviazione
● Protezione da spegnimento, i dati di archiviazione non possono essere persi
● I parametri di rilevamento dei difetti possono essere testati o preimpostati automaticamente
● Rifiuto digitale, non influisce sul guadagno e sulla linearità
● Compensazione del guadagno: l'attenuazione Db può essere corretta per la rugosità superficiale, superfici curve, rilevamento di difetti a lungo raggio di pezzi spessi, ecc.
● Può azionare il rilevatore di difetti tramite software sul PC, raggiungendo l'obiettivo del rilevatore di difetti controllato dal computer per rilevare
Specifica tecnica
| Schermo |
Schermo a colori TFT da 7 pollici, risoluzione 800*480 |
| Modalità di funzionamento |
Pulsante, Rotante, Touch Screen |
| Alimentazione elettrica |
Batteria agli ioni di litio |
| Capacità della batteria |
5,0 Ah |
| Tensione di alimentazione |
12V |
| Quantità di potenza |
1 |
| Orario di lavoro |
≥8 ore |
| Ingresso adattatore |
DC100～240V 50Hz/60Hz |
| Uscita adattatore |
CA 12V |
| Adattatore di alimentazione |
36W |
| Archivio dati |
Scheda SD (16G) |
| Allarme |
1 |
| Temperatura di lavoro |
-10℃～45℃ |
| Temperatura di conservazione |
-20℃～60℃ |
| Grado IP |
Grado di protezione IP65 |
| Dimensione |
245*155*55mm |
| Peso |
1,18 kg (batteria inclusa) |
| Modello UT convenzionale |
| Tipo di connettore della sonda |
LEMO 00 |
| Tipo di canale |
Canale singolo |
| Numero canale |
500 gruppo (in grado di essere ridimensionato) |
| Tipo di impulso |
Onda negativa acuta |
| Tensione di trasmissione |
50～350V, passo in 50V |
| Smorzamento |
560Ω |
| Guadagno |
0~110dB, passo: 0,5/2/6/12dB |
| Regolazione fine del guadagno |
-4~+4 |
| Compensazione della superficie |
Tutti i guadagni |
| Frequenza di lavoro |
0,5~20 MHz; |
| Tipo di sonda |
Singolo, Doppio, Passante, Tipo ad immersione |
| Filtro |
Tre facoltativi:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Modalità di rilevamento |
Negativo/Positivo/Bidirezionale/RF |
| Rifiutare |
0~80%, passo 1% |
| Campo di prova |
0~15000mm, intervallo di visualizzazione minimo: 15mm (in acciaio) |
| Velocità del materiale |
100~20000 m/s |
| Spostamento dell'impulso |
-10~1000mm |
| RITARDO P |
0~200us |
| X-VAL |
0~100mm |
| Guida |
Ispezione di saldatura, lamiera, forgiatura |
| Punto di prova |
Picco/valore X/valore J |
| Misurazione |
Gate: Ampiezza, Valore dB ampiezza, Intervallo, Distanza orizzontale, Distanza verticale, Valore differenza tra Gate A e B
Cursore: 2 cursori incrociati, possono testare la distanza orizzontale e verticale e la distanza tra i cursori (sotto la funzione B scan)
|
| Cancello |
Partenza del cancello:tutto il raggio d'azione |
| Larghezza del cancello: tutta la gamma |
| Livello del gate: 10~90%, passo: 1% |
| Curva |
DAC, massimo sei curve, conforme a NB/T 47013, GB/T 11345, GB/T 29712 e altri standard |
| TCG, massimo sei curve |
| Media |
| Altre funzioni |
Schermo intero, cambio cursore (intervallo/altezza/orizzonte), guadagno automatico singolo/continuo (10~100%, passo 10%), confronto eco, eco completo, inviluppo di picco, memoria di picco, scansione veloce, modalità esterna, screenshot |
| Congelamento del picco/Profondità della crepa/Espansione del gate/Modifica della superficie curva/B scan/Simulazione della saldatura piana/video |
| Allarme |
Allarme sonoro e luminoso |
| Sensibilità Leavings |
≥65 dB (200 mm—Φ2FH,2,5 PΦ20) |
| Errore di linearità orizzontale |
≤0,3% |
| Errore di linearità verticale |
≤3% |
| Errore di linearità dell'ampiezza |
≤±2% |
| Precisione dell'attenuatore |
20 dB ± 1 dB |
| Gamma dinamica |
≥32 dB |
| Risoluzione a distanza |
≥26 dB |
| Livello di rumore |
<40×10-9La/ |
Configurazione standard
|
|
Nome |
Quantità |
| 1 |
Unità principale |
1 |
| 2 |
Adattatore di alimentazione |
1 |
| 3 |
cavo di collegamento della sonda |
2 |
| 4 |
Custodia per strumenti |
1 |
| 5 |
Manuale di istruzioni |
1 |
| 6 |
Sonda dritta 10mm 2.5MHz |
1 |
| 7 |
Sonda angolare 13x13 K2 2,5 MHz |
1 |
| 8 |
Certificato di garanzia |
1 |
Accessori aggiuntivi:
Software di gestione dei dati
Cavi di gestione dati RS232
Sonda dritta (5MHZ-ф20)
Sonda dritta (2,5MHZ-ф20)
Sonda dritta (2,25MHZ-ф20)
Sonda dritta (1MHZ-ф20)
Sonda angolare (4MHZ-45 gradi, 8*9mm)
Sonda angolare (4MHZ-60 gradi, 8*9mm)
Sonda angolare (4MHZ-70 gradi, 8*9mm)
Sonda angolare (4MHZ-80 gradi, 8*9mm)
Sonda angolare (2MHZ-45 gradi, 8*9mm)
Sonda angolare (2MHZ-60 gradi, 8*9mm)
Sonda angolare (2MHZ-70 gradi, 8*9mm)
Sonda angolare (2MHZ-80 gradi, 8*9mm)
Sonda T/R (5MHz-ф20mm, messa a fuoco 15mm)
Sonda T/R (2,5 MHz-ф20 mm, messa a fuoco 15 mm)
Cavo di collegamento alla sonda (BNC-BNC)
Cavo di collegamento alla sonda (BNC-Lemo 00)
Cavo di collegamento alla sonda (BNC-Lemo 01)
Cavo di collegamento alla sonda (Lemo 00-Lemo 01)
Batteria agli ioni di litio
Adattatore di alimentazione (4A/9V)
Cavo di alimentazione
Custodia in pelle
