Dettagli:
|
Esposizione: | Schermo a colori a 7 pollici di TFT, risoluzione 800*480 | Velocità del materiale: | 100~20000m/s |
---|---|---|---|
Spostamento di impulso: | -10~1000mm | Gamma di prova: | 0~15000mm, gamma minima dell'esposizione: 15mm (in acciaio) |
Scarto: | 0~80%, punto 1% | Frequenza di lavoro: | 0.5~20MHz; |
Guadagno: | 0~110dB, punto: 0.5/2/6/12dB | Smorzamento: | 560Ω |
Manica numerico: | 500 gruppi (capaci di essere riportato in scala) | ||
Evidenziare: | rivelatore ultrasonico digitale del difetto,rivelatore ultrasonico del difetto del touch screen,fabbrica ultrasonica del rivelatore del difetto |

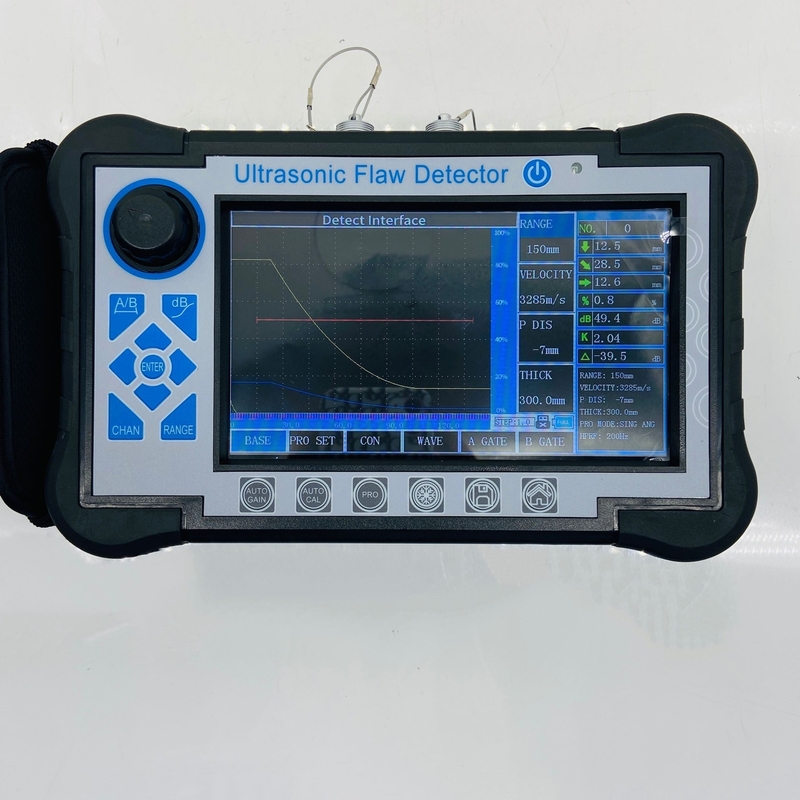

Il rivelatore ultrasonico del difetto di Digital è tipo avanzato, che è touch screen, può rapidamente, facilmente e senza danno, individuare esattamente, individuare, valutare e diagnosticare i vari difetti dentro il pezzo in lavorazione quali le crepe, le saldature, i pori, i fori della sabbia, le inclusioni, la piegatura, ecc. È stato fatto domanda per energia elettrica, petrochimico, caldaia e contenitore a pressione, struttura d'acciaio, militari, trasporto aerospaziale e ferroviario, automobile, macchinario ed altri campi. È uno strumento essenziale per l'industria di prove non distruttive.
Caratteristiche
●Quantificazione di alta precisione e posizionare per soddisfare le richieste di rilevazione vicina e lontana di distanza
●La zona cieca del quasi-campo è piccola, può soddisfare le richieste di rilevazione del tubo di diametro basso e con pareti sottili.
●Funzione automatica di calibratura: calibratura automatica del un-bottone, sonda «valore di ritardo» del test automatico e facile da operare, «di K» di P, «valore di X» e la velocità
●Esposizione automatica la posizione di eco di difetto (profondità: d, orizzontale: p, distanza: s, ampiezza, dB, ф)
●Scale del commutatore tre liberamente (profondità: d, orizzontale: p, distanza: s)
●Guadagno automatico, busta di punta, funzioni di memoria di punta, che possono migliorare l'efficienza di rilevazione.
●Automaticamente annotazione il processo di rilevazione del difetto ed il playback dinamico
●calcolo di valore del φ: Forgiando la rilevazione del difetto dalla sonda diritta, può trovare automaticamente il più alta onda al valore del φ di conversione
●500 canali indipendenti (può essere estensibile), che può introdurre liberamente ed immagazzinare le norme di rilevazione di tutte le industrie, non devono portare i blocchi standard per ispezione in loco.
●Deposito, playback 500 onde di Un-ricerca e dati liberamente
●Le curve di DAC, di AVG e di TCG (compensazione di profondità) automaticamente sono generate e possono essere segmentate. I punti campionari sono senza restrizione e possono essere corretti e compensati.
●14 norme incorporate di ispezione
●Libero di entrare in qualsiasi standard industriali
●Latta di larghezza e di forza di impulso regolabile
●Ricerca di B e funzione di ricerca di colore di B;
●Può comunicare con il computer e la PAROLA dell'esportazione. Archivio, anche il rapporto di rilevazione
●Abilità anti-interferenza robusta e durevole, impermeabile ed antipolvere ed eccellente della custodia in plastica dell'ABS IP65,
●Usi il software di comunicazione (senza fili) per analizzare i rapporti della stampa di dati, ecc;
●lo schermo a colori vero 260,000-color, è adatto a luogo di lavoro nell'ambito di forte luce o di scarsa visibilità
●La batteria al litio di rendimento elevato, può funzionare continuamente per 8-10 ore
●Registrazione del temporizzatore in tempo reale: data di rilevazione del difetto, annotazione di inseguimento di tempo e stoccaggio in tempo reale
●Spenga la protezione, dati di stoccaggio non può perso
●I parametri di rilevazione del difetto possono essere provati o prestabiliti automaticamente
●Lo scarto di Digital, non colpisce il guadagno e le linearità
●Compensazione di guadagno: L'attenuazione di Db può essere la rugosità di superficie corregta, superfici curve, rilevazione a lungo raggio del difetto dei pezzi in lavorazione spessi, ecc.
●Può azionare il rivelatore del difetto da software al PC, raggiungere lo scopo del rivelatore controllato da computer del difetto alla rilevazione
Caratteristica tecnica
Esposizione | Schermo a colori a 7 pollici di TFT, risoluzione 800*480 | |
Modo di funzionamento | Bottone, rotatorio, touch screen | |
Alimentazione elettrica | Litio Ion Battery | |
Capacità della batteria | 5.0Ah | |
Tensione di potere | 12V | |
Quantità di potere | 1 | |
Orario di lavoro | ore ≥8 | |
Input dell'adattatore | DC100~240V 50Hz/60Hz | |
Uscita dell'adattatore | CA 12V | |
Potere dell'adattatore | 36W | |
Archiviazione di dati | Carta di deviazione standard (16G) | |
Allarme | 1 | |
Temperatura di lavoro | -10℃~45℃ | |
Temperatura di stoccaggio | -20℃~60℃ | |
Grado del IP | IP65 | |
Dimensione | 245*155*55mm | |
Peso | 1.18kg (batteria inclusa) | |
Modello convenzionale di UT | ||
Tipo del connettore della sonda | LEMO 00 | |
Tipo di Manica | Singolo canale | |
Manica numerico | 500 gruppi (capaci di essere riportato in scala) | |
Tipo di impulso | Ondulazione pronunciata negativa | |
Trasmetta la tensione | 50~350V, punto in 50V | |
Attenuazione | 560Ω | |
Guadagno | 0~110dB, punto: 0.5/2/6/12dB | |
Aggiustamento di precisione di guadagno | -4~+4 | |
Compensazione di superficie | Tutta la gamma di guadagno | |
Frequenza di lavoro | 0.5~20MHz; | |
Tipo della sonda | Singolo, doppio, diretto, tipo di immersione | |
Filtro |
Tre facoltativi: 1~4MHz/0.5~10MHz/2~20MHz |
|
Modo di rilevazione | Negativo/positivo/Two-way/RF | |
Scarto | 0~80%, punto 1% | |
Gamma di prova | 0~15000mm, gamma minima dell'esposizione: 15mm (in acciaio) | |
Velocità materiale | 100~20000m/s | |
Spostamento di impulso | -10~1000mm | |
RITARDO DI P | 0~200us | |
X-VAL | 0~100mm | |
Guida | Saldatura, strato, forgiante ispezione | |
Punto di prova | Peak/X-val/J val | |
Misura |
Portone: Valore di dB di ampiezza, di ampiezza, gamma, distanza orizzontale, distanza verticale, il valore di differenza fra A e portone di B Cursore: 2 cursori a croce, possono verificare l'orizzontale e la distanza verticale e la distanza fra i cursori (nell'ambito della funzione di ricerca di B) |
|
Portone | Inizio del portone: tutta la gamma | |
Larghezza del portone: tutta la gamma | ||
Livello del portone: 10~90%, punto: 1% | ||
Curva | DAC, curve di massimo sei, raduno a NB/T 47013, GB/T 11345, GB/T 29712 ed altre norme | |
TCG, curve di massimo sei | ||
AVG | ||
Altre funzioni | A schermo pieno, guadagno automatico continuo del commutatore del cursore singolo/(gamma/altezza/orizzonte), (10~100%, punto 10%), echeggi confrontano, echeggiano la busta piena e di punta, la memoria di punta, ricerca veloce, fuori del modo, colpo di schermo | |
Gelata di punta/profondità della crepa/ricerca di superficie modifica B del portone expansion//curved/saldatura piana simulation//video | ||
Allarme | Allarme sano e leggero | |
Leavings di sensibilità | ≥65dB (200mm-Φ2FH, 2.5PΦ20) | |
Errore orizzontale di linearità | ≤0.3% | |
Errore verticale di linearità | ≤3% | |
Errore di linearità di ampiezza | ≤±2% | |
Accuratezza dell'attenuatore | dB di 20dB ±1 | |
Gamma dinamica | ≥32dB | |
Risoluzione distante | ≥26dB | |
Livello acustico | <40×10-9 V | |
Configurazione standard
|
Nome | QTY |
1 | Unità principale | 1 |
2 | Adattatore di potere | 1 |
3 | cavo di collegamento BNC-C6 della sonda | 2 |
4 | Cassa dello strumento | 1 |
5 | Manuale di istruzioni | 1 |
6 | Sonda diritta 10mm 2.5MHz | 1 |
7 | Sonda 13x13 K2 2.5MHz di angolo | 1 |
8 | Carta della garanzia | 1 |
