Detettore di difetti a doppia frequenza di corrente di eccitazione serie HEF-600

Detettore di difetti di corrente a doppia frequenza HEF-600 serie

HUATEC serie HEF-600 sono un nuovo rilevatore di difetti Eddy Current dalla nostra azienda, è uno strumento che ha integrato quattro funzioni come corrente convenzionale eddy, memoria magnetica (opzionale),indicatore di spessore (facoltativo), misurazione della conducibilità elettrica (facoltativo), classificazione della durezza (facoltativo), gli utenti possono scegliere le funzioni appropriate in base alle diverse esigenze,in modo da ridurre efficacemente il costo di rilevamentoLo strumento è dotato di potenti processori dual-core, sistema operativo integrato, utilizza la più avanzata tecnologia elettronica digitale,tecniche di test della memoria magnetica e tecnologia dei microprocessori , è in grado di rilevare i difetti metallici nel materiale metallico e conoscere i tipi di lega e le condizioni di trattamento termico, il cambiamento di spessore e così via.Ha un menu che mostra tutte le impostazioni e le opzioni del menu, è un'apparecchiatura portatile multifunzione di prova di corrente vorticale molto pratica e facile da usare, ma anche per la misurazione della conducibilità elettrica, dello spessore del rivestimento non metallico.

Intervallo di frequenza di rilevamento: 50 Hz-10 MHz, guadagno: 0-90,0 dB, fase: 0-359 gradi, inclusa la regolazione della fase di sollevamento, la selezione del carico di bilanciamento nell'ispezione assoluta e differenziale,soddisfare ampiamente le vostre esigenze di rilevamentoÈ di piccole dimensioni e di peso leggero, e il suo design di imballaggio soddisfa i requisiti dell'ergonomia.la batteria può funzionare continuamente per più di 12 oreQuindi è ideale per gli ingegneri sul campo, che si tratti di salire le scale, di entrare in ingressi stretti, o di lavorare in altezza.Display LCD a colori ad alta risoluzione chiaramente visibile in qualsiasi condizione di illuminazione.

Lo strumento può realizzare un funzionamento "stupido". In base al compito di rilevamento richiesto, i parametri del processo come la frequenza, il guadagno e la fase sono predefiniti da professionisti.i corrispondenti parametri del processo di prova possono essere regolati in qualsiasi momentoGli operatori possono lavorare senza una formazione speciale per molto tempo.

Questo strumento portatile è disponibile nell'aviazione, nel settore aerospaziale, dell'energia e della petrolchimica per le prove in servizio per le misurazioni di Cooper, Titanio, Alluminio, Zirconio e altri.Può contenere i segni di interferenza causati dall'ineguaglianza dei materiali del pezzo di lavoro, sedimenti, sporcizia e scosse per ottenere una maggiore precisione. Grazie ai disegni completamente digitali, è quindi possibile impostare una procedura di prova standard nello strumento,per gli utilizzatori sottoposti all'ispezione.

2. Parametri

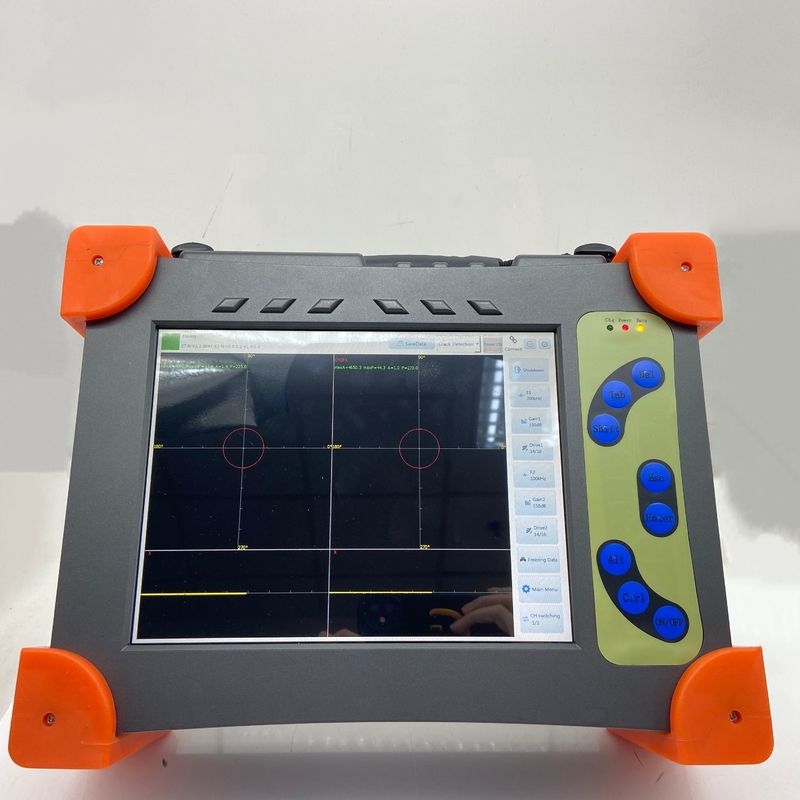

* Grande schermo, LCD a colori da 10,4 pollici

* Numero di frequenza: doppia frequenza

*Trasferenza di frequenza: 10 Hz 10 MHz, dimensione del passo: 1 / 5 / 10

* Guadagno hardware: 0-40 dB, passo min0.1 dB, guadagno software: 0-99 dB, passo min 0.1 dB

*Fase: 0 ~ 359 ° e 1 ° per ciascun ingranaggio

*Modo di visualizzazione: impedenza, base temporale, punto e linea

* Memoria dati di 30 GB per valori e grafica

*Sistema operativo: Linux 3.0

*Lingua dell'operazione: inglese

*Semplice funzionamento, prompt sullo schermo in tempo reale e dialogo uomo-macchina

*Grafica online e aiuto testuale.

*Filtrazione digitale: è possibile impostare la frequenza di passaggio alta e bassa

*Coefficiente di filtraggio: 0-4000

*Bilancio elettronico digitale rapido

*Misurazione automatica/manuale dell'ampiezza e della fase

*Fenestra di allarme:A forma di ventola, rettangolare, circolare

*Scelta di sfondo del sistema di coordinate rettangolari e del sistema di coordinate polari

*Indicazione automatica del calendario e dell'ora

* Fornitura elettrica:110V ∼220V ((-20%~+20%) 50 ∼ 60Hz, consumo energetico 10W

*Contenuto in batteria al litio ricaricabile

*Requisiti dell'adattatore:DC15.6V, 6A

*Tempo di alimentazione della batteria: ≥8h

*Temperatura di lavoro: -10°C -50°C

*Umidità relativa: ≤ 80%

* Dimensioni: 320 mm x 235 mm x 103 mm

*Peso: 3 kg, batteria inclusa

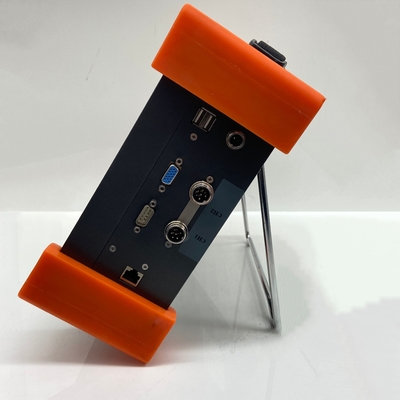

*Porta USB: 2 porte

* RS-231 porta:1 porta

*Uscita video:uscita VGA standard

*Fluido di allarme:8

* Input iniziale:8

* Input dell'encoder:1

* Canale di prova: 1-4

*Sonda azionata:1-16

*Modo di visualizzazione: curva completa, spazzatura

* rilevamento: onda piena, onda positiva, onda negativa, onda RF

*Filtro d'onda: filtraggio a tre fasi

3. Principio di base

Il rivelatore di difetti di corrente eddy è un metodo di prova non distruttivo basato sul principio dell'induzione elettromagnetica, adatto ai materiali conduttivi.Se un conduttore è posto in un campo magnetico alternato, vi sarà una corrente indotta nel conduttore, vale a dire corrente vorticale. A causa del cambiamento di vari fattori (come la conduttività, la permeabilità, la forma, le dimensioni e il difetto) del conduttore stesso,la corrente indotta cambieràUtilizzando questo fenomeno, si può determinare la natura, lo stato e il difetto del conduttore.

Il rivelatore di difetti di corrente eddy deve rendere il conduttore vicino alla bobina con corrente alternata e il campo magnetico alternato è stabilito dalla bobina.Il campo magnetico alternato passa attraverso il conduttore e ha l'induzione elettromagnetica con esso per stabilire corrente vorticale nel conduttoreL'effetto del campo magnetico di corrente vorticale cambierà anche la forza del campo magnetico originale.che porterà al cambiamento della tensione della bobina e dell'impedenzaPertanto, la resistenza e la distribuzione della corrente di vortice saranno influenzate quando ci sono difetti sulla superficie del conduttore o nelle vicinanze o quando il materiale metallico misurato cambia.Il cambiamento di corrente vorticosa causerà cambiamenti nella tensione e l'impedenza della bobina di rilevamentoIn base a questo cambiamento, possiamo sapere indirettamente l'esistenza di difetti nel conduttore e se le prestazioni dei materiali metallici sono cambiate.

4Guida modello

5. pacchetto standard

Unità principale

Sonde di ispezione della saldatura con cavo

Acciaio al carbonio per blocchi di taratura

Certificato di taratura

Manuale d'uso

Cassa carbonizzante

6. accessori opzionali

Diversi blocchi di taratura dei materiali

Diverse sonde per applicazioni diverse
