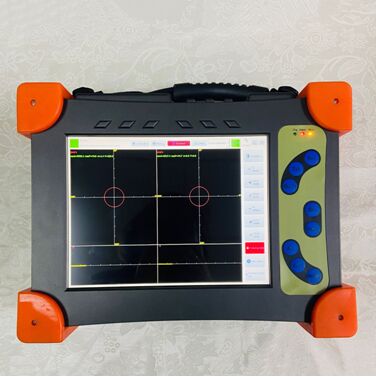

Dettore di difetti a doppia frequenza per correnti eddy

Rivelatore di difetti a correnti parassite a doppia frequenza per rilevare difetti metallici nei materiali metallici

La serie HUATEC HEF-600 è un nuovo rivelatore di difetti a correnti parassite della nostra azienda, è uno strumento che integra quattro funzioni come correnti parassite convenzionali, memoria magnetica (opzionale), spessimetro (opzionale), misurazione della conducibilità elettrica (opzionale), classificazione della durezza (opzionale), gli utenti possono scegliere le funzioni appropriate in base alle diverse esigenze, in modo da ridurre efficacemente il costo di rilevamento; allo stesso tempo lo strumento è dotato di potenti processori dual-core, sistema operativo integrato, utilizza la più avanzata tecnologia elettronica digitale, tecniche di test di memoria magnetica e tecnologia microprocessore, è in grado di rilevare i difetti metallici nei materiali metallici e conoscere i tipi di lega e le condizioni di trattamento termico, la variazione di spessore e così via. Ha un menu che mostra tutte le impostazioni e le opzioni del menu, è un'attrezzatura di test a correnti parassite portatile multifunzione molto pratica e facile da usare, ma anche per eseguire la misurazione della conducibilità elettrica, lo spessore del rivestimento non metallico.

Intervallo di frequenza di rilevamento: 50 Hz-10 MHz, guadagno: 0-90,0 dB, fase: 0-359 gradi, inclusa l'impostazione della fase di lift-off, la selezione del carico di bilanciamento nell'ispezione assoluta e differenziale, soddisfa ampiamente le tue esigenze di rilevamento. È di piccole dimensioni e leggero, e il suo design dell'imballaggio soddisfa i requisiti dell'ergonomia. Batteria al litio ricaricabile ad alte prestazioni integrata, la batteria può funzionare continuamente per più di 12 ore. Quindi è ideale per gli ingegneri sul campo, sia che si tratti di salire le scale, infilarsi in ingressi stretti o lavorare in quota. Il suo ampio schermo LCD a colori ad alta risoluzione è chiaramente visibile in qualsiasi condizione di illuminazione.

Lo strumento può realizzare un funzionamento "a prova di stupido". In base al compito di rilevamento richiesto, i parametri di processo come frequenza, guadagno e fase vengono preimpostati da professionisti. Nella misurazione effettiva, i parametri di processo di test corrispondenti possono essere regolati in qualsiasi momento. Gli operatori possono lavorare senza formazione speciale per lungo tempo.

Questo strumento portatile è disponibile nell'aviazione, aerospaziale, energetica e petrolchimica per il test in servizio di rame, titanio, alluminio, zirconio e altre misurazioni. Può sopprimere i segnali interferenziali causati dall'irregolarità dei materiali del pezzo, sedimenti, sporco e vibrazioni per ottenere una migliore precisione. Grazie ai design completamente digitali, è possibile impostare una procedura di test standard nello strumento, affinché gli utenti possano utilizzarla durante l'ispezione.

2. Parametri

* Ampio schermo, alta misurazione LCD a colori da 10,4 pollici

* Numero di frequenza: doppia frequenza

* Intervallo di frequenza: 10 Hz ~ 10 MHz, passo: 1 / 5 / 10

* Guadagno hardware: 0-40 dB, passo minimo 0,1 dB, guadagno software: 0-99 dB, passo minimo 0,1 dB

* Fase: 0 ~ 359 ° e 1 ° per ogni ingranaggio

* Modalità di visualizzazione: impedenza, base temporale, punto e linea

* Archiviazione dati di 30 GB per valori e grafici

* Sistema operativo: Linux 3.0

* Lingua operativa: inglese

* Funzionamento semplice, prompt dello schermo in tempo reale e dialogo uomo-macchina

* Aiuto grafico e testuale con tasti rapidi online.

* Filtraggio digitale: è possibile impostare la frequenza passa alto e passa basso

* Coefficiente di filtro: 0-4000

* Bilanciamento elettronico digitale rapido

* Misurazione automatica / manuale di ampiezza e fase

* Finestra di allarme: a forma di ventaglio, rettangolare, circolare

* Selezione dello sfondo del sistema di coordinate rettangolari e del sistema di coordinate polari

* Visualizzazione automatica del calendario e dell'ora

* Alimentazione: 110V ~ 220V (-20% ~ +20%) 50 ~ 60Hz, consumo energetico 10W

* Batteria al litio ricaricabile integrata

* Requisiti dell'adattatore: DC15.6V, 6A

* Tempo di alimentazione della batteria: ≥8h

* Temperatura di lavoro: -10 ° C -50 ° C

* Umidità relativa: ≤80%

* Dimensioni (L * A * P): 320 mm X 235 mm X 103 mm

* Peso: 3 kg, batteria inclusa

* Porta USB: 2 porte

* Porta RS-231: 1 porta

* Uscita video: Uscita VGA standard

* Uscita allarme: 8

* Ingresso di avvio: 8

* Ingresso encoder: 1

* Canale di test: 1-4

* Azionamento sonda: 1-16

* Modalità di visualizzazione: curva completa, blanking

* Rilevamento: onda completa, semionda positiva, semionda negativa, onda RF

* Filtro onda: filtraggio a 3 stadi

3. Principio di base

Il rivelatore di difetti a correnti parassite è un metodo di prova non distruttiva basato sul principio dell'induzione elettromagnetica, adatto per materiali conduttivi. Se un conduttore viene posto in un campo magnetico alternato, si genererà una corrente indotta nel conduttore, ovvero una corrente parassita. A causa della variazione di vari fattori (come conducibilità, permeabilità, forma, dimensione e difetto) del conduttore stesso, la corrente indotta cambierà. Utilizzando questo fenomeno, è possibile determinare la natura, lo stato e il difetto del conduttore.

Il rivelatore di difetti a correnti parassite serve a far avvicinare il conduttore alla bobina con corrente alternata, e il campo magnetico alternato viene stabilito dalla bobina. Il campo magnetico alternato attraversa il conduttore e ha un'induzione elettromagnetica con esso per stabilire correnti parassite nel conduttore. Le correnti parassite nel conduttore produrranno anche il proprio campo magnetico. L'effetto del campo magnetico delle correnti parassite cambierà anche la forza del campo magnetico originale, portando a un cambiamento nella tensione e nell'impedenza della bobina. Pertanto, la forza e la distribuzione delle correnti parassite saranno influenzate quando ci sono difetti sulla superficie del conduttore o vicino ad essa, o quando il materiale metallico misurato cambia. La variazione delle correnti parassite causerà cambiamenti nella tensione e nell'impedenza della bobina di rilevamento. In base a questa variazione, possiamo conoscere indirettamente l'esistenza di difetti nel conduttore e se le prestazioni dei materiali metallici sono cambiate.

4. Guida ai modelli

5. Pacchetto standard

Unità principale

Sonda di ispezione saldatura con cavo

Blocco di calibrazione acciaio al carbonio

Certificato di calibrazione

Manuale di istruzioni

Custodia

6. Accessori opzionali

Blocco di calibrazione vari materiali

Varie sonde per diverse applicazioni
