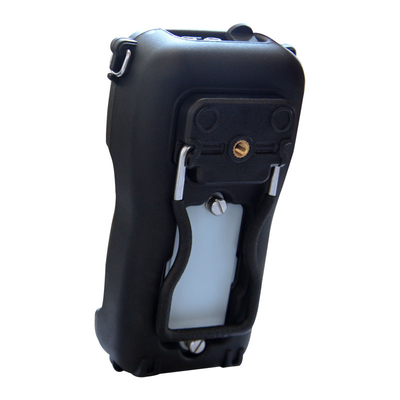

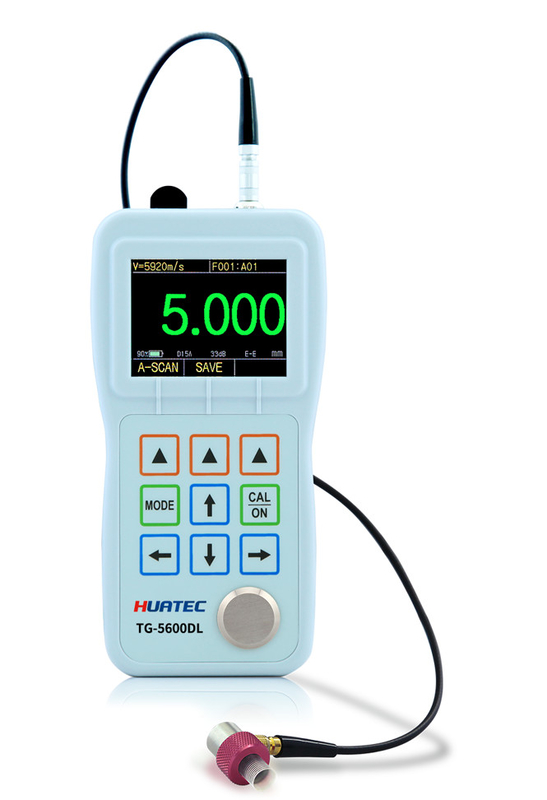

HUATEC TG-5600DL misura spessore ad ultrasuoni portatile

TG-5600DL Monitor di spessore ad ultrasuoni a schermo a colori a singolo e doppio elemento


HUATEC TG-5600DL è un misuratore portatile di spessore ad ultrasuoni basato sui principi operativi della misurazione ad ultrasuoni.TG-5600DL è in grado di misurare lo spessore di vari materiali con una precisione fino a 00,001 millimetri o 0,0001 pollici, e ampiamente utilizzati in una varietà di applicazioni di misurazione dello spessore.
Gli utilizzatori possono misurare lo spessore da un solo lato del materiale da misurare, senza danneggiare il pezzo.

Il TG-5600DL può visualizzare le letture di spessore e le scansioni A contemporaneamente, consentendo agli utenti di controllare le forme d'onda.in modo che l'intervallo di misura dello spessore sia ampioLa funzione B-scan è utilizzata per osservare il profilo inferiore del pezzo da misurare.La sonda si muove lungo la superficie del pezzo da lavorare per visualizzare la sezione trasversale del pezzo da lavorare.

Questo calibro può essere utilizzato nella produzione, nell'industria di trasformazione dei metalli, nell'aerospazio, nel trasporto ferroviario, nell'industria chimica, nell'industria di ispezione delle materie prime e in altri campi di prova.Oltre a misurare con precisione una varietà di piastre e parti lavorate, monitoraggio di una varietà di tubi e recipienti a pressione che si trovano nelle attrezzature di produzione per monitorare ulteriormente i loro livelli di diradamento dopo essere stati corrosi durante l'uso,che è uno strumento indispensabile nel settore dei test non distruttivi.
La funzione di archiviazione è opzionale, in base alle diverse esigenze dei clienti, e il datalogger di grande capacità integrato può memorizzare fino a 100.000 valori di misurazione dello spessore e 400 forme d'onda.Altre funzioni possono essere opzionali, come la misurazione dello spessore a più strati, la risoluzione ultra elevata, la misurazione dello spessore su larga gamma, la riduzione del rumore digitale e la modalità finestra, lo strato di ossido della parete interna, la comunicazione in tempo reale,multi-canale e altre opzioni.

Principali funzioni di misura

• La maggior parte delle misurazioni dei materiali possono essere effettuate utilizzando trasduttori a singolo elemento.

• Intervallo di spessore di misura: 0,01 mm ~ 38 m, a seconda del materiale da misurare, della sonda, delle condizioni di superficie, della temperatura e della configurazione selezionata.

• Determinare la velocità del suono di un materiale con velocità del suono sconosciuta

• Alta risoluzione: la risoluzione normale del display è di 0,001 mm, la risoluzione ultra-alta opzionale può raggiungere 0,0001 mm.

• Unità di misura: millimetri, pollici, micron e mil.

• Misurazione ad alta temperatura: temperature fino a 500°C.

• Menù di configurazione predefinita del sistema: per comodità dell'utente, è stato impostato secondo le condizioni predefinite per l'utilizzo della sonda dello strumento.

• Funzione di pausa: consente operazioni di elaborazione post-misurazione.

• Funzione di visualizzazione a schermo intero: aumenta la superficie di visualizzazione dell'eco del 20%, offrendo all'operatore una grande esperienza di finestra.

• Indicazione dell'intensità dell'eco: più forte è l'eco, più vengono visualizzate le barre di indicazione, in particolare la visualizzazione delle cifre, che è più utile.

• Modalità di scansione B basata sul tempo: viene utilizzata per osservare il profilo inferiore del pezzo da misurare.

• Modalità differenza/tasso di riduzione: la differenza di spessore rispetto al punto di impostazione viene visualizzata ed espressa in percentuale della velocità di riduzione.

• TDG di guadagno variabile nel tempo: l'eco iniziale dell'impulso o dell'interfaccia può essere ridotta efficacemente riducendo il guadagno iniziale,e l'eco inferiore del campione sottoposto a prova può essere aumentato aumentando il guadagno massimo, facile da misurare.

• Modalità di misurazione:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)


Configurazione standard














Accessori opzionali


Appendice A: Velocità materiale
La tabella elenca la velocità di propagazione degli ultrasuoni in vari materiali comuni.La velocità effettiva di questi materiali può differire dalla velocità nella tabella per vari motivi, ad esempio, la composizione del materiale, l'orientamento preferito dei grani, la porosità e la temperatura, ecc. Pertanto, per ottenere la migliore precisione di misurazione,un campione costituito da un materiale specifico deve prima essere testato per confermare la velocità di un materiale specifico.

Tabella:Lista delle velocità del materiale



















Nota:Per la calibrazione della velocità effettiva, si rimanda alla calibrazione della velocità 6.2
