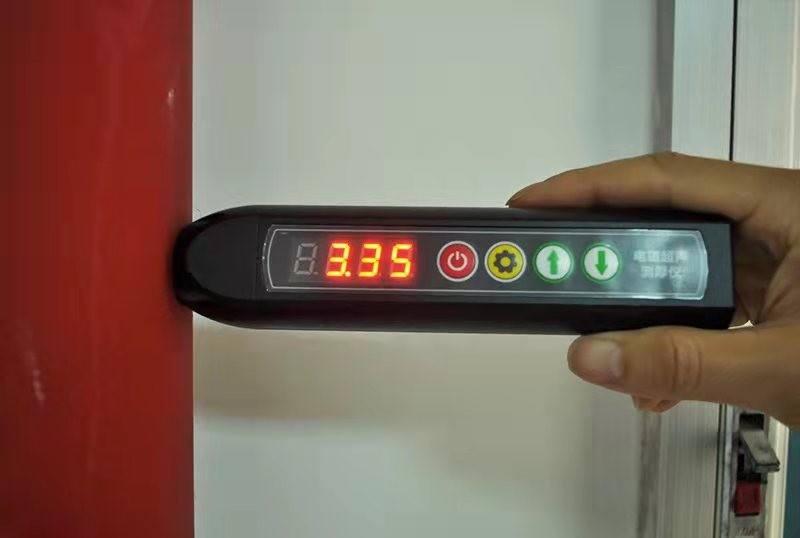

TG-14 Ultra-piccolo misuratore di spessore elettromagnetico senza contatto

TG-14 Ultra-piccolo misuratore di spessore elettromagnetico senza contatto

Caratteristiche del prodotto

L'ultrasonometro elettromagnetico è uno strumento di misura dello spessore ultrapiccolo e senza contatto, senza agente di accoppiamento acustico.Può misurare lo spessore di materiali metallo o magnetici conduttivi.

Piccole dimensioni e facile da trasportare

I requisiti per la superficie del pezzo di lavoro non sono elevati, e non è necessario lucidare la superficie ruvida, che può realizzare la misurazione senza contatto

È insensibile al rivestimento e può realizzare la misurazione dello spessore di pezzi di lavoro rivestiti o di tubi metallici corrosi.

Senza un agente di accoppiamento acustico, può realizzare la misurazione dello spessore del pezzo a alta temperatura e eseguire la compensazione della temperatura.

Indice di prestazione

(1) Caratteristiche generali:

A. Lo strumento è composto da un host e da un telefono cellulare, collegati in modalità wireless tramite Wi-Fi

B. Lo strumento adotta il principio degli ultrasuoni elettromagnetici e il processo di ispezione non richiede la macinazione della superficie del pezzo di lavoro e dell'agente di accoppiamento

C. La sonda e l'ospite sono integrati e la sonda può essere sostituita

D. Dopo la connessione del tablet, ci sono due funzioni: A scansione e B scansione

E. Tipi di sonde configurabili: sonda (≤ 80 °C, misurazione a breve termine), sonda ad alta temperatura (≤ 800 °C, misurazione a breve termine)

F. può essere configurata una maniglia ad alta temperatura:maniglia corta (che soddisfa il requisito di ispezione fino a 350 °C e misurazione a breve termine),maniglia lunga (che soddisfa i requisiti di ispezione fino a 800 °C e misurazione a breve termine)

(2) Materiale rilevabile del pezzo:acciaio al carbonio, acciaio fuso, acciaio legato, acciaio inossidabile, rame, alluminio, titanio e altri materiali conduttori

(3)Trasferenza di misura:1.5-240.0 mm,il valore massimo dell'intervallo di misura è influenzato dalle proprietà del materiale misurato, dal coefficiente di attenuazione acustica, dalle condizioni superficiali e da altri fattori

(4)Variabile di errore dell'apparecchiatura di misura:Quando lo spessore del pezzo è inferiore a 10 mm, l'errore è di 0,05 mm; quando lo spessore è superiore a 10 mm, l'errore è di + (0,01 + H / 200) mm (H è lo spessore del pezzo)

(5) Benefici:≤ 100 dB

(6)Intervallo di temperatura di lavoro della sonda ad alta temperatura:acciaio a basso tenore di carbonio (o altro acciaio ferromagnetica): - 150 °C~+800 °C; acciaio inossidabile austenitico (o altri materiali non ferromagnetici): - 150 °C~+150 °C

(7)Sonda di temperatura normale:≤ 80 °C, 4 MHz, utilizzato principalmente per rilevare materiali a grana fine, come acciaio a basso tenore di carbonio, alluminio, ecc.,

(8) Sonde ad alta temperatura:≤ 800 °C, 4 MHz, utilizzato principalmente per misurare materiali ferromagnetici a grana fine, come l'acciaio a basso tenore di carbonio

(9) Distanza massima di sollevamento:4 mm (la distanza di sollevamento effettiva dipende dalle proprietà del materiale e dalla temperatura).) può essere utilizzato come intervallo operativo

(10) Il diametro minimo (curvatura) del pezzo:9 mm

(11) L'angolo di inclinazione massimo della sonda:25°

(12) Modalità di eccitazione della sonda:magnete permanente

(13) Tipo di onda sonora:onda di taglio

(14) Compensazione ad alta temperatura:ha la funzione di compensazione automatica della velocità sonora ad alta temperatura

(15)Terra di regolazione sonora della velocità del suono:1000-9999 m/s

(16)Mostrazione a forma d'onda:Mezza onda positiva, mezza onda negativa, onda piena, onda RF, onda di involucro

(17)Alimentazione:con una capacità di alimentazione superiore a 2 kW

(18)Intervallo di temperatura di lavoro normale dell'ospite:-10~+50°C

(19)Temperatura di stoccaggio dell'host:0~+40°C

(20)Peso dell'ospite:250 g (con sonda di temperatura normale)

(21) Dimensioni dell'ospite:lunghezza 176 mm x larghezza 42 mm x spessore 32 mm
