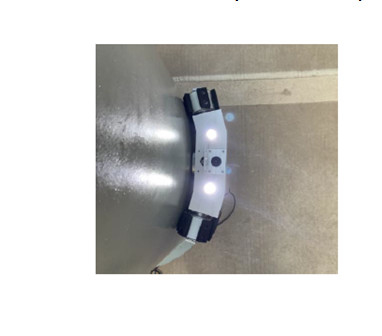

TG-M69 Robot di misura dello spessore di arrampicata di superficie curva a parete
Il robot di rilevamento di arrampicata a rotazione è un dispositivo intelligente utilizzato per rilevare lo spessore e il danno delle superfici degli impianti industriali (superfici curve).Il prodotto può essere assorbito sulla superficie della parete attraverso tracce di aspirazione magnetiche, e ha sia capacità di movimento del terreno che di assorbimento. Può sostituire gli ispettori per operazioni estreme ad alta quota.che possono adattarsi in modo più intelligente e flessibile a vari ambienti industriali complessi.
L'apparecchiatura è utilizzata principalmente in settori come la generazione di energia elettrica, la petrolchimica, l'aerospaziale, la costruzione navale e i ponti.e altri danni dei tubi di forno sottoposti a prova, condotte ad alta quota, serbatoi di stoccaggio e altre strutture, evitare potenziali incidenti di sicurezza,e fornire un sostegno efficace al personale di manutenzione nel processo decisionale in materia di sicurezza per stabilire piani di manutenzione più ragionevoli delle strutture.
Parametri del prodotto
| Materiale del pezzo da lavorare rilevabile |
Materiali conduttori quali acciaio al carbonio, acciaio fuso, acciaio legato, acciaio inossidabile, rame, alluminio, titanio, ecc. |
| Risoluzione |
00,02 mm |
| Intervallo di misura dello spessore |
1.5 ~ 200.0 mm |
| Modalità di rilevamento |
Rilevazione manuale/automatica |
| Intervallo di errore delle apparecchiature di misurazione |
Quando lo spessore del pezzo è ≤ 10 mm, l'errore è di ± 0,05 mm; quando lo spessore è> 10 mm, l'errore è di ± (0,01+H/200) mm (H è il valore dello spessore del pezzo) |
| Informazioni sulla posa 3D |
Angolo di rotolamento, angolo di inclinazione, angolo di inclinazione |
| Precisione di rilevamento dell'atteggiamento |
0.1 RMS |
| Distanza di comunicazione |
80 m (senza ostacoli) |
| informazioni video |
500W di pixel (MJPG) |
| Torsione |
56 kgf.cm |
| Velocità di trascinamento |
6 m/min |
| Potenza di ingresso nominale |
60 W |
| Corrente nominale |
1.7A |
| Materiale della cabina |
leghe di alluminio |
| larghezza del binario |
40 mm |
| Dimensioni complessive |
288 mm * 278 mm * 70 mm (lunghezza, larghezza, altezza) |
| Modalità di alimentazione |
220V CA |
Caratteristiche del prodotto
• Parete di arrampicata della pista di aspirazione magnetica
L'assorbimento è effettuato su superfici di metallo o di materiale magnetico, con un'inclinazione di 15°.
Aderiate saldamente alle superfici verticali, inclinate o rovesciate.
• Esame ad ultrasuoni elettromagnetici multicanale
Adottando la prova elettromagnetica ad ultrasuoni, non vi è un elevato requisito per la superficie dell'oggetto sottoposto a prova e non è necessario lucidare o rompere l'oggetto sottoposto a prova
E' una brutta cosa.
• Misurazione di spessore ad ultrasuoni ad alta precisione
Utilizzando ultrasuoni ad impulsi ad alta frequenza e algoritmi intelligenti, è possibile ottenere una misurazione accurata con una precisione di 0,02 mm.
• telecomando WiFi
Collegare il dispositivo al WiFi per il controllo remoto, con una distanza di controllo remoto fino a 80 m.
• Recupero di immagini video
Fotocamera ad alta definizione da 500W, trasmissione video WiFi, visualizzazione in tempo reale delle immagini video sul bordo di controllo del computer, monitoraggio tempestivo delle condizioni ambientali del veicolo in pista.
• Visualizzazione delle informazioni sulla postura
Un sensore d'atteggiamento ad alta precisione può rilevare la posizione a tre assi di un veicolo a rotazione, rendendo comodo per gli ispettori analizzare e controllare il robot di rilevamento di arrampicata da lontano.
