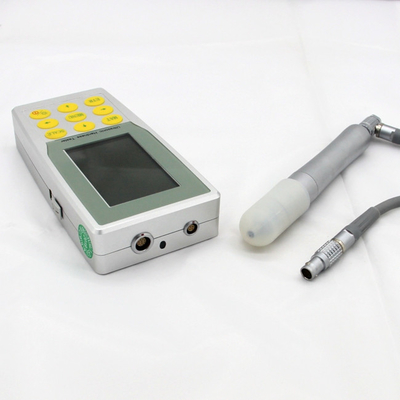

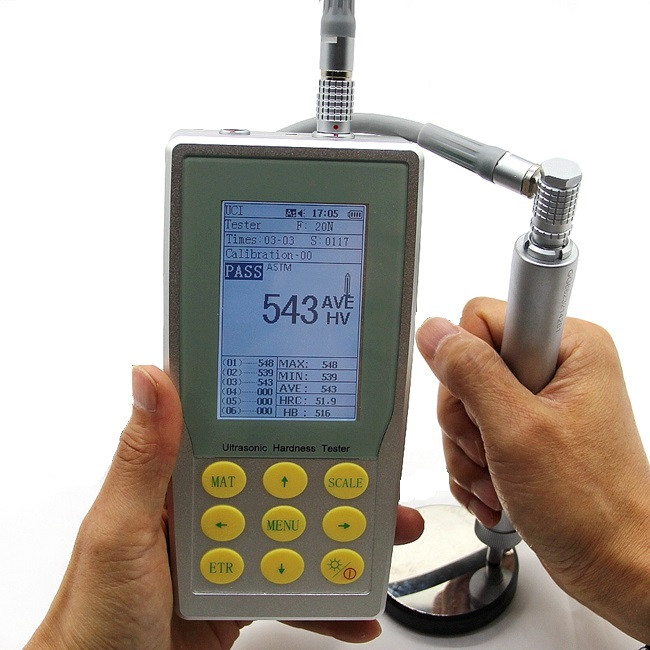

HUH-5M Tester di durezza ad ultrasuoni UCI
Applicazione:
Il modello di tester di durezza ad ultrasuoni HUH-5M è ampiamente utilizzato per misurare la durezza di piccole forgiature, materiale fuso, ispezione della saldatura, zona colpita dal calore, matrici e stampi per stampaggio di nitruri ionici, forme, presse,parti a pareti sottili, cuscinetti, fianchi dentali, ecc.
Principio di funzionamento:
metodo di impedenza di contatto ad ultrasuoni
Specificità:
| Nome del prodotto |
Testatore di durezza ad ultrasuoni (UCI) |
| Nome del modello |
HUH-5M |
| Forza di carico |
10N/20N/50N/98N |
| Tipo di indentatore |
136°Vickers Diamant Indenter |
| Distanza di misura |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34,2-97.3;Mpa: 255-2180N/mm
|
| Misurare la precisione |
HV:± 3%HV; HRC:± 1,5HRC; HB:± 3%HB; HLD:± 5HLD; |
| Direzione di misura |
Sostegno 360° |
| Immagazzinamento dati |
Per salvare 1000 gruppi di dati di misura e 20 gruppi di dati di taratura |
| Scale di durezza |
HV,HB,HRC,HLD |
| Visualizzazione dei dati |
Forza di carico, tempi di prova, risultato di prova, media,
Scala massima, minima, deviazione e conversione. |
| Indicazione della durezza |
Display LCD |
| Ambiente operativo |
Temperatura: -10°C~50°C; umidità: 30%~80%R.H. |
| Tensione di funzionamento |
6V di corrente continua |
| Dimensioni dello strumento |
160x80x31 mm |
| Peso netto |
Circa 500 g ((senza sonda) |
Caratteristiche per le sonde manuali di cui sopra:
● Ultima tecnologia dei sensori ad ultrasuoni
● Che può ottenere un valore di durezza preciso senza dispositivi ausiliari
● Supporta il controllo rapido a 360°
● Ottima progettazione di ingegneria umana e facile da tenere
● Dimensioni e peso adeguati della sonda, convenienti da controllare
● Misurazione rapida e accurata del bordo e della posizione fissa del campione da testare
● Micro-indentation, non distruttivo per qualsiasi campione dopo il test
Caratteristiche principali:
● Misuratore di durezza portatile comunemente utilizzato come Brinell, Rockwell, Vickers, Leeb, ecc.
● Le prove di durezza di Rockwell e Brinell, con una forte forza di carico e una grande indentatura, provocano gravi distruzioni sulla superficie del campione.
● La durezza di Vickers è misurata con l'optica, i tecnici professionisti possono operare senza intoppi, impossibile misurare la durezza del pezzo di lavoro pesante, delle macchine installate e delle parti assemblate in modo permanente.
● Le prove di durezza di Leeb applicano il metodo del rimbalzo e indiretto per misurare la durezza, portando facilmente a una grande deviazione quando si convertono in scale di Brinell, Rockwell e Vickers.
● Il tester di durezza ad ultrasuoni modello HUH-5M applica il metodo di impedenza di contatto ad ultrasuoni per effettuare la misurazione comparativa della durezza per i pezzi di prova, con vantaggi di alta precisione, efficienza,portatile e facile da usare.
Fornitura standard:
| Fornitura standard |
quantità |
Fornitura standard |
quantità |
Fornitura standard |
quantità |
Fornitura standard |
quantità |
| Unità principale HUH-5M |
1 |
Cavo di sonda |
1 |
Cassa anti-vibrazione |
1 |
Manuale di funzionamento in inglese |
1 |
| 50N/98N Sonda manuale |
1 |
Cavo di comunicazione |
1 |
- Non lo so. |
1 |
Carta di garanzia |
1 |
| Blocco Rockwell standard |
1 |
Cavo USB |
1 |
Certificato di qualificazione |
1 |
Lista di imballaggio |
1 |
Specifiche manuali della sonda:
| Tipo di sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Forza di prova |
10N |
20N |
50N |
98N |
| Diametro |
22 mm |
22 mm |
22 mm |
22 mm |
| Distanze |
154 mm |
154 mm |
154 mm |
154 mm |
| Diametro della verga oscillante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roverezza della superficie di misura |
Ra<3,2um |
Ra< 5um |
Ra<10um |
Ra<15um |
| Peso minimo del materiale di prova |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Spessore minimo |
2 mm |
2 mm |
2 mm |
2 mm |
Specificità della sonda motorizzata:
| Tipo di sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Forza di prova |
3N |
5N |
8N |
10N |
| Diametro |
46 mm |
46 mm |
46 mm |
46 mm |
| Distanze |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Diametro della verga oscillante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso minimo del materiale di prova |
00,3 kg |
00,3 kg |
00,3 kg |
00,3 kg |
| Spessore minimo |
2 mm |
2 mm |
2 mm |
2 mm |
