Introduzione

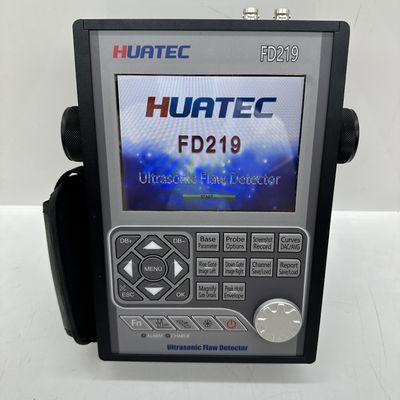

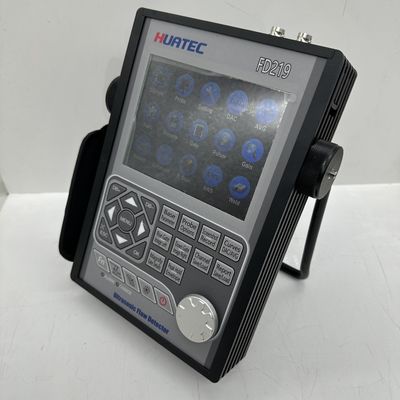

Questo rilevatore di difetti HUATEC FD219 è un rilevatore di difetti ultrasonico digitale industriale portatile in grado di rilevare, localizzare, valutare e diagnosticare vari difetti (cricche, inclusioni, pori, ecc.) nel pezzo in modo rapido, conveniente, non distruttivo e accurato. Può essere utilizzato sia in laboratorio che in cantiere. Questo strumento può essere ampiamente utilizzato nella produzione, nella metallurgia del ferro e dell'acciaio, nella lavorazione dei metalli, nell'industria chimica e in altri campi che richiedono il rilevamento di difetti e il controllo di qualità. È anche ampiamente utilizzato nell'ispezione di sicurezza online e nella valutazione della vita utile nei settori aerospaziale, ferroviario, caldaie e recipienti a pressione, ecc.

Lo strumento può essere ampiamente utilizzato per localizzare e dimensionare cricche nascoste, vuoti, disconnessioni e discontinuità simili in saldature, forgiati, billette, assi, alberi, serbatoi e recipienti a pressione, turbine e componenti strutturali.

Caratteristiche

L'hardware principale è progettato con ARM+FPGA e il software utilizza un sistema operativo multitasking altamente affidabile, che migliora notevolmente la funzionalità, la portabilità, la durata e l'affidabilità dello strumento.

Questo strumento utilizza un menu master-slave ed è progettato con tasti di scelta rapida e una manopola rotante digitale. Lo strumento è leggero e portatile e può essere tenuto con una mano.

lDisplay

Display LCD TFT a colori ad alta risoluzione (640×480 pixel) completamente digitale e multicolore. La visualizzazione della forma d'onda è più delicata e umana.

È possibile selezionare 4 stili di interfaccia operativa in base all'ambiente.

L'LCD con aggiornamento rapido a 60 Hz. In grado di visualizzare sottili variazioni della forma d'onda.

La luminosità dell'LCD può essere impostata liberamente.

lForma

Il guscio interamente in alluminio è robusto e durevole e le prestazioni di schermatura elettromagnetica sono molto buone.

Staffa ammortizzata rotante a 360 gradi e guaina in gomma facili da usare.

Pannello in vetro temperato, estremamente duro, resistente all'usura e ai graffi

lScreenshot e report di rilevamento difetti in PDF

Screenshot in tempo reale di tutte le pagine e report di rilevamento difetti, e salvarli come immagini BMP su disco U, che possono essere impostati come immagini a colori o in scala di grigi.

Esportare il report di rilevamento difetti come file PDF e salvarlo su un disco U per un facile archiviazione e stampa.

Tutti i contenuti del file PDF possono essere personalizzati in base alle esigenze dell'utente.

Le immagini BMP e i file PDF possono essere visualizzati su un computer o un telefono cellulare.

lIntervallo

Fino a 15000 mm nell'acciaio; intervallo selezionabile in passi fissi o continuamente variabile. Adatto per l'uso su pezzi di grandi dimensioni e in misurazioni ad alta risoluzione.

lPulser

Energia dell'impulso selezionabile tra 100V, 200V, 250V, 300V, 350V, 400V e 500V.

Larghezza dell'impulso regolabile da 0.1µs a 0.5 µs per adattarsi a sonde di diversa frequenza.

Frequenza di ripetizione degli impulsi regolabile da 20 Hz a 2 KHz.

Smorzamento selezionabile tra 50Ω, 150Ω, 250Ω e 500Ω per prestazioni ottimali della sonda

Selezione sonda: sonda a cristallo singolo, sonda a cristallo doppio, sonda angolata speciale, sonda penetrante, sonda rampicante.

lRicevitore

Campionamento: convertitore AD a 16 bit con velocità di campionamento di 320 MHz

Rettifica: semionda positiva, semionda negativa, onda intera e RF

Larghezza di banda analogica: capacità da 0.2MHz a 20MHz con intervalli di frequenza selezionabili (impostati automaticamente dallo strumento) per adattarsi alla sonda per prestazioni ottimali.

Guadagno: da 0 dB a 110 dB regolabile in passi selezionabili 0.1 dB, 2 dB, 6 dB.

lGate

Due gate completamente indipendenti offrono una gamma di opzioni di misurazione per altezza o distanza del segnale utilizzando il trigger di picco.

La modalità eco-eco consente un posizionamento accurato del gate per segnali estremamente vicini tra loro.

Inizio Gate: variabile sull'intero intervallo visualizzato

Larghezza Gate: variabile da Inizio Gate a fine intervallo visualizzato

Altezza Gate: variabile da 0 a 99% dell'altezza dello schermo intero

Allarmi: soglia positiva/negativa con flash LED.

lMemoria

Lo strumento dispone di una memoria interna di grande capacità e dati e file non andranno persi a causa di interruzioni di corrente dello strumento.

Memoria di 500 file di canali per memorizzare configurazioni di calibrazione e parametri della sonda.

Memoria di 1000 file di report di forme d'onda per memorizzare forme d'onda A-Scan e impostazioni.

Tutti i file possono essere memorizzati, richiamati e cancellati.

Le impostazioni del canale e i file di report possono essere esportati tramite disco di memoria, e le informazioni possono anche essere memorizzate in quantità illimitate tramite memoria USB.

lRegistratore Video

Il registratore video è utile in molte situazioni, è molto comodo per coloro che desiderano analizzare le attività di probing in seguito.

Lo strumento può registrare il processo di test e salvarlo come file video, che può essere riprodotto tramite lo strumento o software speciale. Supporta fino a 10 file video, e ogni file video può durare fino a 5 minuti.

Se si sceglie di salvare il file video sul disco di memoria, il numero e la durata del file video non saranno limitati.

Registrare e riprodurre il processo di test offre grande comodità per lo studio e l'analisi futuri del rilevamento difetti.

La riproduzione video supporta le funzioni di pausa, avanzamento veloce, riavvolgimento veloce e stop.

Funzioni

• Autocalibrazione: calibrazione automatizzata dello offset zero della sonda, dell'angolo della sonda (valore K) e della velocità del materiale.
• Localizzazione difetti: visualizzazione in tempo reale del percorso sonoro, proiezione (distanza superficiale), profondità, ampiezza,
• Dimensionamento difetti: dimensionamento automatico dei difetti utilizzando AVG o DAC, velocizza la segnalazione di accettazione o rifiuto del difetto.
• Lettura digitale e funzione Trig.: lo spessore/profondità possono essere visualizzati in lettura digitale quando si utilizza una sonda normale e la distanza superficiale e la profondità vengono visualizzate direttamente quando si utilizza una sonda angolata.
• DAC/AVG: la curva viene generata automaticamente e i punti di campionamento possono essere compensati e corretti. La curva fluttua automaticamente con il guadagno, si espande automaticamente con la distanza di rilevamento e si sposta automaticamente con il tempo di ritardo. Può visualizzare la curva AVG di qualsiasi apertura.
• AWS D1.1. La scelta di questo standard può ridurre i calcoli manuali e migliorare l'efficienza di rilevamento.
• Funzione di correzione superficie curva.
• Funzione di misurazione altezza cricca.
• Zoom Gate: espansione dell'intervallo del gate su tutta la larghezza dello schermo.
• Registrazione e riproduzione video.
• Funzione guadagno automatico
• Envelope: visualizzazione simultanea di A-scan live a 60 Hz di frequenza di aggiornamento e envelope della visualizzazione A-scan
• Peak Hold: confronta le forme d'onda di picco congelate con gli A-scan live per interpretare facilmente i risultati del test.
• Marcatore di picco: cattura e segna il picco in tempo reale
• Codifica eco: visualizza l'area di visualizzazione da 1 a 9 eco in colori diversi, utilizzata per analizzare la posizione del difetto.
• Blocco A Scan: il blocco della visualizzazione mantiene i dati della forma d'onda e della distanza di test.
• Funzione di visualizzazione B Scan. Visualizza intuitivamente la forma del difetto del pezzo e il risultato del rilevamento è più intuitivo.

Orologio in tempo reale

L'orologio dello strumento continua a funzionare tracciando il tempo.

Comunicazione

Due porte USB 2.0 ad alta velocità. È possibile selezionare due modalità USB: U-DISK e U-BRIDGE. In modalità U-DISK, i file di configurazione del canale, i file di report dei difetti, le immagini dello screenshot e i filmati registrati possono essere salvati su U-DISK. In modalità U-BRIDGE, lo strumento scambia dati con il software DataPro.

Batteria

Batteria agli ioni di litio integrata di grande capacità e ad alte prestazioni.

Tempo di lavoro continuo superiore a 12 ore. Tempo di ricarica tipico di 4-6 ore.

Manopola

Le regolazioni operative vengono effettuate facilmente e rapidamente utilizzando la manopola rotante.

Aggiornamento software

Il software può essere facilmente aggiornato tramite U-DISK. L'aggiornamento non causerà danni alla macchina.

Specifiche

• Intervallo di misurazione: da 0 a 15000 mm, a velocità dell'acciaio
• La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
• Velocità del materiale: da 1000 a 20000 m/s
• La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
• Gamma dinamica: più di 40 dB
• Linearità del sistema: Orizzontale: +/-0.2% FSW,
• Verticale: 0.25% FSH, Precisione amplificatore +/-1 dB.
• Potere risolutivo: più di 40 dB
• Sensibilità residua: più di 50 dB (foro cieco da 200 mmΦ2 profondo)
• Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
• Rumore: meno del 10%
• Monitor Gate: due gate indipendenti controllabili sull'intero intervallo di scansione
• Guadagno: 110 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6.0 dB.
• Larghezza di banda (banda passante amplificatore): da 0.2 a 20 MHz
• Spostamento impulso: più di 32 dB
• Ritardo display: da -20 a 3400 µs
• Ritardo sonda/offset zero: da 0 a 99.99 µs
• Modalità di test: eco a impulsi, doppio elemento e trasmissione completa
• Pulser: Pulser a onda sintonizzabile
• Energia impulso: 100V, 200V, 250V, 300V, 500V selezionabile
• Rettifica: semionda positiva, semionda negativa, onda intera, RF
• Unità: pollice o millimetro
• Connessioni trasduttore: BNC o LEMO
• Requisiti di alimentazione: rete CA 100-240 VAC, 50-60 Hz
• Temperatura operativa: da -10°C a 50°C, Temperatura di stoccaggio: da -30°C a 50°C
