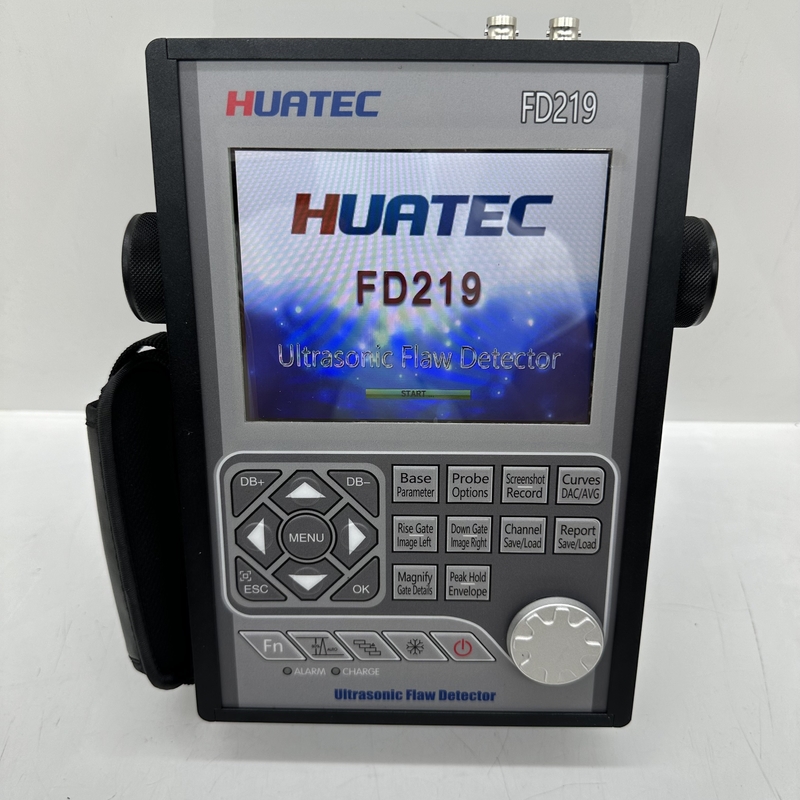

FD219 Detettore digitale di difetti ad ultrasuoni a forma di metallo

FD219 Rilevatore di difetti ad ultrasuoni digitale per forme metalliche

introduzione

Questo rilevatore di difetti HUATEC FD219 è un rilevatore di difetti ultrasonico digitale industriale portatile in grado di rilevare, localizzare, valutare e diagnosticare vari difetti (crepe, inclusioni, pori, ecc.) nel pezzo in lavorazione in modo rapido, conveniente, senza danni e accurato. Può essere utilizzato sia in laboratorio che in cantiere. Questo strumento può essere ampiamente utilizzato nella produzione, nella metallurgia del ferro e dell'acciaio, nella lavorazione dei metalli, nell'industria chimica e in altri campi che richiedono il rilevamento dei difetti e il controllo di qualità. È inoltre ampiamente utilizzato nell'ispezione di sicurezza online e nella valutazione della durata nei settori aerospaziale, del trasporto ferroviario, delle caldaie e dei recipienti a pressione, ecc.

Lo strumento può essere ampiamente utilizzato per individuare e dimensionare crepe nascoste, vuoti, discontinuità e simili discontinuità in saldature, pezzi forgiati, billette, assi, alberi, serbatoi e recipienti a pressione, turbine e componenti strutturali.

Caratteristiche

L'hardware di base è progettato con ARM+FPGA e il software utilizza un sistema operativo multitasking altamente affidabile, che migliora notevolmente la funzionalità, la portabilità, la durata e l'affidabilità dello strumento.

Questo strumento utilizza un menu master-slave ed è dotato di tasti di scelta rapida e di una manopola rotante digitale. Lo strumento è leggero e portatile e può essere tenuto con una mano.

lVisualizzazione

Display LCD TFT multicolore ad alta risoluzione (640×480 pixel) completamente digitale. La visualizzazione della forma d'onda è più delicata e umana.

È possibile selezionare 4 stili di interfaccia operativa in base all'ambiente.

LCD con aggiornamento rapido a 60 Hz. In grado di visualizzare sottili cambiamenti della forma d'onda.

La luminosità del display LCD può essere impostata liberamente.

Forma

La scocca interamente in alluminio è robusta e durevole e le prestazioni di schermatura elettromagnetica sono molto buone.

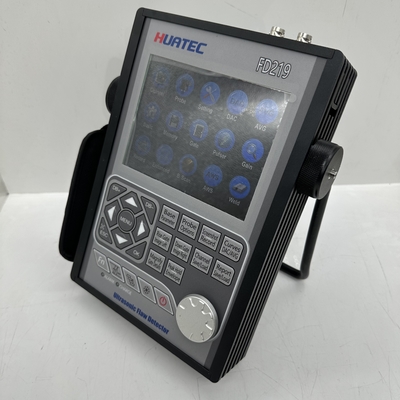

La staffa di smorzamento girevole a 360 gradi e la guaina in gomma sono facili da usare.

Pannello in vetro temperato, estremamente duro, resistente all'usura e ai graffi

lScreenshot e rapporto di rilevamento dei difetti in PDF

Screenshot in tempo reale di tutte le pagine e report di rilevamento dei difetti, e salvataggio come immagini BMP su disco U, che possono essere impostate come immagini a colori o in scala di grigi.

Esportare il report di rilevamento dei difetti come file PDF e salvarlo su un disco USB per una facile archiviazione e stampa.

Tutti i contenuti del file PDF possono essere personalizzati in base alle esigenze dell'utente.

Le immagini BMP e i file PDF possono essere visualizzati su un computer o un telefono cellulare.

Gamma

Fino a 15000 mm in acciaio; intervallo selezionabile in step fissi o variabile in modo continuo. Adatto per l'uso su pezzi di grandi dimensioni e per misurazioni ad alta risoluzione.

Pulsatore

Energia impulsiva selezionabile tra 100 V, 200 V, 250 V, 300 V, 350 V, 400 V e 500 V.

Larghezza di impulso regolabile da 0,1 µs a 0,5 µs per adattare le sonde alle diverse frequenze.

Frequenza di ripetizione degli impulsi regolabile da 20 Hz a 2 KHz.

Smorzamento selezionabile tra 50Ω, 150Ω, 250Ω e 500Ω per prestazioni ottimali della sonda

Selezione della sonda: sonda a cristallo singolo, sonda a cristallo doppio, sonda ad angolo speciale, sonda penetrante, sonda rampicante.

lRicevitore

Campionamento: convertitore AD a 16 cifre alla velocità di campionamento di 320 MHz

Rettifica: semionda positiva, semionda negativa, onda intera e RF

Larghezza di banda analogica: capacità da 0,2 MHz a 20 MHz con intervalli di frequenza selezionabili (impostati automaticamente dallo strumento) per abbinare la sonda e ottenere prestazioni ottimali.

Guadagno: da 0 dB a 110 dB regolabile in incrementi selezionabili 0,1 dB, 2 dB, 6 dB.

cancelli

Due gate completamente indipendenti offrono una gamma di opzioni di misurazione dell'altezza o della distanza del segnale utilizzando il trigger di picco.

La modalità echo-to-echo consente il posizionamento preciso del gate per segnali estremamente vicini tra loro.

Inizio del cancello: variabile su tutto il range visualizzato

Larghezza del cancello: variabile dall'inizio del cancello alla fine dell'intervallo visualizzato

Altezza del cancello: variabile da 0 a 99% dell'altezza dello schermo intero

Allarmi: Soglia positiva/negativa con Flash LED.

lMemoria

Lo strumento è dotato di una memoria integrata di grande capacità, pertanto i dati e i file non andranno persi in caso di interruzione di corrente.

Memoria di 500 file di canale per memorizzare le impostazioni di calibrazione e i parametri della sonda.

Memoria di 1000 file di report delle onde per memorizzare le onde A-Scan e le impostazioni.

Tutti i file possono essere memorizzati, richiamati e cancellati.

Le impostazioni del canale e i file di report possono essere esportati tramite disco di memoria; inoltre, le informazioni possono essere memorizzate in quantità illimitate tramite memoria USB.

lVideoregistratore

Il videoregistratore è utile in molte situazioni, è molto comodo per coloro che desiderano analizzare le attività di sondaggio in un secondo momento.

Lo strumento può registrare il processo di test e salvarlo come file video, che può essere riprodotto tramite lo strumento o un software speciale. Supporta fino a 10 file video e ogni file video può durare fino a 5 minuti.

Se si sceglie di salvare il file video sul disco di memoria, il numero e la durata dei file video non saranno limitati.

La registrazione e la riproduzione del processo di test risultano molto pratiche per futuri studi e analisi del rilevamento dei difetti.

La riproduzione video supporta le funzioni di pausa, avanzamento veloce, riavvolgimento veloce e arresto.

Funzioni

• Calibrazione automatica: calibrazione automatica dello zero offset della sonda, dell'angolo della sonda (valore K) e della velocità del materiale.
• Localizzazione dei difetti: visualizzazione in tempo reale del percorso del suono, proiezione (distanza dalla superficie), profondità, ampiezza,
• Dimensionamento dei difetti: il dimensionamento automatico dei difetti tramite AVG o DAC velocizza la segnalazione dell'accettazione o del rifiuto dei difetti.
• Lettura digitale e funzione di trigonometria: spessore/profondità possono essere visualizzati nella lettura digitale quando si utilizza una sonda normale, mentre la distanza superficiale e la profondità vengono visualizzate direttamente quando si utilizza una sonda angolare.
• DAC/AVG: la curva viene generata automaticamente e i punti di campionamento possono essere compensati e corretti. La curva fluttua automaticamente con il guadagno, si espande automaticamente con la distanza di rilevamento e si sposta automaticamente con il tempo di ritardo. Può visualizzare la curva AVG di qualsiasi apertura.
• AWS D1.1. La scelta di questo standard può ridurre i calcoli manuali e migliorare l'efficienza del rilevamento.
• Funzione di correzione delle superfici curve.
• Funzione di misurazione dell'altezza delle crepe.
• Gate Magnify: estensione dell'intervallo del gate su tutta la larghezza dello schermo.
• Registrazione e riproduzione video.
• Funzione di guadagno automatico
• Busta: visualizzazione simultanea dell'A-scan in tempo reale a una frequenza di aggiornamento di 60 Hz e busta della visualizzazione dell'A-scan
• Peak Hold: confronta le forme d'onda di picco congelate con le scansioni A-Scan in tempo reale per interpretare facilmente i risultati dei test.
• Peak mark: cattura e contrassegna il picco in tempo reale
• Codifica dell'eco: visualizza l'area di visualizzazione dell'eco da 1 a 9 in colori diversi, utilizzata per analizzare la posizione del difetto.
• A Scan Freeze: il display si blocca e conserva i dati della forma d'onda e della distanza di prova.
• Funzione di visualizzazione B Scan. Visualizza in modo intuitivo la forma del difetto del pezzo e il risultato del rilevamento è più intuitivo.

Orologio in tempo reale

L'orologio dello strumento continua a funzionare scandendo il tempo.

Comunicazione

Due porte USB2.0 ad alta velocità. È possibile selezionare due modalità USB: U-DISK e U-BRIDGE. In modalità U-DISK, i file di configurazione dei canali, i file di report dei difetti, le immagini degli screenshot e i filmati registrati possono essere salvati su U-DISK. In modalità U-BRIDGE, lo strumento scambia dati con il software DataPro.

Batteria

Batteria agli ioni di litio integrata ad alta capacità e alte prestazioni.

Tempo di funzionamento continuo superiore a 12 ore. Tempo di ricarica tipico da 4 a 6 ore.

Pomello

Le regolazioni operative si effettuano in modo semplice e rapido tramite la manopola girevole.

Aggiornamento software

Il software può essere facilmente aggiornato tramite U-DISK. L'aggiornamento non causerà danni alla macchina.

Specifiche

• Campo di misura: da 0 a 15000 mm, alla velocità dell'acciaio
• La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
• Velocità del materiale: da 1000 a 20000 m/s
• La frequenza di ripetizione degli impulsi varia da 20 Hz a 2000 Hz
• Gamma dinamica: più di 40 dB
• Linearità del sistema: orizzontale: +/-0,2% FSW,
• Verticale: 0,25% FSH, precisione dell'amplificatore +/-1 dB.
• Potere di risoluzione: oltre 40 dB
• Sensibilità dei residui: oltre 50 dB (foro a fondo piatto profondo 200 mmФ2)
• Rifiuta (soppressione): da 0 a 80% dell'altezza dello schermo intero
• Rumore: inferiore al 10%
• Gate Monitor: due gate indipendenti controllabili sull'intera gamma di sweep
• Guadagno: 110 dB max con risoluzione selezionabile 0,1, 1,0, 2,0, 6,0 dB.
• Larghezza di banda (banda passante dell'amplificatore): da 0,2 a 20 MHz
• Spostamento dell'impulso: più di 32 dB
• Ritardo di visualizzazione: da -20 a 3400 µs
• Ritardo sonda/offset zero: da 0 a 99,99 µs
• Modalità di prova: eco a impulsi, doppio elemento e trasmissione passante
• Pulser: Pulser ad onda sintonizzabile
• Energia impulsiva: 100 V, 200 V, 250 V, 300 V, 500 V selezionabili
• Rettifica: semionda positiva, semionda negativa, onda intera, RF
• Unità: pollici o millimetri
• Collegamenti del trasduttore: BNC o LEMO
• Requisiti di alimentazione: rete CA 100-240 V CA, 50-60 Hz
• Temperatura di esercizio: da -10℃ a 50℃, Temperatura di stoccaggio: da -30℃ a 50℃
