Indicatore magnetici portatile a forma di torta accessori del rilevatore di difetti di particelle magnetiche

Indicatore magnetici portatile a forma di torta accessori del rilevatore di difetti di particelle magnetiche

Riassunto:

L'indicatore di campo magnetico è conforme allo standard cinese JB3965-85, JB4730-94,e America metodo raccomandato per l'ispezione di particelle magnetiche ASTME709 Standard e ASTMA275 Forge di acciaio magnetica.

"Prove di particelle magnetiche per recipienti a pressione in acciaio" e "Prove di particelle magnetiche per forge di recipienti a pressione".

Disegno di ispezione delle particelle non è adatto solo per i vasi a pressione, ma anche per i prodotti meccanici generali, è un buon strumento necessario per la rilevazione dei difetti delle particelle magnetiche.

Può verificare le prestazioni complete delle apparecchiature di rilevamento difetti, della sospensione magnetica delle particelle magnetiche e del metodo di funzionamento appropriato.

Possiamo facilmente usarlo per riflettere l'intensità e la direzione del campo magnetico nell'area magnetizzata.

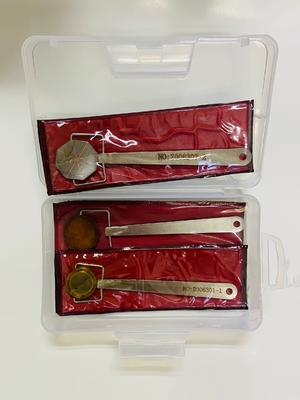

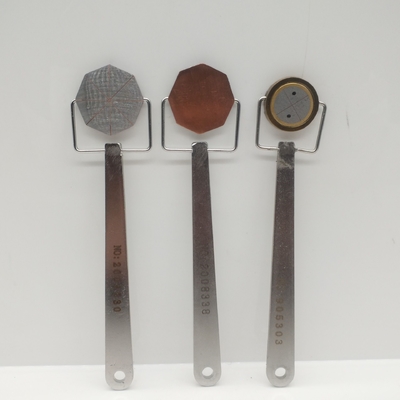

Indicatore di campo magnetico:

1L'indicatore di campo magnetico è adatto per l'ispezione delle particelle magnetiche dei vasi a pressione in acciaio e dei prodotti meccanici in generale.

2L'indicatore di campo magnetico è adatto per l'ispezione magnetica delle particelle delle parti in acciaio forgiato e dei prodotti meccanici generali.

Utilizzando:

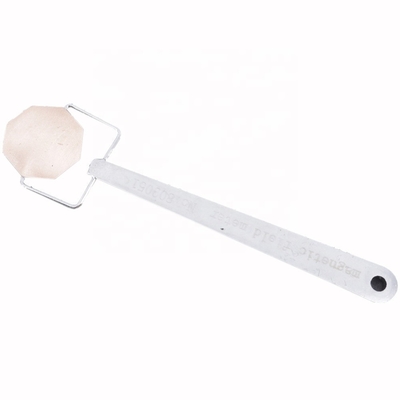

Quando si utilizza l'indicatore di campo magnetico di tipo 1, tenere la maniglia a mano, utilizzare il rame a faccia in su, la superficie di otto linee è attaccata al pezzo da lavorare;

Utilizzando l'indicatore di campo magnetico di tipo 2, tenere la maniglia a mano in modo che entrambi i lati dell'indicatore di campo magnetico siano fissati al pezzo da lavorare.

Controllo con il metodo continuo per l'indicatore di campo magnetico di tipo 1 e di tipo 2, quando la polvere magnetica o la sospensione magnetica dopo la spruzzatura,la superficie dell'indicatore del campo magnetico presenta linee di traccia magnetiche chiare e distinguibili, significa che l'effetto magnetico è stato prodotto, quando l'indicatore del campo magnetico non forma una traccia magnetica o nella direzione desiderata, dovrebbe cambiare e regolare il metodo di magnetizzazione.

L'indicatore di campo magnetico di tipo 3 è copiato dalla Germania occidentale.

Esso può non solo verificare l'apparecchiatura di rilevamento dei difetti, ma anche verificare se le prestazioni e il metodo di funzionamento completo della sospensione magnetica di particelle magnetiche sono appropriati.

Può essere comodamente utilizzato per riflettere l'intensità e la direzione del campo magnetico nella regione magnetizzata.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

L'indicatore del campo magnetico è costituito da un anello di scudo piatto e non residuale, come questo, all'interno di un anello di scudo come questo.

Viene fornito un ferro morbido cilindrico composto da quattro parti.

Le quattro parti sono separate l'una dall'altra da fessure non magnetizzate per formare due fessure perpendicolari su cui si ruota un coperchio.

Il passo della copertina è di 0,5 mm, e ogni 90 gradi la copertina è incisa con 1, 2, 3 e 4 lettere.e la distanza tra il coperchio e il cilindro di ferro morbido può essere regolato ruotando il coperchio.

Quando si esamina il dispositivo su un pezzo magnetizzato, una porzione della linea del campo magnetico si forma attraverso la colonna di ferro morbido.un corrispondente vuoto nella crepa a forma di croce nel coperchio apparirà in base alla direzione del campo magnetico.

Ruotare il coperchio di 360 gradi, il che significa che il coperchio è a 0,5 mm dal cilindro di ferro morbido.

Se il display di particelle magnetiche non scompare.

Per determinare la direzione del campo magnetico, l'indicatore del campo magnetico può essere ruotato lentamente in posizione fino a quando la crepa non è più visibile,in cui il campo magnetico è perpendicolare alla crepa mostrata.
