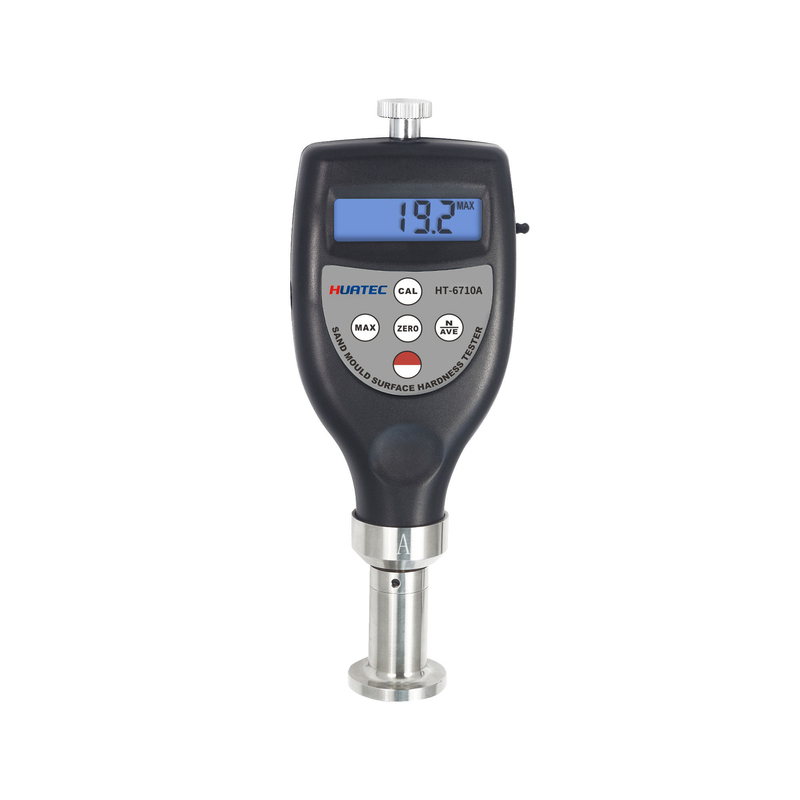

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

HUATEC Sand Mold Surface Hardness Tester HT-6710A/B/C

1Guida modello

2. caratteristiche

* Risponde alle norme DIN 53505, ISO 868, ISO 7619, ASTMD 2240, JISK7215.
* Il tester di durezza superficiale dello stampo di sabbia è utilizzato per misurare la durezza superficiale dello stampo di sabbia/nucleo dello stampo bagnato e fornire parametri tecnici per la formulazione del processo di stampaggio.

* La durezza superficiale della muffa di sabbia è suddivisa in tre tipi: A, B e C. Il modello comune è il tipo B, tra cui:
Tipo A: adatto per la prova della durezza superficiale di muffe/nucleo di sabbia fine nella stampatura manuale o meccanica a bassa e media pressione.
Tipo B: adatto per la prova della durezza superficiale di muffe/nucleo di sabbia fine e grossolana nella stampatura manuale o meccanica a bassa e media pressione.
Tipo C: adatto per la prova della durezza superficiale della muffa di sabbia nel stampaggio ad alta pressione.
* L'unità di prova della durezza del tipo B per la superficie dello stampo di sabbia è (g/mm2), ma è consuetudine utilizzare la durezza H (A/B/C) al posto dell'unità.il valore di durezza corrispondente è anche elevato quando il valore unitario è elevato (g/mm2).
* Con funzione di calcolo medio.
* Funzione di deposito di valore massimo.
* Funzione di allarme di sotto tensione.
* Utilizzare l'usb per connettersi al PC.
* Fornire l'opzione di uscita dei dati Bluetooth.

* The HUATEC Sand Mould Surface Hardness Tester is used to measure the surface hardness of the sand mould/core of the wet mold and provide technical parameters for the formulation of the molding process.

* L'unità di prova della durezza del tipo B per la superficie dello stampo di sabbia 2 è (g/mm ), ma è consuetudine utilizzare la durezza H ((A/B/C) al posto dell'unità.Essere coerenti, il corrispondente valore di durezza è 2 anche grande quando il valore unitario è grande (g/mm).

* Indicatore di bassa tensione.

* Il display digitale fornisce una lettura esatta senza indovinare o errori.

* Disattivazione automatica per risparmiare energia.

* Parametri interni: ha la funzione di chiusura del valore di picco, calcolo del valore medio e allarme di sotto tensione.

* Fornitore di alimentazione: batteria AA (UM-3) 2x1.5v

* Condizione di funzionamento: temperatura 0-40 ̊C umidità < 80%

* Dimensioni: 162x65x28mm (6.4x2.6x1.1 pollici)

* Peso: circa 170 g (senza batterie)

* Disattivazione: 2 modalità Disattivazione manuale in qualsiasi momento premendo il tasto di accensione fino a quando non appare OFF sul display o disattivazione automatica dopo 2 minuti dall'ultima operazione della chiave.

3Principio di lavoro

Secondo il principio secondo cui la forza sulla molla è lineare con il colpo, il colpo viene convertito in un valore attraverso il sensore.,ma è consuetudine indicarlo in termini di durezza H ((A/B/C) anziché unità.il valore di grado corrispondente è 2 anche grande quando il valore unitario è grande (g/mm).

4. SPECIFICAZIONI

Display: 4 cifre, schermo LCD da 10 mm

Intervallo: 0~100 H ((A/B/C)

Intervallo di misura: 10~90 H ((A/B/C)

Risoluzione: 0,1 H ((A/B/C)

Disparità di misura: ≤ ±1H ((A/B/C)

5. PROCEDURA di misura

5.1 Esemplare di prova: lo spessore minimo è specificato in una norma diversa, cfr. parte 1.La superficie del campione deve essere piana e parallela per consentire al dispositivo di premere di entrare in contatto con il campione su un'area con un raggio minimo di 6 mm dalla sonda del durometro.- il campione può essere costruito con pezzi stratificati secondo i requisiti di una c h e v e t e c e s a r i t i c e n e s,Tuttavia, le misurazioni effettuate su questi campioni potrebbero non essere in accordo con quelle effettuate su campioni solidi., a causa del fatto che le superfici tra gli strati non sono completamente a contatto.

5.2 Premere e rilasciare il tasto “Power” per accendere il misuratore.

5.3 Premere il tasto MAX fino a quando non appare sul display il segno MAX.

5.4 Tenere il durometro verticalmente con la punta dell'indentore a almeno 12 mm da qualsiasi bordo. Applicare il piede di pressione sul campione il più rapidamente possibile, senza scosse,mantenendo il piede parallelo alla superficie del campioneApplicare una forza appena sufficiente per ottenere un contatto fermo tra il piede di pressione e il campione.

5.5 Per effettuare la misurazione successiva, basta premere il tasto "Zero" e ripetere 6.4. D'altra parte, è possibile premere il tasto “Max hold” finché il segno MAX non scompare dal display. E quindi ripetere il passo 6.3 e 6.4.

5.6 Se è necessaria una lettura diversa da quella massima, non è necessario impostare sul display il segno ?? MAX??; in tal caso, la lettura sul display è un valore istantaneo.Basta tenere il durometro in posizione senza muoversi e ottenere la lettura dopo l'intervallo di tempo richiesto (normalmente meno di 1 secondo) .

5.7 Come prendere il valore medio

5.7.1 Per ottenere il valore medio di molteplici misurazioni, basta premere e rilasciare il tasto “N/AVE” per visualizzare sul display il simbolo “N”, seguito da una cifra compresa tra 1 e 9 con il prefisso “No”.La cifra è il tempo di misura utilizzato per calcolare il valore medio. Ogni volta che si preme e si rilascia il tasto N/AVE, la cifra aumenta di 1.E la cifra diventerà 1 mentre si preme il tasto N/AVE a 9.

5.7.2 Regolare la cifra al numero necessario e premere il tasto "MAX" o il tasto "Zero" per tornare allo stato di misurazione o attendere per diversi secondi fino a quando sul display non appare il tasto "0".

5.7.3 Misurare secondo i passaggi da 5.3 a 5.5. Assicurarsi che ogni prova deve essere a 6 mm di distanza. Ogni volta che si effettua una misurazione, la lettura e i tempi delle misurazioni vengono visualizzati sul display. Quando i tempi delle misurazioni sono uguali al numero impostato,L'unità visualizza prima la lettura dell'ultima misurazione, e quindi il valore medio delle ultime misurazioni N, seguito da 2 bip, con un simbolo AVE che indica sul display. 5.7.4 Per prendere il prossimo valore medio, ripeti 5.7.3. 5.7.5 Per liberarsi dalla misurazione media, basta premere l'indicatore N/AVE finché non scompare.

6. CONTROLLO di calibrazione

Per verificare se il tester è accurato, è sufficiente inserire l'indenter nel foro del blocco di prova calibrato.Applicare una forza sufficiente per stabilire un contatto fermo tra la superficie superiore del blocco di prova e il piede di pressione. La lettura dovrebbe concordare con il valore stampato sul blocco di prova. In caso contrario, eseguire semplicemente la calibrazione Zero e la calibrazione High end.

6.1 Calibrazione a zero Tenere il durometro verticalmente con la punta dell'indentore sospesa in aria, la lettura sul display deve essere 0. In caso contrariopremere la tastiera “Zero” per far visualizzare il tester “0”.

6.2 calibrazione di fascia alta Basta posizionare l'indentore su un vetro piatto, applicare una forza sufficiente per fare un contatto fermo tra il vetro e il piede di pressione.5 e 101. In caso contrario, premere il tasto CAL per eseguire la taratura di fascia alta.

7. Sostituzione della batteria

7.1 Quando il simbolo della batteria appare sul display, è il momento di sostituire le batterie.

7.2 Allontanare il coperchio della batteria dal tester e rimuovere le batterie.

7.3 installare batterie prestando particolare attenzione alla polarità.

8. accessori

Accessori standard: custodia di trasporto 1 pc. manuale d'uso 1 pc. certificato di taratura 1 pc.

Accessorio opzionale: cavo e software per RS232C
