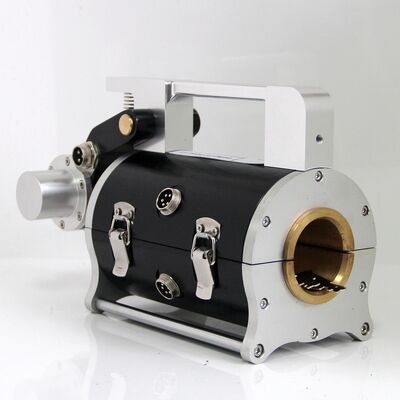

Detettore di difetti per corde magnetiche HRD-100

Detettore di difetti per corde magnetiche HRD-100

1.Specificazioni

Norme: GB/T21837-2008, ASTM E1571-2001 (specificazione standard per l'esame elettromagnetico del filo di acciaio ferromagnetici), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Distanza di rilevamento:Φ1,5 ∼300 mm (scegliere sensore diverso)
Velocità relativa tra sensore e cavo:0.06.0 m/s Migliore scelta:0.3 ∙ 1,5 m/s
L'intervallo massimo tra la manica di guida e la corda di filo: 2 ‰ 6 mm,intervallo consentito: 0 ‰ 15 mm

Tipo di file di uscita: Word file output

Alarme: allarme acustico e luminoso
Determinazione della posizione del filo di filo rotto
Accuratezza del giudizio qualitativo: 99,99%
Valutazione quantitativa
Errore di ripetibilità della sensibilità: ±0,055%
Errore di visualizzazione: ±0,2%
Errore di rilevamento della posizione, ((L): ±0,2%
Potenza: alimentazione del computer a 5 V
Peso del sensore: < 10 kg (sensore normale)

Temperatura dell'ambiente: -10°C~40°C

Pressione dell'aria: 86~106Kpa

Umidità relativa: ≤ 85%

Il sistema di finestre del rivelatore di computer a corda è il prodotto di rinnovamento del sistema GB che si basa sulla teoria del software DOS e sull'ideologia di guida dell'allarme di visualizzazione in tempo reale utilizza Visual Basic6.0 la base del linguaggio di programmazione, continua la compilazione di diventare.

Questa parte hardware del sistema utilizza il sensore magnetico avanzato nazionale e straniero e il modulo di campionamento indipendente di ricerca e sviluppo unifica, attraverso la guida della linea principale RS232 (o USB),Immagazzinamento diretto dei dati in computer.

Questa parte del software di sistema è nella base di analisi di trasformazione wavelet, utilizzando la base del linguaggio di programmazione Visual Basic 6.0, porta avanti la compilazione per diventare.Realizzare funzioni quali l'acquisizione e il controllo dei dati, analisi dei dati, visualizzazione dei dati, archiviazione dei dati e così via.il segnale dinamico dei dati osservati e la sua situazione di cambiamento, e la visualizzazione in tempo reale del risultato ottenuto e invia l'allarme; Software aumentato la funzione di valutazione automatica;Nel difetto parziale dimostrato sulla sezione trasversale aumentata e nella percentuale di superficie totale della sezioneIl software e Windows sono completamente compatibili, si adattano al funzionamento inerziale dell'utente, utilizzano i file di Word per presentare il rapporto di esame di produzione.

Questo software di sistema può essere compatibile con il software DOS per il rilevamento di dati di campionamento e può analizzare l'elaborazione.

Il sistema di finestre ha adottato una procedura di funzionamento indipendente e il sistema di esame sicuro, può essere convenientemente adatto per ogni tipo di computer moderno,e completa una serie di procedure di esame.

2Disposizione del sistema

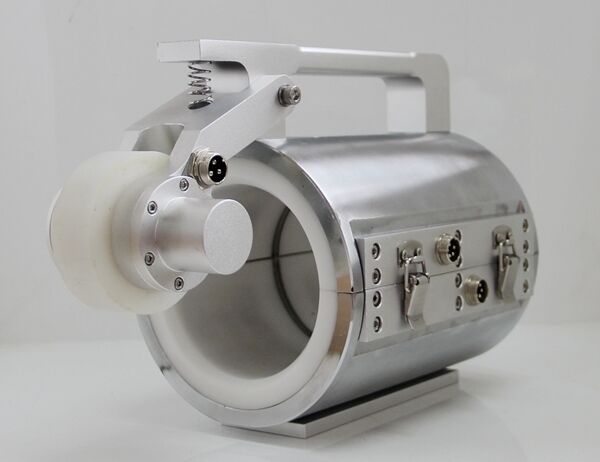

3Introduzione dei sensori

Sensore magnetico: il sensore è composto da localizzatore di spostamento (ruota guida, codificatore), l'installazione di magnetizzazione e l'organizzazione di campionamento.il filo e ha il movimento relativo, allora può raccogliere il segnale.

Indicatore di spostamento: ruota di guida ruotata in cerchio, l'encoder fotoelettrico invia l'impulso di istruzione di campionamento, realizzando campionamento in spazio uguale.

Installazione di magnetizzazione: quando il filo e ha il movimento relativo, completa il filo di magnetizzazione assiale.

Organizzazione del campionamento: quando il filo e il sensore hanno il movimento relativo,l'elemento Hall composto il canale di campionamento trasformerà il cavo di filo condizione di cambiamento di perdita di flusso magnetico in segnale di tensione di simulazione.

4. apparecchiatura di allarme in tempo reale HUATEC

L'apparecchio di allarme in tempo reale HUATEC è un dispositivo portatile multiuso per l'acquisizione di dati, attraverso la linea di trasmissione RS232 per inviare e salvare il segnale di dati convertito al computer,utilizzare la CPU del computer, la sua formidabile funzione di analisi di elaborazione in linea e in tempo reale, secondo il valore di soglia equivalente che sarà impostato in anticipo invia l'allarme in tempo reale.C'è una porta di ricarica aggiuntiva per essere possibile alimentare la carica e l'interruttore di alimentazione.

5Introduzione del software

Figura 3 Funzioni principali

6. Opzione sensore
