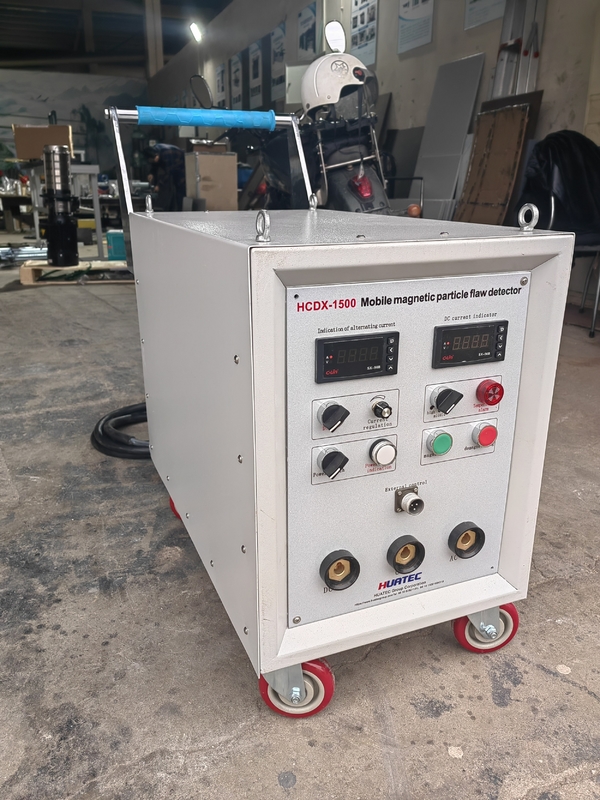

HUATEC HCDX1500 AC / HWDC Detettore di difetti di particelle magnetiche mobili

Detettore di difetti di particelle magnetiche mobili AC/DC HCDX1500

Io...Specifica tecnica

1, flusso di corrente elettromagnetica di scambio: AC 0~1500A (valore effettivo) regolabile in continuo, corrente elettrica in interruzione in breve tempo, controllo di fase di interruzione;

HWDC: 0~1500A ((двакратное среднее значение) continuo regolabile, corto tempo di trasmissione continua;

1 corrente di magnetizzazione AC: AC 0~1500A (valore effettivo) regolabile continuamente, potenza intermittente di breve durata, con controllo di fase di spegnimento;

HWDC: 0~1500A (due volte la media) potenza intermittente regolabile continuamente e di breve durata;

2, flusso di corrente magnetica di ritorno automatico:AC/HWDC 1500A~0 regolabile in continuazione, tempo di ritorno magnetico ridotto con il flusso di corrente;

2 Corrente automatica di demagnetizzazione: AC/HWDC 1500A~0 regolabile continuamente, il tempo di demagnetizzazione si accorcia con la diminuzione della corrente;

3, cavo di uscita: 120 mm²Cable di rame 3 mm × 2 mm;

3 Cavo di uscita: 2 cavi flessibili in rame (120 mm2) di 3 metri

4, fonte elettrica:220V ((两相三线) ± 10%, 50Hz, corrente elettrica istantanea massima di circa 100A;

4 alimentazione: 220 V (sistema bifasico a tre fili) ± 10%, 50 Hz, corrente istantanea di circa 100 A;

5, in forma di dimensione: 750 (lunghezza) × 420 (larghezza) × 900 (altezza) mm;

5 Dimensioni: 750 ((L) × 420 ((W) × 900 ((h) mm; (esclusa la maniglia);

6, residuo di stabilità magnetica: ≤ ± 5%;

6 Stabilità di remanenza: ≤ ± 5%;

7, peso: circa 120 kg.

7 Peso: circa 120 kg.

二, struttura特点

IICaratteristica strutturale

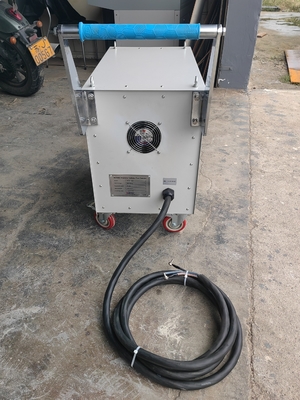

Il cavo di ingresso di corrente è un cavo a tre nuclei quadrati, da una parte l'intero interruttore dell'impianto di accesso, dall'altra il collegamento con il pannello di distribuzione elettrica.

Un cavo tri-core di 10 quadrati è equipaggiato per l'input di alimentazione, una estremità è collegata all'estremità superiore dell'interruttore,e l'altra estremità è collegata all'interruttore dell'aria della scheda di distribuzione della rete elettrica, anche il corpo è a terra.

Cable a tre capillari a due colori.

I fili RD e BK del cavo a tre nuclei sono collegati al conduttore di fase di alimentazione e il filo BU al cavo di messa a terra protettivo.

开外220V电源,开设备电源开关,主电路通电. 开外220V电源,开设备电源开关,主电路通电. 开外220V电源,开设备电源开关,主电路通电.

Dispositivo integrato di protezione dei fusibili.

È conveniente smontare e sostituire il cavo di uscita, utilizzando una presa rapida, un cavo magnetizzato o una presa a staffa.

Per una facile rimozione e sostituzione del cavo di uscita, viene utilizzato un connettore rapido per una facile connessione della bobina di magnetizzazione o della sonda di supporto.

支杆探头头为拆卸的铜头,可通过铜网??接触工件,使之不易发生因接触不良引起的故障. 带按?? 开关 一支杆探头,有一三芯电缆,通过圆形航空插头接通面板中间圆插座. 支杆探头上的按?? 开关即可同操作面板绿色按?? 同使用. 脚踏开关三芯电缆上圆形航空插头接入铜中间排圆插座, 踏踏开关即可同操作面板绿色按??.

La testa della sonda della barra di supporto è una testa in rame staccabile, che può entrare in contatto con il pezzo di lavoro attraverso il pad di rete di rame, in modo che non sia soggetta a guasti causati da un cattivo contatto.Una sonda a canna con un pulsante ha un cavo a tre nuclei collegato a una presa rotonda al centro del pannello attraverso una spina rotonda per l'aviazioneL'interruttore a pulsante della sonda di supporto può essere utilizzato come pulsante verde sul pannello di comando.La spina rotonda per l'aviazione sul cavo a tre nuclei è collegata alla presa rotonda al centro della barra di rame, e l'interruttore a piedi può essere collegato con il pulsante verde sul pannello di comando.
