TG-14 Tablet senza contatto A scan B scan Misuratore di spessore elettromagnetico ad ultrasuoni
TG-14+ misura dello spessore elettromagnetico ad ultrasuoni è un ultra-piccolo,strumento di misura dello spessore senza contatto che non richiede un accoppiamento acustico e che può misurare lo spessore di materiali conduttivi metallici o magnetici.
Parametri di base:
| campionamento |
80MSPS |
| larghezza di banda |
2.5MHz~6MHz |
| trasmettere |
± 600V_400Hz_125ns |
| guadagno |
0 ~ 96dB automatico, passo 1dB |
| Precisione di misura |
± 0,01 mm |
| gamma di velocità del suono |
4009999 m/s |
| Intervallo efficace |
00,75 ‰ 1280 mm |
| Grado medio |
L,M,H Terza marcia regolabile |
| Distanza di sollevamento |
5 mm ((alluminio), 4 mm ((acciaio al carbonio), 3 mm ((acciaio inossidabile) |
| Intervallo di misura |
Misurazione dell'acciaio al carbonio 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
| Tipo di misura |
Alumini, rame, ferro, acciaio al carbonio, acciaio fuso, acciaio legato, acciaio inossidabile, lega di titanio e altri materiali metallici |
| |
|
| Canale di misura |
2* pezzo sottile, a scopo generale, barra |
| Modalità di misura |
Eco singolo (I-E), eco doppio (E-E) |
| Modello di ricerca |
Frontiera - frontiera, cresta - cresta, cresta - frontiera |
| Funzione ausiliaria |
Freeze automatico, guadagno automatico, riposo automatico, display di forma d'onda A-scan, telefono connesso Wi-Fi |
| Funzione di correzione |
Regolazione dell'altezza del cancello, regolazione del ritardo, regolazione manuale del guadagno, calibrazione della velocità sonora, compensazione delle alte temperature |
| |
|
| Comunicazione |
RS-485 o USB2.0 |
| Ricaricabile |
5V2A, interfaccia standard di tipo C |
| Schermata |
1.47 INCH 320×172 IPS_LCD |
| Dimensione del corpo |
178.4 mm × 42 mm × 32 mm |
| Durata della batteria |
3.7V batteria al litio da 3400mAh per 6 ore |
| Peso |
Un guscio metallico: 358g B guscio per iniezione: 255g iniezione di C + smontaggio rapido: 289g |
Configurazione standard
| Numero di serie |
Nome |
Quantità |
Marchio |
| 1 |
Macchine host |
1 |
|
| 2 |
Sonde di temperatura normale |
1 |
4MHz, 42mm*32mm |
| 3 |
Cavo di ricarica |
1 |
|
| 4 |
Collegamento di carica |
1 |
|
| 5 |
Manuale |
1 |
|
| 6 |
Blocco di prova a base di ferro |
1 |
|
| 7 |
Blocco di prova a base di alluminio |
1 |
|
| 8 |
Scatola di imballaggio |
1 |
|
Articoli opzionali (si possono ordinare a seconda delle esigenze, non inclusi nella configurazione standard)
| SN. |
Nome |
Quantità |
Marchio |
| 1 |
Sonde ad alta temperatura |
1 |
4MHz,Φ33mm*40mm |
| 2 |
Sonda a temperatura normale di piccolo diametro |
1 |
4MHz,Φ13mm*36mm |
| 3 |
Sonda di temperatura normale di grande diametro |
1 |
4MHz,Φ40mm*60mm |
| 4 |
telefono cellulare |
1 |
Telefoni con Android e HarmonyOS |
| 5 |
Pad |
1 |
Supporto Android, HarmonyOS Pad |
| 6 |
Guardala |
1 |

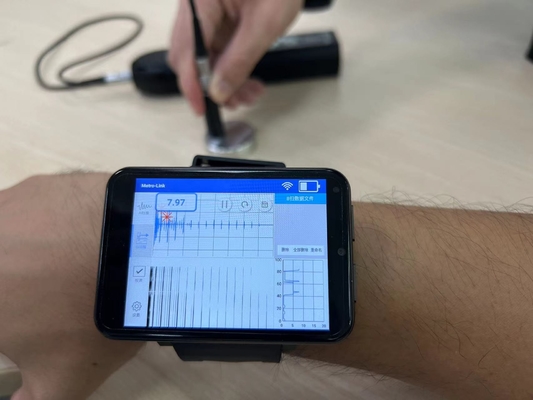

Orologi che supportano Android e HarmonyOS |
| 7 |
Software per computer superiore |
1 |
Software APP |
Caratteristiche dello strumento
Piccolo, facile da trasportare
I requisiti di superficie del pezzo non sono elevati, la superficie ruvida senza trattamento di macinatura, può ottenere misurazioni senza contatto
L non è sensibile al rivestimento e può essere utilizzato per misurare lo spessore delle parti rivestite
L senza accoppiamento acustico, è possibile misurare lo spessore del pezzo a alta temperatura e effettuare una compensazione di temperatura
Caratteristiche generali:

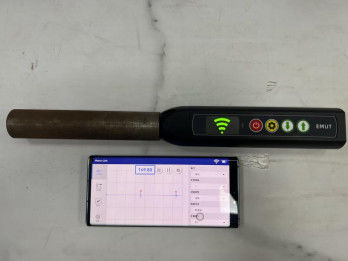

A. Lo strumento è composto da un host e da un telefono cellulare, collegati in modalità wireless tramite Wi-Fi.
B, lo strumento adotta il principio dell'ecografia elettromagnetica, il processo di ispezione non ha bisogno di lucidare la superficie del pezzo di lavoro, non è richiesto alcun agente di accoppiamento
C, la sonda e l'ospite sono integrati, la sonda può essere sostituita
D, collegato al telefono cellulare, tablet dopo una scansione, B scansione due funzioni
E, tipo di sonda configurabile: sonda (≤ 80°C, misurazione a breve termine), sonda ad alta temperatura (≤ 800°C, misurazione a breve termine)
F, maniglia ad alta temperatura configurabile: maniglia corta (per soddisfare i requisiti di ispezione fino a 350°C, misurazione a breve termine), maniglia lunga (per soddisfare i requisiti di ispezione fino a 800°C,misurazione a breve termine)
