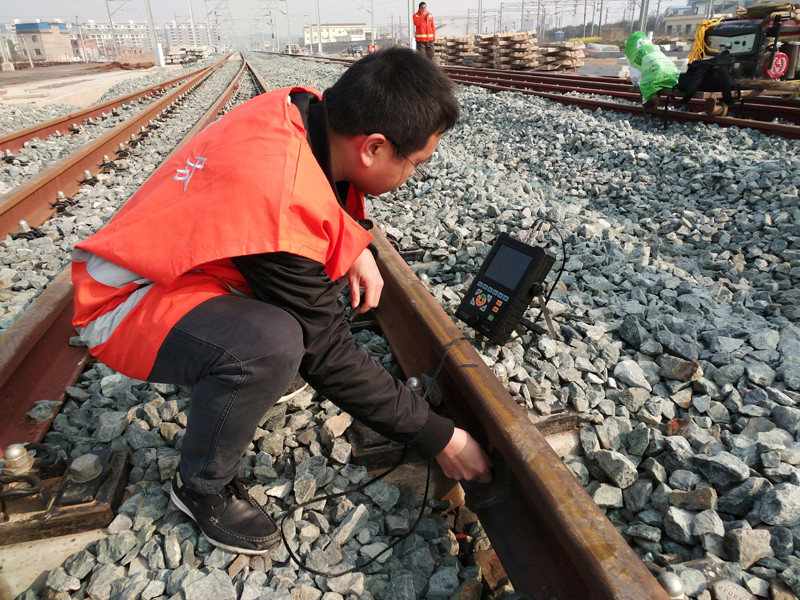

FD-GT-1010 Detettore di difetti a ultrasuoni digitale per ferrovie ad alta risoluzione TFT

FD-GT-1010 schermo TFT ad alta risoluzione Digital Railway Ultrasonic Defect Detector

Il rilevatore di difetti digitale FD-GT-1010 è stato sviluppato con la tecnica leader sul mercato nazionale: azionamento a onde quadrate.E' un dispositivo ad alto costo.. è conforme alla nuova norma TSG R0004-2009 e alla norma europea EN12668-1:2010.

Lo schermo è dotato di uno schermo TFT ad alta risoluzione 1/2-T-R (640×480), che mantiene una buona condizione di lavoro all'aperto o sotto intensa luce solare.L'alimentazione è fornita da una batteria di 6-8 ore di vita in servizio ininterrotto.

Esso pesa solo 1,5 kg. È applicabile in campo di lavoro mobile o aereo per la petrificazione, recipienti a pressione, energia elettrica e trasporto ferroviario.

Specificità:

Caratteristiche:

• Un circuito sofisticato con frequenza di campionamento di 640 MHz consente al sistema di riflettere rapidamente i segnali dei difetti e interpretarli con precisione nei dettagli, non importa quanto deboli e piccoli siano,che garantisce la veridicità dei segnali di eco in tempo reale.
• L'avanzato azionamento a onde quadrate rende il dispositivo straordinariamente penetrabile con un elevato rapporto segnale-rumore quando applicato su materiali ad alto attenuazione o opere spesse.tensione di azionamento, e la resistenza all'ammortizzazione contribuiscono all'alta risoluzione del dispositivo quando viene utilizzato su opere sottili o compositi.
• Tecnica di filtraggio digitale PIR per migliorare il rapporto segnale-rumore.
• schermo TFT riflettente di qualità 5,7" (640×480), adatto a lavorare all'aperto o al sole.
• Conformemente alla norma EN 12688-1:2000, registrazione e archiviazione lunghe e continue, in linea con gli standard TSG R0004-2009.
• Adattamento automatico della velocità ai materiali su cui si lavora e adattamento dei parametri come ritardo temporale, valore K a diverse sonde; le figure DAC e AVG possono essere facilmente organizzate e disegnate.
• Porta per schede SD per l'archiviazione di massa; porta USB per il volume esteso dal disco in U e per il controllo esteso dalla tastiera o dal mouse, realizzando la comunicazione, il trasferimento di dati e l'uscita cartacea con il PC.
• Struttura ed aspetto ergonomicamente ottimizzati con maniglia regolabile da più angoli.Peso 1,5 kg, con batteria integrata e caricabatterie per un facile utilizzo e trasporto.



• Scanner tandem per saldature di rotaie



  Lo scanner tandem HSCQc1-H2 è progettato per rilevare inclusioni, fori e rarefazioni all'interno della parte centrale della cucitura di saldatura della sezione trasversale della rotaia.

  Caratteristiche

  1Lo scanner è equipaggiato con due lancette di sonda mobile in direzione opposta.

  2Il percorso sonoro totale rimane nel pezzo di ferro della rotaia.

  3. posizionare lo scanner dotato di un paio di sonde T-R nella parte centrale del pezzo di rotaia e regolare il pulsante mentre la sonda si muove dal punto di partenza del righello al primo piano,che compirà il processo di rilevamento dalla testa al fondo della sezione trasversale della cucitura di saldaturaLa profondita' del difetto puo' essere letta dal righello, lo scanner assorbe le materie magnetiche.

  4. Con struttura semplice, peso leggero e alta durata.

  5Può essere abbinato a qualsiasi strumento UT con coppie di connettori T-R.

  6Più portatile in combinazione con i modelli HUATEC FD-GT-1010 e FD-GT-1020 e adatto per il lavoro sul campo.
