Dettagli:
|
Distanza di sollevamento: | 5 mm ((alluminio), 4 mm ((acciaio al carbonio), 3 mm ((acciaio inossidabile) | Trasmetta: | ± 600V_400Hz_125ns |
---|---|---|---|
Campo di misura: | Misurazione dell'acciaio al carbonio 1X:160mm 2X:320mm 3X:640mm 4X:1280mm | Prelievo di campioni: | 80MSPS |
Larghezza di banda: | 2.5MHz~6MHz | Guadagno: | 0 ~ 96dB, passo 1dB |
Accuratezza di misura: | ± 0,01 mm | Campo di misura: | 00,75 ‰ 1280 mm |
Evidenziare: | LCD a colori misura dello spessore elettromagnetico ad ultrasuoni,EMAT Massimetro elettromagnetico ad ultrasuoni,Modalità APP Misuratore di spessore elettromagnetico ad ultrasuoni |
TG-14+ A Scan B Scan modalità APP EMAT Massimetro elettromagnetico ad ultrasuoni con LCD a colori
TG-14+ elettromagnetico ecografico di spessore è di piccole dimensioni,strumento di misura dello spessore senza contatto che non richiede un accoppiamento acustico e può misurare lo spessore del metallo o di qualsiasi materiale magneticamente conduttivo.
Parametri di base:
Prelievo di campioni | 80MSPS |
Larghezza di banda | 2.5MHz~6MHz |
Trasmettere | ± 600V_400Hz_125ns |
Guadagno | 0 ~ 96dB automatico, passo 1dB |
Precisione di misura | ± 0,01 mm |
Intervallo di velocità del suono | 4009999 m/s |
Intervallo efficace | 00,75 ‰ 1280 mm |
Grado medio | L M H Terza marcia regolabile |
Distanza di sollevamento | 5 mm ((alluminio), 4 mm ((acciaio al carbonio), 3 mm ((acciaio inossidabile) |
Intervallo di misura | Misurazione dell'acciaio al carbonio 1X:160mm 2X:320mm 3X:640mm 4X:1280mm |
Tipo di misura | Alumini, rame, ferro, acciaio al carbonio, acciaio fuso, acciaio legato, acciaio inossidabile, lega di titanio e altri materiali metallici |
Canale di misura | 2* pezzo sottile, a scopo generale, bar |
Modalità di misura | Eco singolo (I-E), eco doppio (E-E) |
Modello di ricerca | Frontiera - frontiera, cresta - cresta, cresta - frontiera |
Funzione ausiliaria | Freeze automatico, guadagno automatico, riposo automatico, display di forma d'onda A-scan, telefono connesso Wi-Fi |
Funzione di correzione | Regolazione dell'altezza del cancello, regolazione del ritardo, regolazione manuale del guadagno, calibrazione della velocità sonora, compensazione delle alte temperature |
Comunicazione | RS-485 o USB2.0 |
Ricaricabile | 5V2A,interfaccia standard di tipo C |
Schermata | 1.47 INCH 320×172 IPS_LCD |
Dimensione del corpo | 178.4 mm × 42 mm × 32 mm |
Durata della batteria | 3.7V batteria al litio da 3400mAh per 6 ore |
Peso | Un guscio metallico: 358g B guscio per iniezione: 255g iniezione di C + smontaggio rapido: 289g |
Caratteristiche dello strumento
¢ dimensioni ridotte, facili da trasportare
¢ Le esigenze di superficie del pezzo di lavoro non sono elevate, la superficie ruvida senza trattamento di macinatura, può ottenere la misurazione senza contatto
Non è sensibile al rivestimento e può essere utilizzato per misurare lo spessore delle parti rivestite
- senza accoppiamento acustico è possibile misurare lo spessore del pezzo a alta temperatura e effettuare la compensazione della temperatura
Caratteristiche generali:

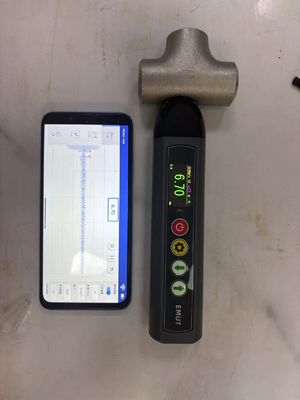

A. Lo strumento è composto da un host e da un telefono cellulare, collegati in modalità wireless tramite Wi-Fi
B, lo strumento adotta il principio dell'ecografia elettromagnetica, il processo di ispezione non ha bisogno di lucidare la superficie del pezzo di lavoro, non è richiesto alcun agente di accoppiamento
C, la sonda e l'ospite sono integrati, la sonda può essere sostituita

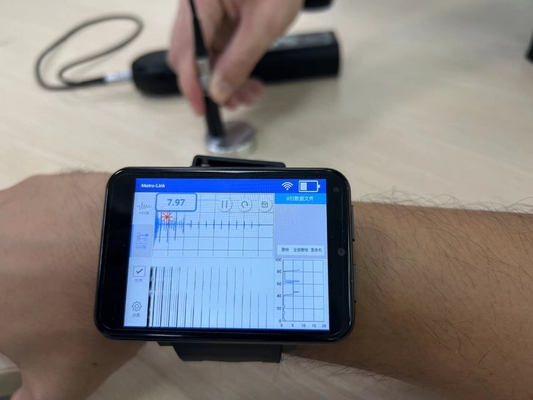

D, collegato al telefono cellulare, tablet dopo una scansione, B scansione due funzioni
E, tipo di sonda configurabile: sonda (≤ 80°C, misurazione a breve termine), sonda ad alta temperatura (≤ 800°C, misurazione a breve termine)
F, maniglia ad alta temperatura configurabile: maniglia corta (per soddisfare i requisiti di ispezione fino a 350°C, misurazione a breve termine), maniglia lunga (per soddisfare i requisiti di ispezione fino a 800°C,misurazione a breve termine)
Configurazione standard
Numero di serie | Nome | Quantità | Marchio |
1 | Macchine host | 1 | |
2 | Sonde di temperatura normale | 1 | 4MHz, 42mm*32mm |
3 | Cavo di ricarica | 1 | |
4 | Collegamento di carica | 1 | |
5 | Certificato manuale e di taratura | 1 | |
6 | Blocco di prova a base di ferro | 1 | |
7 | Blocco di prova a base di alluminio | 1 | |
8 | Scatola di imballaggio | 1 |
Articoli opzionali (si possono ordinare a seconda delle esigenze, non inclusi nella configurazione standard)
