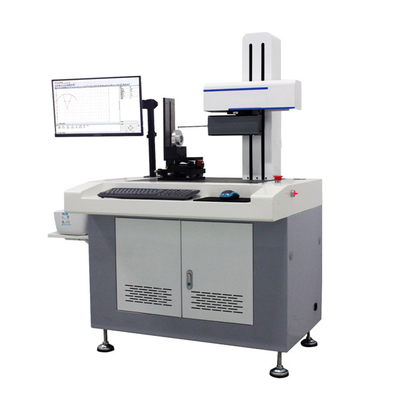

Macchina di prova per il grafico di contorno della rugosità superficiale Profilometro SRT-7150
Parametri tecnici:
| Modello di progetto |
SRT-7150 |
|
Asse X
Ferrovia lineare di guida scorrevole
|
Precisione del movimento |
≤ 0,5 μm /80 mm |
|
Posizionamento dell'asse X
Regola di griglia
|
Risoluzione |
0.1 μm
|
| Luogo di produzione |
Cina |
| Sensore di dati |
Risoluzione |
00,02 μm |
| Luogo di produzione |
Importazione all'estero |
| Risoluzione del sistema |
65536:1 |
| Precisione lineare |
≤ ± ± 1,5+ 0,2H di peso) |
| arco circolare |
≤±(2+R/8) μm |
| angolo |
≤ ± 2′ |
| Diritta |
≤ 0,8 μm/100 mm |
| Misurazione della rugosità |
| Intervallo di misura |
Asse X |
Ra:00,01 - 10 μm |
| Asse Z1 |
± 500 μm |
| Parametri di valutazione |
Parametri di valutazione della rugosità:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq及Rmr(c);
Parametri di valutazione del grado di ripple:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr及Wmr(c);
Parametri di valutazione del contorno originali:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr e Pmr (c)
|
| Lunghezza di campionamento-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Durata della valutazione |
Conformemente alla norma GB / T10610-2009 |
| Errore di indicazione |
± 5% |
| Ripetibilità dell'indicazione |
2% |
| Misurazione del profilo |
| Intervallo di misura |
Asse X |
≤ 150 mm |
| Asse Z |
≤ 300 mm ((Può essere regolato in base alle esigenze dell'utente) |
| Z1 |
≤ 40 mm |
| Velocità di movimento del tavolo |
0.05-0.8 mm/s (quattro marce, regolazione automatica della velocità) |
| Ambiente di lavoro |
Temperatura di lavoro: 10°C-30°C (temperatura normale)
Umidità 20-80%RH Nessuna fonte di vibrazione evidente
|
| Fornitura di alimentazione necessaria |
220V 50Hz 0,5Kw singolo filo di terra |
| Dimensioni dello strumento (lunghezza × larghezza × altezza) |
980×740×1500 mm |
| Peso dello strumento |
circa 120 kg. |
Nota: i parametri tecnici di cui sopra possono essere regolati in base alle esigenze reali degli utenti.
Principali vantaggi
- Dedicato alla misurazione di precisione da decenni!
- Attraverso la certificazione del sistema di gestione della qualità ISO9001, la certificazione del sistema di gestione della conoscenza;
- la certificazione nazionale delle imprese di proprietà intellettuale;
- Attraverso l'esportazione della certificazione CE UE;
Diversificazione dei prodotti: supporto alla personalizzazione dei clienti;
Descrizione dello strumento e gamma di misura:
La SRT-7150 è un'apparecchiatura di misura integrata per la misurazione della rugosità superficiale e del contorno.
La rugosità superficiale e il profilo dei vari pezzi di lavoro sono misurati e analizzati utilizzando un sistema di misurazione a griglia di alta precisione, una rotaia guida di rettifica di alta precisione,motore lineare senza contatto ad alte prestazioni, modulo di misura della rugosità ad alte prestazioni, tecnologia di sistema di controllo informatico ad alte prestazioni e software multifunzionale perfetto.

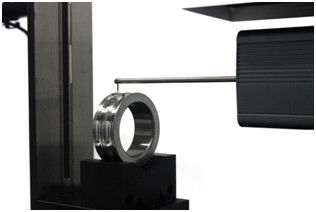

Il dispositivo è in grado di misurare vari parametri di varie parti meccaniche, come i parametri del profilo di linea e sezione trasversale, i parametri di ondulazione superficiale, i parametri di rugosità e così via.
Può misurare la rettitudine, l'inclinazione, l'elaborazione dell'angolo, l'elaborazione del cerchio (distanza dalla linea retta alla linea tangente, distanza dal centro del cerchio al centro del cerchio, raggio di arco,distanza dal punto di intersezione al centro del cerchio, distanza dal centro del cerchio alla linea retta ), elaborazione di linee punti (distanza dal punto di intersezione alla linea retta, distanza dal punto di intersezione al centro del cerchio,punto di intersezione di due linee rette, distanza dal punto di intersezione al punto di intersezione ), curva logaritmica, larghezza del solco, profondità del solco, distanza del bordo del solco, distanza dal centro del solco, inclinazione, distanza orizzontale,Distanza verticale e altri parametri di forma di varie parti.
È adatto all'industria dei cuscinetti, alla lavorazione meccanica, all'automobile, alla motocicletta, all'hardware di precisione, agli strumenti di precisione, agli stampi, agli strumenti, ai componenti ottici e ad altre industrie.
Requisiti ambientali per l'uso:
- Consumo di potenza: circa 500 W
- Potenza CA: 220V ± 10%, 50Hz
- Requisiti ambientali: temperatura - 10 ~ 30 °C;
- Umidità relativa: < 85%
- Non vi è alcuna fonte di vibrazione evidente nel sito di installazione
- Cable di terra individuale
- Non deve esserci polvere, vibrazioni, rumore, flusso d'aria, gas corrosivi e un forte campo magnetico intorno alla stanza che possano influenzare la misurazione.0 μm/s
