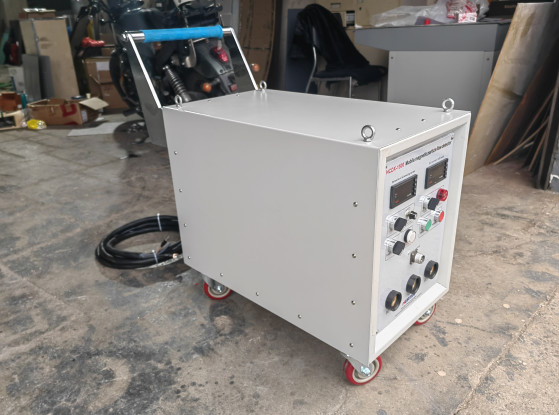

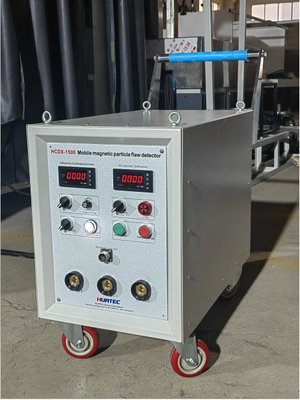

HCDX-1500 0~1500A Detettore di difetti di particelle magnetiche mobili AC/DC
Io.Specifica tecnica
| Corrente di magnetizzazione CA |
AC 0~1500A (valore effettivo) regolabile continuamente, potenza intermittente di breve durata, con controllo di fase di spegnimento; |
| HWDC |
0~1500A (il doppio della media) potenza intermittente regolabile continuamente e di breve durata; |
| Corrente di demagnetizzazione automatica: |
AC/HWDC 1500A~0 regolabile continuamente, il tempo di demagnetizzazione si accorcia con la diminuzione della corrente; |
| Cavo di uscita |
2 cavi flessibili in rame (120 mm2) di 3 metri |
| Fornitore di alimentazione |
220V (sistema a tre fili bi-fase) ±10%, 50Hz, corrente istantanea è di circa 100A |
| Dimensioni |
750 ((L) × 420 ((W) × 900 ((h) mm; (esclusa la maniglia); |
| Stabilità della remanenza |
≤ ± 5%; |
| Peso |
Circa 120 kg. |
II.Caratteristica strutturale
Un cavo tri-core di 10 quadrati è equipaggiato per l'input di alimentazione, una estremità è collegata all'estremità superiore dell'interruttore,e l'altra estremità è collegata all'interruttore dell'aria della scheda di distribuzione della rete elettrica, anche il corpo è a terra.
I fili RD e BK del cavo a tre nuclei sono collegati al conduttore di fase di alimentazione e il filo BU al cavo di messa a terra protettivo.
Dispositivo integrato di protezione dei fusibili.

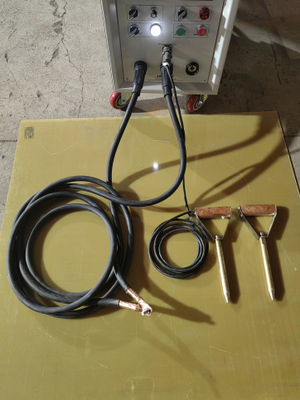

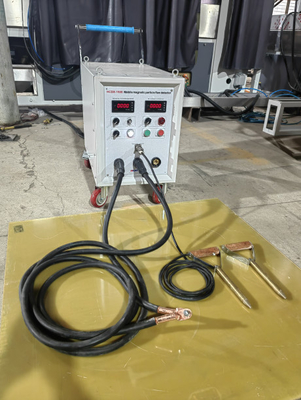

Per una facile rimozione e sostituzione del cavo di uscita, viene utilizzato un connettore rapido per una facile connessione della bobina di magnetizzazione o della sonda di supporto.
La testa della sonda della barra di supporto è una testa in rame staccabile, che può entrare in contatto con il pezzo di lavoro attraverso il pad di rete di rame, in modo che non sia soggetta a guasti causati da un cattivo contatto.Una sonda a canna con un pulsante ha un cavo a tre nuclei collegato a una presa rotonda al centro del pannello attraverso una spina rotonda per l'aviazioneL'interruttore a pulsante della sonda di supporto può essere utilizzato come pulsante verde sul pannello di comando.La spina rotonda per l'aviazione sul cavo a tre nuclei è collegata alla presa rotonda al centro della barra di rame, e l'interruttore a piedi può essere collegato con il pulsante verde sul pannello di comando.
V.Applicazione e utilizzo
1. Avviso e attenzione prima dell' uso
Per favore leggete questo manuale di istruzioni in dettaglio. prima o molto tempo prima dell'uso, controllate se le parti esterne sono ben intatte,anche si può aprire il coperchio per verificare se se qualsiasi sciolto delle parti interne, ma per favore non smontare e assemblare alcuna parte senza permesso.
Deve essere conservato e utilizzato in un ambiente asciutto, pulito e ben ventilato, privo di acidi o alcali e di altri gas corrosivi.Questo ambiente non deve avere temperature elevate e forti vibrazioni o impatti.
Prima di accendere l'alimentazione, si prega di verificare se l'alimentazione è coerente con l'alimentazione richiesta, nonché se la connessione è corretta,e se la rete elettrica e la capacità degli interruttori soddisfano i requisiti
2. Utilizzo e funzionamento
(1) Collegare il cavo di alimentazione alla rete elettrica, collegare l'armadio di distribuzione dell'energia e collegare il circuito principale alla rete elettrica
(2) Accendere la luce "Power", "Power" indicatore, quindi si realizza il controllo del circuito sulla fonte di alimentazione e ventilatore di scarico inizia a lavorare;
(3) Quando è necessaria la magnetizzazione del CA, girare l'interruttore del selettore "AC/DC" nella posizione "AC" e girare la manopola di regolazione della corrente "ADJ corrente" nella posizione minima o appropriata;
(4) Collegare il connettore di rame di una estremità di due cavi di 120 mm2 all'interfaccia di uscita corrispondente della macchina,e prestare attenzione al cavo per connettersi alla estremità di uscita corrispondente (fine AC o fine DC);
(5) Premere il pulsante di attivazione del pannello o l'interruttore del piede, il circuito di attivazione innescherà l'impulso per controllare il lavoro SCR e realizzare l'ispezione di magnetizzazione AC;
(6) Collegare l'elettrodo della canna al pezzo di lavoro, o avvolgere il cavo al pezzo di lavoro o con la tecnica della barra di filettatura.
(7) premere il pulsante di accensione o il pulsante a piedi, regolare il pulsante di regolazione corrente per rendere l'amperezza indicato il valore corrente richiesto per il rilevamento dei difetti,e poi premere il pulsante di attivazione per completare la magnetizzazione. sotto corrente massima, applicare l'ispezione delle particelle magnetiche esterne, generalmente il tempo di magnetizzazione è inferiore a 2 secondi,e dovrebbe esserci più di 5-10 volte il tempo intermittente (meno i tempi di magnetizzazione), multiplo del tempo intermittente può essere ridotto di conseguenza).
(8) Se è necessaria la demagnetizzazione, basta girare l'interruttore di selezione "Mag. / Demag. " sul "Demag. " e eseguire le operazioni di cui sopra passaggi da (1) a (7);
(9) Se è necessario utilizzare la magnetizzazione DC a mezza onda, basta girare l'interruttore di selezione "AC/DC" nella posizione "DC", in questo momento, l'aspirazione del relé di lavoro interno KC1, completare la commutazione del lavoro.(Va notato che il cavo di uscita deve utilizzare anche l'estremità di uscita corrispondente dopo la commutazione)
(10) Quando si interrompe l'uso, spegnere l'interruttore principale "Power" e l'interruttore della scheda di distribuzione dell'energia e rimuovere gli accessori esterni, se necessario.
