TG-M70 Sistema di misurazione dello spessore della corrosione a scorrere magnetica

TG-M70 Sistema di misurazione dello spessore della corrosione a scorrere magnetica

1. Configurazione

2. Breve iIntroduzione

Questo sistemaNon ha bisogno di impalcature, non ha bisogno di lucidare lo strato antisettico, senza alcun agente di accoppiamento..

• Utilizzando la ruota magnetica permanente ad alta resistenza di terre rare, anche in caso di inadeguata perdita di corrente, non cadrà dalla superficie rilevata.movimenti verticali e inverti a più atteggiamenti sulla superficie dei componenti ferromagnetici.
• Installare una sonda di spessore elettromagnetica ad ultrasuoni per lo screening rapido e il posizionamento contro l'erosione delle pareti
• Scansione accurata dell'area per testare la corrosione dello spessore.
• Display di scansione A e B corrispondente
• Equipaggiato con videocamera, può osservare tempestivamente la situazione video della superficie ispezionata.
• Il sistema di controllo remoto per controllare la direzione di scansione, e può essere predefinita direzione di scansione.

3. 2 ruote Magnetic crawler characters

Il crawler magnetico a due ruote è uno strumento avanzato in grado di trasportare una varietà di apparecchiature di prova non distruttive.ha accumulato un gran numero di esperienze di regolamento in loco in molti settori quali la petrolchimica, pot speciali ispezioni, e la potenza elettrica. può trasportare ultrasuoni elettromagnetici nel fondo del tubo, gomito o tre anelli e altre corrosioni,per le zone più gravi di erosione per effettuare ispezioni o misurazioni di spessore di scansione B, il settore industriale chiamato esperti di rilevamento della corrosione dei tubi

La traslocazione magnetica a due ruote presenta le seguenti caratteristiche: struttura compatta, elevata flessibilità, aspirazione magnetica, elevata precisione di controllo, tecnologia di rilevamento avanzata, rilevamento video compatibile,e meccanismo di sollevamento di sonda unicoPer il rilevamento automatico della corrosione di tubi, contenitori e piastre

1) Struttura compatta e elevata flessibilità

Il design compatto e raffinato consente di effettuare facilmente il rilevamento della corrosione per vari tipi di tubi e recipienti ferromagnetici.I proiettili magnetici sono di dimensioni 350 mm (lunghezza) × 140 mm (larghezza) × 130 mm (altezza) e pesano meno di 5La struttura unica a due ruote consente di camminare liberamente su tubi con un minimo di 100 mm.Il raggio minimo di rotazione è di 400 mm e il gomito con un raggio minimo di piegatura di 100 mm può essere facilmente superatoPertanto, la portata del movimento e della scansione a due ruote magnetiche è stata notevolmente ampliata.

2) Superaspirazione magnetica

In termini di progettazione, utilizza magneti di terre rare magnetiche per fare magneti permanenti ad alta resistenza in due giri di arrampicate magnetiche.non vi è pericolo di caduta della carrozzeria dalla superficie rilevataPertanto, il crawler magnetico a due ruote può eseguire in modo sicuro la scansione orizzontale, verticale e invertita.il che significa che non influenzerà alcun movimento verticale quando si trascina 5 kg di peso.

3) Alta precisione di controllo

La velocità di trascinamento magnetico a due ruote è di 0-6 m/minuto e può avanzare ad una velocità costante, mediante l'encoder di precisione può ottenere la funzione di impostare il gap di rilevamento,può soddisfare meglio le esigenze di rilevamento dell'utenteAd esempio, il cliente deve eseguire un processo di rilevamento delle lacune ogni 50 mm in un punto posteriore del gomito: il controller può essere programmato,e la salita magnetica a due ruote può essere operata e ispezionata ogni 50 mm• migliorare l'efficienza e la precisione del rilevamento.

4) Tecnologia avanzata di rilevamento

Tradizionalmente, lo spessore piezoelettrico viene utilizzato nella misurazione tradizionale dello spessore,e porta una certa difficoltà e forza al personale di ispezione in molti campi in termini del suo processo di rilevamentoIl metodo di ispezione manuale del visore di spessore a ultrasuoni piezoelettrico presenta i seguenti svantaggi:e la superficie deve essere ripristinata dopo il completamento della provaL'efficienza è estremamente bassa; (2) Il tradizionale ultrasuono deve essere rivestito con un agente di accoppiamento, che è molto duro nelle condizioni di cantiere.deve essere costruita una piattaforma fissa, che è costoso e richiede tempo; (4) È difficile effettuare prove in servizio ad alte temperature.

Con l'uso del sistema avanzato di rilevamento della corrosione dello spessore della parete tramite trascinamento automatico (ultra-sonico elettromagnetico), i problemi fastidiosi di cui sopra saranno risolti,e la precisione di rilevamento è paragonabile alla tradizionale ultrasonica piezoelettricaNon c'è bisogno di costruire impalcature, non c'è bisogno di lucidare lo strato anticorrosione, senza alcun agente di accoppiamento, attraverso il telecomando a terra,per ottenere corrosione delle pareti dei tubi ad alta velocità, selezione del posizionamento rapido e misurazione accurata della scansione della densità. Pur garantendo la precisione del rilevamento, migliora notevolmente l'efficienza del rilevamento e riduce il costo del rilevamento.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) La carrozzina magnetica a due ruote si trova inevitabilmente di fronte ad azioni meccaniche che richiedono il sollevamento della sonda durante la rilevazione dei punti di corrosione o l'ispezione B-scan.Quando si misura lo spessore della punta, la misurazione deve essere effettuata nello stesso punto specificato. I dati di ciascun punto sono ottenuti quando la sonda atterra sulla superficie da misurare.la funzione della sonda può essere sollevata per ottenere il punto più preciso. il valore dello spessore. Quando si esegue una scansione B sull'oggetto da misurare, anche se la sonda è vicina alla superficie, se l'altezza rimanente della saldatura è grande,la sonda deve essere sollevata e a cavalloPertanto, la funzione di sollevamento e abbassamento della sonda è anche molto importante.

4. Unità elettromagnetica di misura dello spessore ad ultrasuoni

L'ecografia elettromagnetica EMAT e l'ecografia piezoelettrica tradizionale appartengono alla categoria degli ultrasuoni.I trasduttori ad ultrasuoni piezoelettrici si basano sull'effetto piezoelettrico di un wafer piezoelettrico per emettere e ricevere onde ultrasoniche, mentre gli EMAT si basano su effetti elettromagnetici (forza magnetostrictiva, forza di Lorentz) per trasmettere e ricevere onde ultrasoniche,e la sua conversione energetica avviene nello strato della pelle direttamente sulla superficie del pezzoLa prova ad ultrasuoni piezoelettrica tradizionale ha un elevato requisito per la finitura della superficie del pezzo da lavorare.La prova elettromagnetica ad ultrasuoni ha un basso requisito sulla superficie del pezzo da lavorareL'ecografia elettromagnetica ha i seguenti vantaggi:

• rilevamento senza contatto, senza agente di accoppiamento (risco fino a circa 4 mm)
• Le esigenze per la superficie non sono elevate, la rugosità della superficie può essere rilevata, con scala di ossido, rivestimento, rivestimento e altri pezzi da lavoro
• Rilevazione rapida

EMAT ad ultrasuoni piezoelettrici

Magnete di cristallo

Agente di accoppiamento bobina elettromagnetica

Vibrazione Corrente Eddy Campo magnetico

Ultrasuoni Ultrasuoni

EMAT

Tecnologia piezoelettrica tradizionale ad ultrasuoni tecnologia EMAT

Specialmente adattati per il rilevamento ad alta velocità, online e automatico

Specialmente abiti per ambienti ad alta temperatura

Confronto tecnico tra la tecnologia piezoelettrica tradizionale ad ultrasuoni e la tecnologia EMAT in ambiente ad alta velocità e ad alta temperatura.

La tecnologia EMAT è stata applicata a prove non distruttive manuali, semiautomatiche e completamente automatiche in linea di varie forgiature, barre d'acciaio, lamiere di acciaio,tubi di acciaio, involucri di olio, tubi saldatissimi, ecc.) a temperatura ambiente e ad alta temperatura.

5. Caratteristiche funzionali

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Non è possibile penetrare la lucidatura superficiale, il rivestimento anticorrosione e la ruggine galleggiante e non è necessario un agente di accoppiamento.
• ★La misurazione dello spessore può penetrare fino a 4 mm di spessore per la corrosione superficiale, la vernice, la corrosione e altri rivestimenti,lo spessore degli oggetti metallici visualizzato dallo strumento non deve essere considerato nel calcolo dello spessore del rivestimento.
• ★Non perpendicolarità (normalità del trasduttore/sonda rispetto all'oggetto sottoposto a prova) fino a ±25^o, bassa verticalità dopo il posizionamento della sonda
• ★Con il meccanismo di sollevamento elettrico della sonda, la sonda può essere sollevata quando si attraversano ostacoli quali saldature e rigonfiamenti, evitando di essere
• Sono tornato.

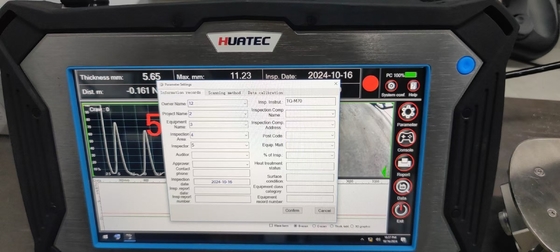

• ★I risultati della misurazione dello spessore possono essere visualizzati sotto forma di valori digitali, sotto forma di scansione A, sotto forma di immagine di scansione B basata sul tempo e sotto forma di immagine di scansione B basata sulla distanza (codificatore).
• ★Utilizzando un algoritmo di intelligenza esperta, esistono tre modalità di misura dello spessore: modalità automatica, modalità manuale a porta singola (misurazione con metodo di picco singolo),e modalità manuale a doppio cancello (misurazione con il metodo picco-picco)Riduce notevolmente l'influenza dei fattori umani e semplifica le fasi operative.
• Database integrata della velocità delle onde di taglio dei materiali di base e può personalizzare il valore della velocità delle onde di taglio
• Emettere direttamente l'elenco dei registri di ispezione e l'elenco dei valori di spessore per facilitare l'analisi e l'elaborazione dei dati.

6. Parametri tecnici

• ★Cable di controllo di rilevamento:25m
• ★Si misura il raggio minimo di curvatura sulla superficie dell'oggetto: l'asse longitudinale ≥ 50 mm e la circonferenza ≥ 125 mm
• Misurazione dello spessore:Precisione 0,04 mm, gamma 2 ~ 120 mm (acciaio)
• ★L'altezza di lavoro / sollevamento: ≤ 4 mm
• ★Non perpendicolarità di misura (normale per il trasduttore/sonda rispetto all'oggetto sottoposto a prova): ±25^o
• Frequenza di eccitazione: 3,0 ~ 5,0 MHz, velocità di misurazione: 16 ~ 1 volte/s
• Intervallo di velocità del suono:1000~9999 m/s, incremento di regolazione: 1 m/s
• Funzione del cancello: cancello automatico, cancello singolo manuale, cancello doppio manuale
• ★Video monitoraggio: sia la visione anteriore e posteriore fotocamere doppie, pixel dinamici e statici sono 3 milioni /2304×1296
• Sonde magnetiche a temperatura normale: magneti deboli o meno permanenti, aspirazione magnetica≤15N, circolare Φ30× alto 44 mm, peso ≤80g
• ★Dimensione e peso del corpo del dispositivo di trascinamento (circa): L380×W130×H120mm,6kg
• Temperatura di funzionamento:-10 ~ +50°C

7. Software di analisi delle misurazioni

• Visualizzazione simultanea dello spessore, risultati di scansione A, B
• Direttamente rilasciato un registro di prova, ★ elenco dei valori di spessore per facilitare l'analisi e l'elaborazione dei dati
• ★Compatibile con il sistema operativo Win7/10 (32/64 bit)

8. Lista di imballaggio

• Test host/computer superiore1 set

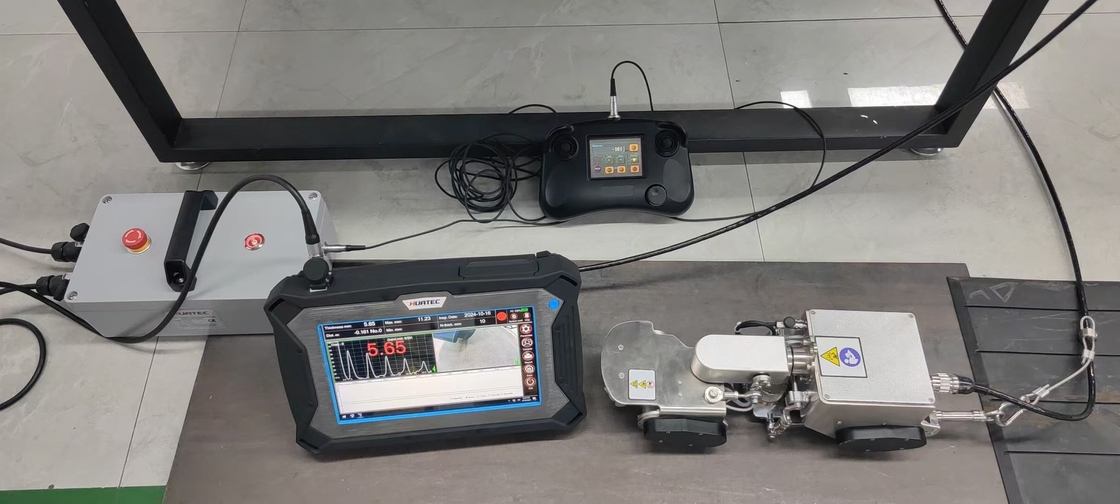

• HUATEC TG-M70 a due ruote (video e modulo di misura dello spessore incluso) 1 set
• Fornitura di alimentazione e scatola di controllo1 pezzo
• Maniglia di controllo1 pezzo
• Cavo di controllo di prova1 set
• Blocco di prova standard (circolare in acciaio al carbonioΦ30 × spessore 10 mm) 1 pezzo
• Cassa anti-urto 1 pezzo
• Prevenitore di caduta della corda di sicurezza1 pezzo (facoltativo)
