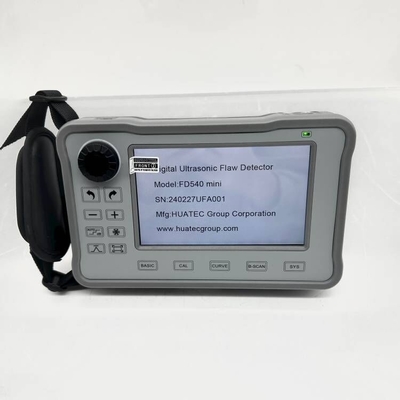

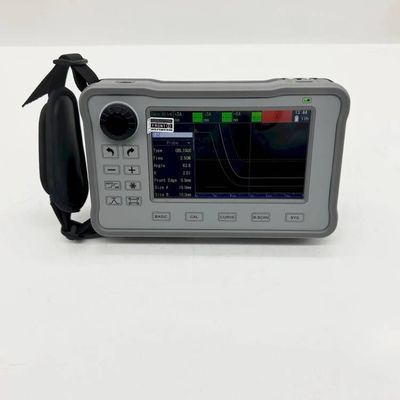

FD540mini Detector di difetti ad ultrasuoni per trasporto ferroviario portatile ad alta sensibilità
Breve introduzione
Il rivelatore di difetti ad ultrasuoni FD540mini è un nuovo tipo di prodotto di prova ad ultrasuoni lanciato dalla nostra azienda, ampiamente utilizzato in industrie come caldaie, recipienti a pressione, energia, petrolio, chimica,petrolio offshore, condotte, costruzione navale, automobili, produzione meccanica, metallurgia, lavorazione dei metalli, strutture in acciaio, trasporto ferroviario, energia nucleare, università, ecc.localizzare, valutare e diagnosticare vari difetti interni (fessure, scioglimenti, pori, inclusioni, ecc.) nei pezzi da lavorare.forte resistenza, elevata sensibilità, risposta rapida e frequenza massima di emissione ripetitiva fino a 10000Hz.
Parametri tecnici
| Distanza di rilevamento |
10 m ((acciaio al carbonio a onde longitudinali)
(Requisiti di prestazione metrologica:
≥ 3500 mm)
|
| Modalità di impulso |
Pulso acuto, onda quadrata, onda doppia quadrata |
| Tensione di impulso |
25V ≈ 300V regolabile 25V |
| Larghezza dell'impulso |
0ns 500ns regolabile continuamente, 10ns di velocità |
| Ammorbidimento |
regolabile forte e debole |
|
Ripetizione dell' impulso
frequenza
|
con un'intensità di potenza di potenza di potenza superiore a 50 W,
con una frequenza di 10 Hz
|
| Guadagno |
120dB, ritmo 0.1dB, 1dB, 10dB |
| Larghezza di banda |
0.1MHz 20MHz |
| Filtro d'onda |
1M~5M |
| Schermata |
5.0-inch LCD, la dimensione effettiva del display è 108 mm di lunghezza e 64 mm di larghezza |
| Risoluzione |
800×480 |
| Interfaccia strumentale |
LEMO-00 C5 a doppio |
| Alarme |
Alarme di porta A, B |
| Interfaccia di uscita |
USB di tipo C |
| Modalità di rilevamento |
Onda piena, mezza onda positiva, mezza onda negativa, RF |
| Porta |
Indipendente A,B |
| Modalità di misura |
Picco, lato onda |
| Memoria |
Carta SD 1G |
| Salvare il contenuto |
Registrazione continua a fotogramma singolo, a fotogrammi multipli (≤ 200 fotogrammi) |
| Modalità quantitativa |
Curva DAC, curva AVG(DGS) |
| Funzioni ausiliarie |
Supporto touch, tastiera virtuale, PD veloce
carica, guadagno automatico, memoria di picco, blocco
|
|
Identificazione dei difetti
norme
|
AWS D1.1/D1.5NB/T 47013, GB/T 29712, GB/T 11345 |
| Dimensione e peso |
183 mm × 113 mm × 45 mm 780 g, batteria inclusa |
| Batteria |
12 ore |
| Unità |
Metrico, imperiale |
| Temperatura di funzionamento |
-10°C55°C |
| Caricabatterie |
¢ Generale ¢ AC ¢ 100 ¢ 240V, 50 ¢ 60Hz |
| Risoluzione |
36 dB
(Requisiti di prestazione metrologica:≥26dB)
|
| Intervallo dinamico |
40 dB
(Requisiti di prestazione metrologica:≥26dB)
|
| Margine di sensibilità |
60 dB
(Requisiti di prestazione metrologica:≥ 42 dB)
|
| Linearità verticale |
20,8%
(Requisiti di prestazione metrologica:≤ 6%)
|
|
Orizzontale
linearità
|
00,6%
(Requisiti di prestazione metrologica: ≤ 2%)
|
| Lingua |
Cinese/inglese |
Caratteristiche
1: Il corpo è leggero e adatto al funzionamento con una mano sola.
2: PD65W di ricarica rapida + 12 ore di durata della batteria.
3Display ad alta definizione IPS da 5,0 pollici con interfaccia UI nuova di zecca.
4: supporto touch a schermo intero, gesture veloci, tastiera virtuale, facile da usare
5: con DAC, AVG, guadagno automatico, memoria di picco, half-span a colori, B-scan e altre funzioni professionali.
6: inclusa la commutazione in cinese e inglese, l'esportazione di dati su scheda SD, l'aggiornamento online, la cattura dello schermo e molte altre funzioni pratiche.

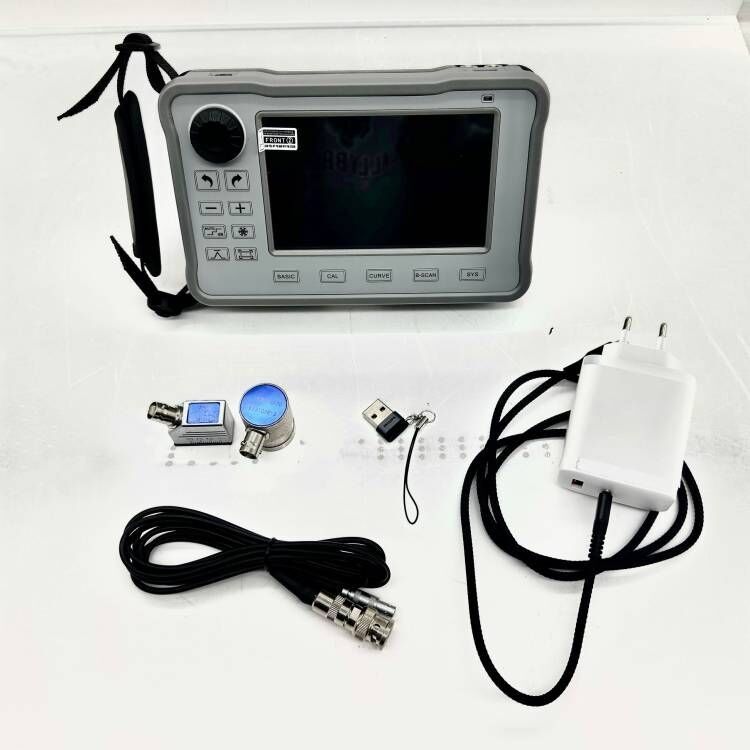

Configurazione standard
| Numero di serier |
nome |
Numero |
| 1 |
Ospite FD540mini |
1 |
| 2 |
Sonda (sonda retta ad alta precisione, sonda angolare) |
2 |
| 3 |
Linea di sonda |
2 |
| 4 |
Caricabatterie |
1 |
| 5 |
Linea di alimentazione |
1 |
| 6 |
Manuale d'uso |
1 |
| 7 |
Certificato di conformità |
1 |
| 8 |
Carta di garanzia |
1 |
| 9 |
Banca di alimentazione |
1 |
