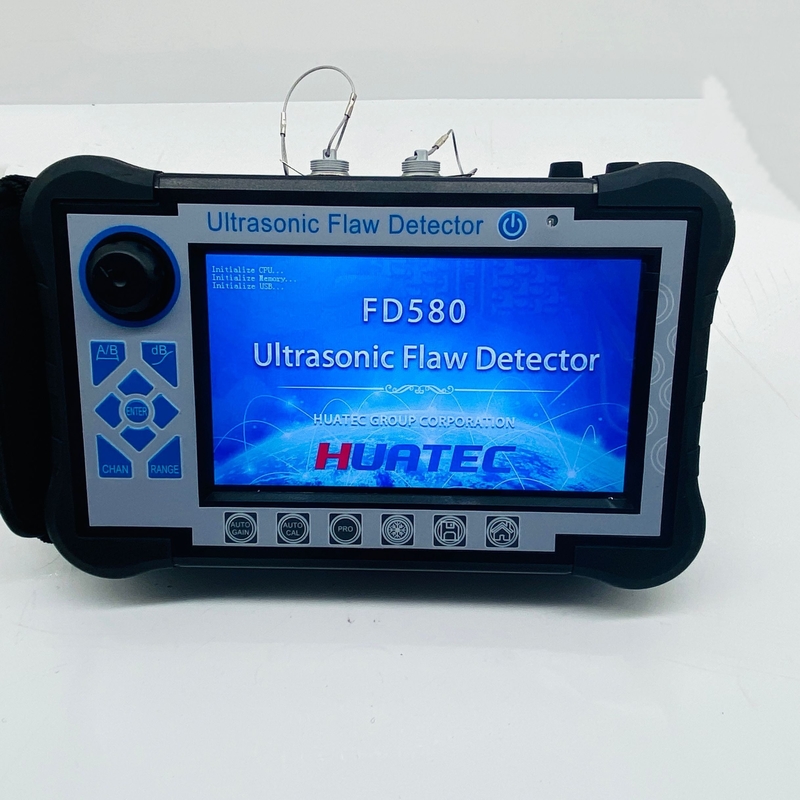

FD580 Dispositivo di rilevamento di difetti per schermo digitale a tocco ad ultrasuoni

FD580 Rilevatore di difetti ultrasonico digitale con touchscreen

Introduzione

Il rilevatore di difetti ultrasonico digitale è un tipo avanzato, con touchscreen, in grado di rilevare, localizzare, valutare e diagnosticare rapidamente, facilmente e senza danni, con precisione vari difetti all'interno del pezzo in lavorazione comecrepe, saldature, pori, cricche, inclusioni, pieghe, ecc. È stato applicato nei settori dell'energia elettrica, petrolchimico, caldaie e recipienti a pressione, strutture in acciaio, aerospaziale, trasporti ferroviari, automobilistico, macchinari e altri. È uno strumento essenziale per l'industria dei controlli non distruttivi.

Specifiche tecniche

Caratteristiche

• Quantificazione e posizionamento ad alta precisione per soddisfare i requisiti di rilevamento a distanza ravvicinata e lontana

• La zona cieca nel campo vicino è piccola, può soddisfare i requisiti di rilevamento per tubi di piccolo diametro e a parete sottile.

• Funzione di calibrazione automatica: calibrazione automatica con un pulsante, facile da usare, test automatico della sonda "P Delay", "Valore K", "Valore X" e della velocità

• Visualizzazione automatica della posizione dell'eco del difetto (Profondità: d, Orizzontale: p, Distanza: s, Ampiezza, dB, φ)

• Commutazione libera tra tre scale (Profondità: d, Orizzontale: p, Distanza: s)

• Guadagno automatico, inviluppo picco, funzioni di memoria picco, che possono migliorare l'efficienza di rilevamento.

• Registrazione automatica del processo di rilevamento difetti e riproduzione dinamica

• Calcolo del valore φ: Rilevamento difetti di forgiatura con sonda diritta, può trovare automaticamente l'onda più alta per la conversione in valore φ

• 500 canali indipendenti (espandibili), che possono inserire e memorizzare liberamente gli standard di rilevamento di qualsiasi settore, senza necessità di trasportare blocchi standard per ispezioni in loco.

• Memorizzazione e riproduzione libera di 500 onde e dati A-scan

• Le curve DAC, AVG e TCG (compensazione di profondità) vengono generate automaticamente e possono essere segmentate. I punti di campionamento sono illimitati e possono essere corretti e compensati.

• 14 standard di ispezione integrati

• Inserimento libero di standard di qualsiasi settore

• Larghezza e intensità dell'impulso regolabili

• Funzione B scan e B color scan;

• Può comunicare con il computer ed esportare file WORD, nonché report di rilevamento

• Custodia in plastica ABS IP65, robusta e durevole, impermeabile e antipolvere, ed eccellente capacità anti-interferenza

• Utilizzo di software di comunicazione (wireless) per analizzare dati, stampare report, ecc.;

• Schermo a colori reali da 260.000 colori, adatto per ambienti di lavoro con luce intensa o scarsa illuminazione

• Batteria al litio ad alte prestazioni, può funzionare continuamente per 8-10 ore

• Registrazione orologio in tempo reale: tracciamento e memorizzazione della data e dell'ora del rilevamento difetti in tempo reale

• Protezione dallo spegnimento, i dati memorizzati non andranno persi

• I parametri di rilevamento difetti possono essere testati o preimpostati automaticamente

• Rifiuto digitale, non influisce sul guadagno e sulla linearità

• Compensazione del guadagno: l'attenuazione in dB può essere corretta per la rugosità superficiale, le superfici curve, il rilevamento a lunga distanza di pezzi spessi, ecc.

• È possibile operare il rilevatore di difetti tramite software sul PC, raggiungendo l'obiettivo di un rilevatore di difetti controllato dal computer per il rilevamento

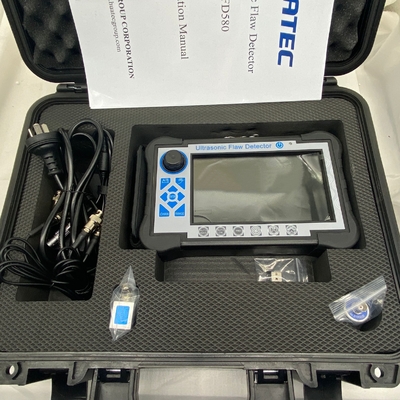

Configurazione standard
