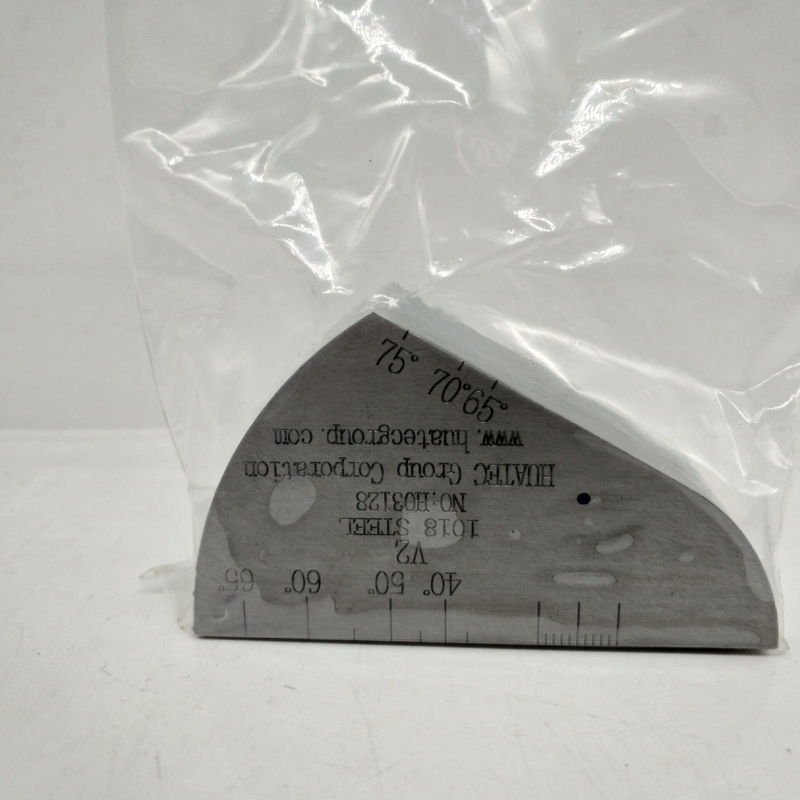

IIW V2 Blocco di prova di taratura per ispezione ad ultrasuoni

IIW V2 Blocco di prova di taratura per ispezione ad ultrasuoni

Norme:ISO 7963-2010

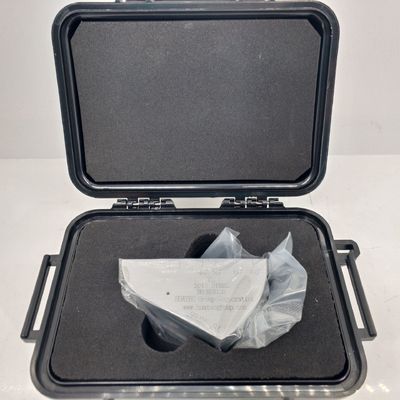

Il blocco di prova IIW2 (blocco di prova V-2) è il blocco di prova standard approvato dall'International Welding Society.Il blocco di prova V-2 ha i vantaggi di essere leggero e facile da trasportare, particolarmente adatto all'uso sul campo.

TIPO	V2
DIMENSIONE (mm)	Tolleranza	Risultato del controllo
75	± 0.10	Qualificato
43.3	± 0.05	Qualificato
12.5	± 0.05	Qualificato
( )	< 0.05	Qualificato
( )	< 0.03	Qualificato
(Ra)		Ra≤3,2um
F1.5	± 0.05	Qualificato
	< R0.10	Qualificato
R50	± 0.10	Qualificato
R25	± 0.10	Qualificato

Principali punti di utilizzo:

(1) Il punto di incidente e il margine di sensibilità della sonda inclinata sono stati misurati utilizzando una superficie di riflessione di arco con un raggio di R50 mm;

(2) Utilizzando la superficie di riflessione di un foro a 5 passaggi, l'intervallo di rifrazione della sonda di inclinazione è rispettivamente di 45°-65° e 65°-75°.

(3) La linearità orizzontale e verticale del rilevatore di difetti può essere misurata utilizzando riflessi p-wave multipli del fondo con uno spessore di 12,5 mm;

(4) Per correggere l'asse temporale e il punto zero si utilizzano due superfici di arco, R25 e R50.
