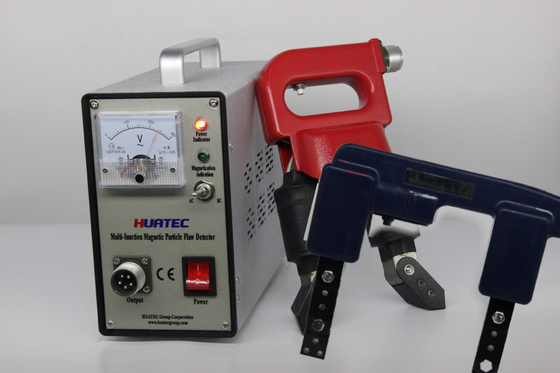

Detettore di difetti di particelle magnetiche multifunzione portatile HCDX-IISC Effetto di demagnetizzazione regolabile di corrente

Detettore di difetti di particelle magnetiche multifunzione portatile HCDX-IISC Effetto di demagnetizzazione regolabile di corrente

Introduzione:

Il rivelatore di difetti di polvere magnetica composita HCDX-IISC adotta un interruttore senza contatto a controllo di silicio, con basso rumore, forte forza magnetica, lunga durata e semplice funzionamento,adatti all'uso sul campo e in laboratorioLo strumento adotta una configurazione combinata, e gli utenti possono scegliere la sonda liberamente in base alle loro esigenze.

La serie HCDX-IISC ha la funzione di demagnetizzazione e la regolazione della corrente.

MCU a 8 bit viene adottato come controller da questo rilevatore di difetti di particelle magnetiche (con il circuito a fase controllata),e la regolazione continua della corrente di magnetizzazione può essere realizzata attraverso la raccolta precisa del segnale di attraversamento di tensione zero CA e il segnale di regolazione corrente. Inoltre è dotato della funzione di demagnetizzazione; la funzione di demagnetizzazione può essere attivata dopo aver scelto la modalità di demagnetizzazione e premuto il pulsante di attivazione.il programma di MCU può godere di aggiornamenti gratuiti a vita, e la sonda di tipo A, D, E, O può essere configurata in base alle esigenze dell'utente.

Applicazione:

Utilizzato principalmente per rilevare le crepe superficiali e vicine delle superfici dei pezzi ferromagnetici.

Cisterna a pressione, struttura in acciaio, forgiature, fusioni, parti di saldatura, parti lavorate, ecc.

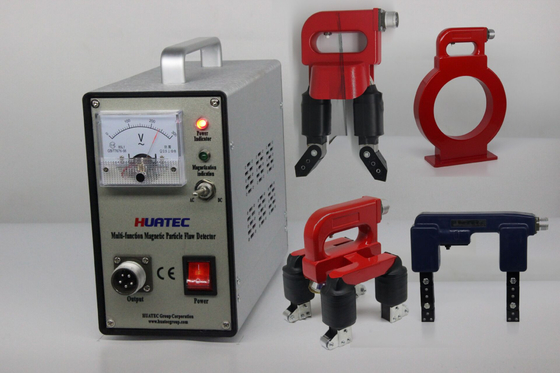

L'introduzione standard delle sonde per il modello HCDX-IISC:

Sonde di tipo D (sonda a giogo elettromagnetico): dotate di giunti mobili, in grado di magnetizzare e rilevare la superficie del pezzo da lavorare.

Sonda di tipo A (sonda a ferro di cavallo): adatta a tutti i tipi di saldatura a filettatura, grande pezzo di lavoro all'interno e all'esterno degli angoli di ispezione di magnetizzazione locale, dotata di luci di lavoro.

Sonda di tipo O (scolata di tipo anello): è adatta per il rilevamento delle crepe circonferenziali del pezzo di lavoro ed è molto sensibile alle crepe causate dalla fatica del pezzo di lavoro.può demagnetizzare il pezzo di lavoro con metodo a distanza.

Sonda di tipo E (sonda a campo magnetico rotante): effettuare una rilevazione integrale dei difetti per tutti i tipi di saldature rette, saldature a circonferenza, saldature a poppa e superfici piane e curve con grandi forme geometriche.La sonda è dotata di un rulloLa sonda è dotata di luci di funzionamento per una facile osservazione.

Parametri tecnici:

Fonte di alimentazione: AC 220V ± 10% 50HZ 5A

Uscita: AC 38V 10A

Le sonde di tipo A.D.E.O sono facoltative e disponibili

Velocità di ispezione: ≥ 6 m/min

Aumento della temperatura della sonda: ≤ 60°C

Ritmo di lavoro: si raccomanda di lavorare per un lungo periodo di funzionamento continuo: tempo di magnetizzazione ≤3 secondi, tempo di interruzione ≥5 secondi

Peso: circa 6,5 kg (unità principale)

Dimensioni del controller: 95x45x75 mm (L*W*H)

Dimensioni della custodia: 170x140x70mm (L*W*H)

Tutti i parametri opzionali delle sonde:

Consegna standard:

Host HCDX-IISC 1

Sonde di giogo di tipo D 1

Sonde di tipo A 1

Sonde di tipo E 1

Sonde di tipo O 1

Linea di alimentazione 1

La linea di sonda 1

Esempio standard 1

Manuale di funzionamento 1

Certificato 1

Accessori opzionali:

Sonde di tipo A

O la sonda

E sonda

D sonda

Peso morto

Esempio di prova

Luce UV
