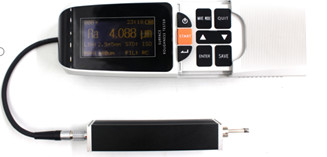

SRT-6671 Tester di rugosità della superficie del display OLED multiparametri a grande raggio
Caratteristiche dello strumento
● Processore ARM per il controllo e l'elaborazione dei dati, velocità elevata, basso consumo energetico;
● Trasplantazione di software sistema operativo in tempo reale, supporto di elaborazione parallela multi-task;
●Ampia gamma, parametri multipli: Ra, Rz, Rq, Rt, Rp, Rv, R3z e altri 13 parametri;
● display OLED ad alta luminosità 128*64, autoilluminazione, ampia temperatura, angolo di visione completo;
● Visualizza informazioni ricche, intuitive, può visualizzare tutti i parametri e le grafiche;
● Compatibile con gli standard nazionali ISO, DIN, ANSI, JIS;
● Batteria al litio ricaricabile integrata, può visualizzare le istruzioni del processo di ricarica, l'operatore può conoscere il grado di ricarica in qualsiasi momento;
● con l'icona dell'indicatore della batteria rimanente, richiama gli utenti a caricare in tempo;
● Grande capacità di archiviazione dei dati, la macchina FLASH può memorizzare 200 gruppi di dati originali e forma d'onda;
● Memoria su scheda Micro SD scalabile, fino a 16G;
● Compatibile con una varietà di sensori: sensore standard, sensore di piccolo foro, sensore di scanalatura, sensore di scanalatura profonda;
● Ottimizzato la struttura del sensore, il valore misurato è più stabile;
● Utilizzando l'interfaccia USB, può collegare computer e stampante, può realizzare l'aggiornamento online del software incorporato.
Parametri tecnici
Macchine host
| Parametri |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Intervallo di misura |
Ra:0.025-12,5 μm |
| Intervallo visualizzato |
Ra, Rq:0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100%(%Rt);Rsk:0-100% |
| gamma di misurazione dell'asse z |
± 20 μm,± 40 μm,± 80 μm |
| Risoluzione massima del display |
00,001 μm |
| Filtro |
RC, PC-RC, GAUSS, DP |
| Durata del campionamento l |
0.25mm,00,8 mm,2.5 mm |
| Durata della valutazione L |
(1-5) l ((facoltativo), l è la lunghezza di campionamento |
| Corsa massima di trazione |
17.5 mm/0.7 pollici |
| Lunghezza minima del tratto di trazione |
1.3 mm/0.052 pollici |
| Errore di indicazione |
≤ ± 10% |
| Indica la variabilità del valore |
≤ 6% |
| Modalità di visualizzazione |
128×64 OLED cristallo liquido a reticolo (luce spontanea) |
| Fonte di alimentazione |
Batteria al litio ricaricabile |
| Dimensioni complessive |
140 mm × 52 mm × 48 mm |
| Peso |
440 g |
Sensore
| Indice delle prestazioni dei sensori |
| Principio di rilevamento |
Tipo di induttanza |
| Intervallo di misura |
160 μm |
| Raggio della punta dello stilo |
5 μm |
| Materiale della punta dell'ago |
Diamante |
| Forza di misura |
4mN ((0.4gf) |
| Angolo della punta dello stilo |
90° |
| Raggio di curvatura dello scivolamento |
45 mm |
Intervallo applicato:
SRT-6671 ampiamente utilizzato in macchinari, aerospaziale, parti auto, comunicazioni, energia elettrica, elettronica e altre industrie.Ufficio di vigilanza tecnica, tribunale del pubblico ministero speciale e così via.

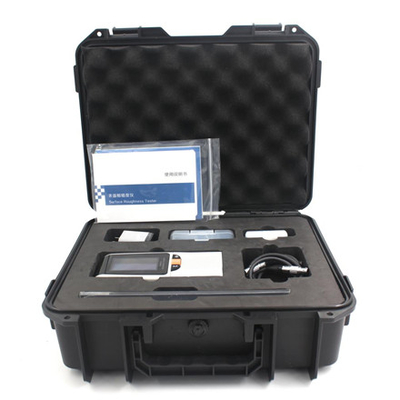

Configurazione standard
| Nome del prodotto |
QTY |
Nome del prodotto |
QTY |
| Macchina ospitante SRT-6671 |
1 |
Sensore standard RS100 |
1 |
| Piastra di campionamento standard |
1 |
Adattatore di alimentazione |
1 |
| Giacca sensore |
1 |
elenco di imballaggio |
1 |
| Piastra di prova |
1 |
Carta di garanzia |
1 |
| Specificità |
1 |
Certificazione |
1 |
Attrezzatura facoltativa
Piattaforma di misura del marmo per misuratore di rugosità
- La barra a vite viene sollevata e abbassata e la scanalatura in V è posizionata sulla piattaforma per misurare il pezzo di lavoro con una forma più piccola, il che può migliorare la precisione della misura.
- Dimensioni della piattaforma in granito: 350 mm × 195 mm × 340 mm
- Altezza di sollevamento verticale: 300 ± 1 mm
- Errore di ritorno verso l' alto e verso il basso: ≤ rotazione della ruota manuale 1 / 6 cerchio
- Peso: 10 kg
Piattaforma di misura della rugosità in ghisa
- Altezza di sollevamento: 300 ± 1 mm;
- Errore di ritorno: non più di 1 / 6 del volante;
- dimensioni della piattaforma di misurazione: 340 mm × 180 mm × 20 mm.
Stampa BT
Impresa termica opzionale da 58 mm per una facile stampa dei risultati delle misurazioni.
Sensore standard
