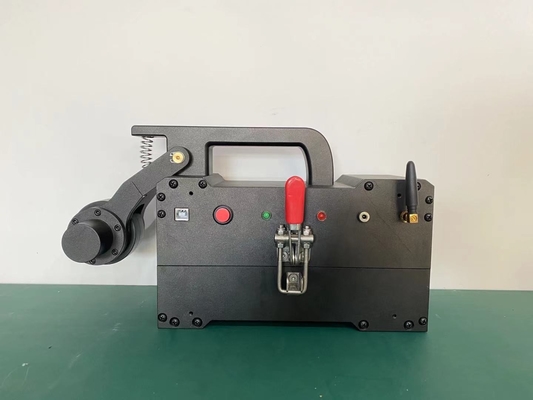

Detettore di difetti di corda di filo all-in-one HRD-100 con sensore wireless leggero

HUATEC Wifi Magnetic Wire Rope Defect Detector HRD-100 con sensore wireless tutto in uno

1.Specificazioni

Norme: GB/T21837-2008, ASTM E1571-2001 (specificazione standard per l'esame elettromagnetico del filo di acciaio ferromagnetici), GB/T5972-2006/ISO 4309:90, GB8918?? 2006

Distanza di rilevamento:Φ1,5 mm46 mm (scegliere una manica in rame diversa, 20 mm, 28 mm, 34 mm, 46 mm opzionale ora)
Velocità relativa tra sensore e cavo:0.06.0 m/s Migliore scelta:0.3 ∙ 1,5 m/s
L'intervallo massimo tra la manica di guida e la corda di filo: 2 ‰ 6 mm,intervallo consentito: 0 ‰ 15 mm

Tipo di file di uscita: Word file output

Alarme: allarme acustico e luminoso
Determinazione della posizione del filo di filo rotto
Accuratezza del giudizio qualitativo: 99,99%
Valutazione quantitativa
Errore di ripetibilità della sensibilità: ±0,055%
Errore di visualizzazione: ±0,2%
Errore di rilevamento della posizione, ((L): ±0,2%
Potenza: alimentazione del computer a 5 V
Peso del sensore: < 10 kg (sensore normale)

Temperatura dell'ambiente: -10°C~40°C

Pressione dell'aria: 86~106Kpa

Umidità relativa: ≤ 85%

Il sistema di finestre del rivelatore di computer a corda è il prodotto di rinnovamento del sistema GB che si basa sulla teoria del software DOS e sull'ideologia di guida dell'allarme di visualizzazione in tempo reale utilizza Visual Basic6.0 la base del linguaggio di programmazione, continua la compilazione di diventare.

Questa parte hardware del sistema utilizza il sensore magnetico avanzato nazionale e straniero e il modulo di campionamento indipendente di ricerca e sviluppo unifica, attraverso la guida WIFI,Immagazzinamento diretto dei dati in computer.

Questa parte del software di sistema è nella base di analisi di trasformazione wavelet, utilizzando la base del linguaggio di programmazione Visual Basic 6.0, porta avanti la compilazione per diventare.Realizzare funzioni quali l'acquisizione e il controllo dei dati, analisi dei dati, visualizzazione dei dati, archiviazione dei dati e così via.il segnale dinamico dei dati osservati e la sua situazione di cambiamento, e la visualizzazione in tempo reale del risultato ottenuto e invia l'allarme; Software aumentato la funzione di valutazione automatica;Nel difetto parziale dimostrato sulla sezione trasversale aumentata e nella percentuale di superficie totale della sezioneIl software e Windows sono completamente compatibili, si adattano al funzionamento inerziale dell'utente, utilizzano i file di Word per presentare il rapporto di esame di produzione.

Questo software di sistema può essere compatibile con il software DOS per il rilevamento di dati di campionamento e può analizzare l'elaborazione.

Il sistema di finestre ha adottato una procedura di funzionamento indipendente e il sistema di esame sicuro, può convenientemente essere adatto per ogni tipo di computer moderno,e completa una serie di procedure di esame.

2. Sistemi Domanda

2.1 Disponibilità dell'hardware dei computer

Processore: sopra Celeron 1.5 GHz
Memoria: 128 MB
Disco rigido: 10G
Connessione: WIFI

Monitor: sopra VGA

2.2 Richiesta di ambiente software:

• Questo sistema supporta il sistema operativo Windows XP, WIN7, WIN8, WIN10, Linux ecc.;

• Devo installare la piattaforma Microsoft Office Word.

3Introduzione dei sensori

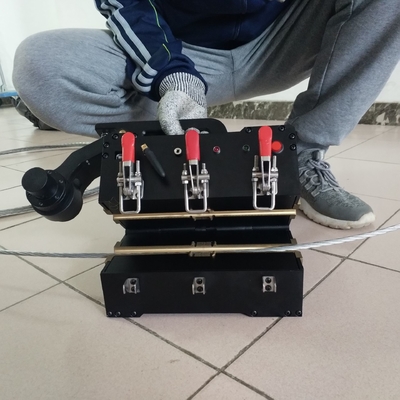

Sensore magnetico: il sensore è composto da localizzatore di spostamento (ruota guida, codificatore), l'installazione di magnetizzazione e l'organizzazione di campionamento.il filo e ha il movimento relativo, allora può raccogliere il segnale.

Indicatore di spostamento: ruota di guida ruotata in cerchio, l'encoder fotoelettrico invia l'impulso di istruzione di campionamento, realizzando campionamento in spazio uguale.

Installazione di magnetizzazione: quando il filo e ha il movimento relativo, completa il filo di magnetizzazione assiale.

Organizzazione del campionamento: quando il filo e il sensore hanno il movimento relativo,l'elemento Hall composto il canale di campionamento trasformerà il cavo di filo condizione di cambiamento di perdita di flusso magnetico in segnale di tensione di simulazione.
