HUATEC 20-2000Hz Ultrasonico Flaw Detector FD560 con soppressione del rifiuto 0 a 80% di altezza dello schermo intero

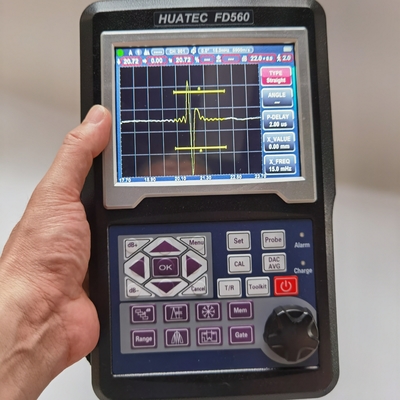

Detettore di difetti ad ultrasuoni HUATEC FD560

★ Dialogo interattivo user friendly aiuta operazioni come calibrazione, fare curve, ecc.

★Tutti gli strumenti necessari: DAC, AVG, TCG, AWS, ecc.

★Frequenza di ripetizione dell'impulso: 20-2000Hz regolazione precisa, scansione ad alta velocità, niente mancato.

★Alto rapporto segnale/rumore, eco chiaro e stabile, design anti rumore, perfetto per condizioni di lavoro difficili.

★AD a 12 cifre, campionamento ad alta velocità porta a un migliore diagramma dell'eco con tutti i dettagli.

★Può usare perfettamente la frequenza della sonda 20M.

★Registrazione video ad alta velocità in tempo reale per il rilevamento dei difetti, memoria dati USB illimitata.

★Connessione dei denti blu al dispositivo mobile per generare e stampare i rapporti di rilevamento in loco.

★Standard IP65, custodia in gel di silicio, impermeabile e resistente alla polvere, solida e durevole per sempre, supporto per l'ammortizzazione, che lo rende resistente in ogni angolo.

★La batteria dura 10 ore con una sola carica.

Specificità

Distanza: 0 - 10000 mm, alla velocità dell'acciaio

Velocità del materiale: 100 ∼ 20 000 m/s

Frequenza di ripetizione dell'impulso 20-2000 Hz

Intervallo dinamico: ≥ 38 dB

Linearità: orizzontale: +/- 0,2%, verticale: 2,5%, accuratezza dell'amplificatore +/- 1 dB.

Potenza di risoluzione:> 40 dB (5P14)

Risultato di sensibilità: > 62 dB

Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero

500 impostazione indipendenza, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di prova;

Grande memoria di 1000 A grafico

Modalità di prova: eco d'impulso, doppio elemento e trasmissione

Tipo di sonda: singola dritta, singolo angolo, doppia dritta, doppio angolo, attraverso, strisciante, superficie

Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione

Unità: pollice o millimetro

Richieste di potenza: corrente alternata 100-240 VAC, 50-60 Hz

Display Delay: -20 a 3400 μs

Ritardo/Offset zero della sonda: da 0 a 99,99 μs

Batteria interna ricaricabile a ioni di litio a potenza nominale di 7,2 V a 5200 mAh

10 ore di tempo di funzionamento nominale a seconda della luminosità del display

4 ore tempo di ricarica tipico

H×W×D(mm):220×175×40 (mm)

Peso:10,0 kg

Temperatura di funzionamento: da -10°C a 50°C

Temperatura di conservazione: -30°C a 50°C

Energia dell'impulso: 70V, 100V, 200V, 300V, 400V, 500V selezionabile

Rettifica: Mezza onda positiva, mezza onda negativa, onda completa, sistema RF

Larghezza di banda (pass band dell'amplificatore ): da 0,2 a 25 MHz

Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione

Sensibilità: 120 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6,0 dB.

Connessioni del trasduttore: BNC o LEMO

DivertimentoConioni

Disponibilità automatica della posizione precisa del difetto ((Profondità d,livello p,distanza s,amplitudine,sz dB,ф).

Dimensione dei difetti: misurazione automatica dei difetti utilizzando AVG o DAC/TCG, rappresentazione rapida dell'accettazione o del rifiuto dei difetti.

Calibrazione automatica del trasduttore Punto zero, angoli, bordo anteriore e velocità del materiale (V2 e due fori)

È conveniente utilizzare DAC/TCG e AVG per valutare l'eco, la curva può essere modificata e compensata.

Collegando U-Disk, l'unità può avere memoria illimitata.

Ci sono 17 standard nell'unità.

Connessione con denti blu al dispositivo mobile per generare e stampare i rapporti di rilevamento sul posto.1.

Funzione di correzione della superficie curva.

Funzione di misura dell'altezza della fessura.

Ampliare la porta:diffusione della portata su tutta la larghezza dello schermo.

Funzione di guadagno automatico.

Involucro: visualizzazione simultanea della scansione A in diretta a frequenza di aggiornamento di 70 Hz e dell'involucro della scansione A

Display.

Peak Hold: confrontare le forme d'onda di picco congelate con le scansioni A in diretta per interpretare facilmente i risultati dei test.

Scan Freeze: Display freeze contiene i dati sulla forma d'onda e sul percorso sonoro.

Alarme:Bip e LED.

Orologio in tempo reale.

Riempite l'eco.

Segno di cattura.

Colore di eco all'interno del cancello.

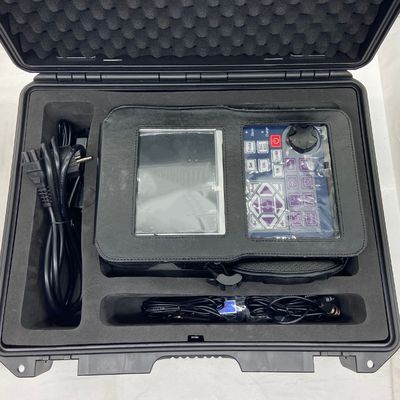

Pacco di strumenti di base

Detettore di difetti ad ultrasuoni portatile FD560

Trasduttore di fascio rettilineo (2,5 MHz, Φ20)

Trasduttore di fascio angolare (4 MHz, 8 mm×9 mm, 60°)

Cable di interconnessione per il trasduttore (BNC-LEMO 00,o LEMO 01-LEMO 00 facoltativo)

Batteria ricaricabile agli ioni di litio, 8 ampere orarie

Fonte di alimentazione/unità di caricamento

Manuale operativo in inglese

Certificato di taratura HUATEC

App Software

Cintura
