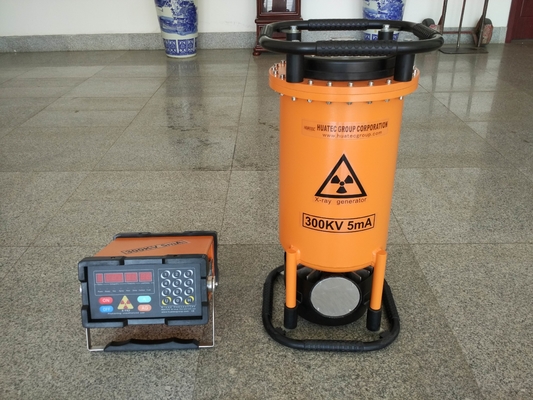

XXG-3005 Detettore di difetti portatile a raggi X a tubo ceramico
Breve introduzione
Il rivelatore di difetti a raggi X della serie XXG/XXQ prodotto dalla nostra azienda, HUATEC group corporation, che adotta tecniche a frequenza variabile e a frequenza costante.I regolatori della serie XXG/XXQ hanno una nuova struttura,perfetta prestazione e comodo da trasportare ecc. caratteri. Si basa su sistema di controllo microcomputer e struttura modulare,che rende la macchina integrata ottenere una migliore stabilità e affidabilità.Per la comodità dei clientiIl nostro generatore adotta isolamento a gas, raffreddamento forzato e anodo a terra.e ha ottime proprietà di piccolo volume e peso leggero.I prodotti sono stati ampiamente utilizzati per prove non distruttive nell'industria spaziale, nell'industria dell'ingegneria della saldatura, nell'industria navale, nell'industria dei tubi per caldaie, nell'industria dell'ingegneria petrolchimica,produzione di aeromobiliL'industria dell'automotive, dell'industria della difesa, ecc.
parametri principali
|
TIPO
Articolo 1
|
Fabbricazione in cui il prodotto è utilizzato |
| Spessore massimo di penetrazione Acciaio (A3) |
50 mm |
| Distanza focale |
600 mm |
| Tempo di esposizione |
5 minuti. |
| Tipo di film |
Tianjin III |
Disegno di intensificazione a doppio piombo
|
0.03 |
| Dispositivi per le stanze oscure |
20±2°C |
| Sviluppo |
Cinque minuti. |
| Nero |
1.5 |
| Input |
Voltaggio (V) |
220V±10% 50-60Hz |
| Capacità (KVA) |
2.0 |
| Prodotto |
Tensione del tubo (KVP) |
150-300 |
| Corrente del tubo (mA) |
5 |
| Stabilità |
± 1% |
|
Raggi X
Tubo
|
Focalizzazione mm2 |
1.5x1.5 |
| Angolo di radiazione |
40 ± 5° |
| Sensibilità |
k≤1,8% |
| Modalità di funzionamento |
Funzionamento intermittente, tempo di irraggiamento al tempo di raffreddamento è 1:1 |
|
Radiografia
Controller
|
Dimensione |
270×270×140 |
| Peso |
9 kg |
| Struttura del circuito |
Controllo microcomputer, struttura modulare, comando vocale |
|
Raggi X
Generatore
|
Frigorifero |
raffreddamento ad aria forzata |
| Isolamento |
SF6 Isolamento a gas |
| Pressione di lavoro |
0.35Mpa-0.45Mpa |
| Dimensione |
340×340×670 |
| Peso (kg) |
32 kg |
| Temperatura di funzionamento |
-10°C−+40°C |
Caratteristiche:
◆ adozione di un controllo microcomputer e di una struttura modulare, con una forte capacità antiinterferenza, un'alta automatizzazione e prestazioni affidabili.
◆Il parametro di impostazione, il processo di lavoro e l'indicazione del problema saranno indicati sullo schermo LED.
◆La chiave di invecchiamento indipendente è progettata per agevolare la macchina in modo conveniente.
◆Il tempo di irradiazione al raffreddamento è 1:1.
◆Il controller può riconoscere automaticamente il tipo di generatore a raggi X.
◆Il pannello a colori impermeabile all'acqua e alla polvere e la tastiera sonora digitale sono introdotti per selezionare prontamente e con precisione i parametri di esposizione.
◆Assicurare la sicurezza nell'utilizzo dello strumento.
Dispositivo di protezione da sovraccarico, sottoccarico e sotto temperatura.
◆È stata progettata una serratura di sicurezza unica che protegge l'operatore dai danni delle radiazioni.
◆Adottare la gamma più ampia di valori kv e risolvere il problema di difficoltà del breve raggio radiografico.
◆Funzione di ritardo dell'esposizione ------ il tempo di ritardo può essere impostato a meno di 10 minuti per mantenere l'operatore al sicuro dal luogo di lavoro.
◆Incontrare diversi generatori e funzionare in modo affidabile.
◆Il numero di esposizioni può essere accumulato.
(Dopo che l'unità è pronta, ma prima di premere il tasto "ON", è possibile premere tre volte il tasto "A" (tasto di ritardo) per controllare il numero di esposizioni e premere qualsiasi tasto per tornare indietro.)
◆Con uscita della lampada di avvertimento a raggi e terminale di collegamento del cavo di blocco porta-macchina.
(blocco porta-macchina ̇ quando la porta principale si apre, lo strumento interrompe automaticamente l'alta tensione per proteggere l'operatore)

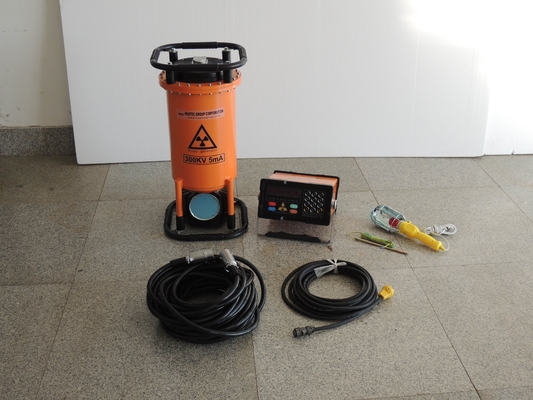

Fornitura standard
tubo a raggi X in ceramica direzionale 1 Pc
Generatore 1 set
Cable di collegamento ad alta tensione25 metri 1 pz.
Controller 1 Set
Cavo di alimentazione 10 metri 1 PC
Cavo di messa a terra 5 metri 1 PC
Accessori
1 set ((Inclusi: lampada di allarme,1 p.c.; carta di piombo, 1 scatola; cassette scure di pellicola 5 p.c.; schermo di intensificazione 5 p.c.; penetrometro di filo (IQI) 1 set; fusibile1 p.c.)
