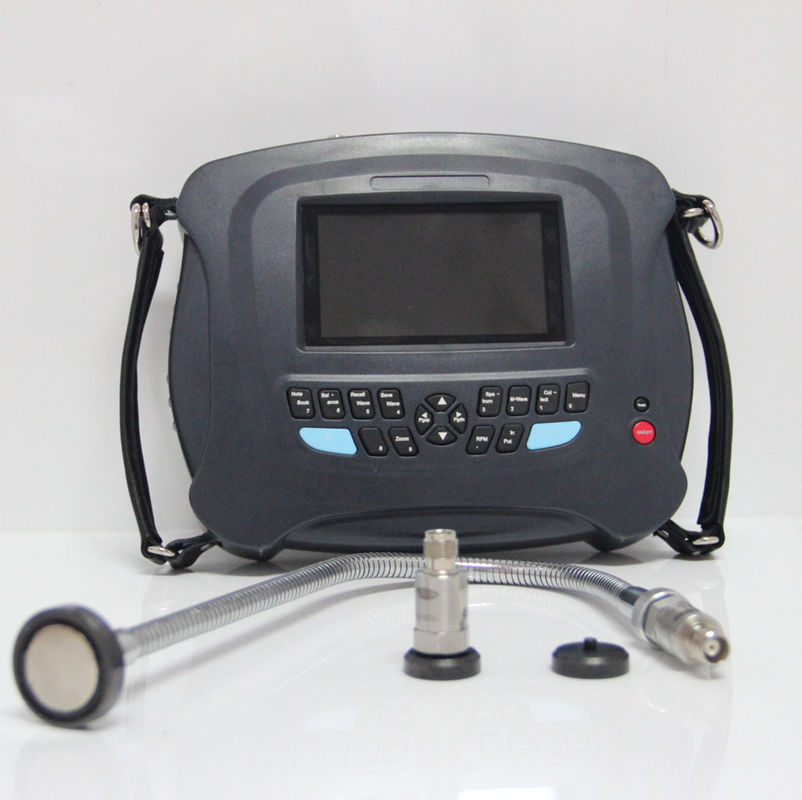

HG-904B4 Analisatore di vibrazioni di spettro FFT multifunzionale a 4 canali
HUATEC HG-904B 4 canale uno strumento multifunzionale, dotato di una porta di ingresso versatile che può connettersi a vari tipi di sensori.e tecnologie di diagnosi dei guasti, integrando in un'unica unità le capacità di monitoraggio delle condizioni delle apparecchiature e di diagnosi dei guasti.
L'analizzatore strumento include la funzione di acquisizione di dati di vibrazione a quattro canali,che può completare la misurazione delle vibrazioni in loco e memorizzare automaticamente decine di migliaia di valori e spettri delle caratteristiche delle vibrazioni dei punti di misurazionePuò anche visualizzare da uno a quattro canali di forme d'onda e spettri in modo sincrono in loco.completare la verifica del bilancio dinamico su un solo e su due lati in loco.BT4 e IP54
| Funzione principale |
Modello |
| Modello |
HG-904B4 |
HG-904B2 |
| Quantità di canale |
quattro canali |
doppio canale |
| Funzioni principali |
|
1"Verifica sincrona a tre canali, con valori di accelerazione, velocità, spostamento e di avvolgimento dell'asse raccolti simultaneamente da ciascun canale,nonché grafici dello spettro di frequenza dei parametri di allarme.
|
- Sì. |
1 canale |
| 2"Acquisizione sincrona a canale singolo o multicanale di qualsiasi parametro, qualsiasi intervallo di frequenza e qualsiasi grafico. |
1 o 2 o 3 o 4 canali |
1 o 2 canali |
| 3Tracciamento dell'asse, analisi start-stop, test di impatto. |
- Sì. |
- No |
| 4"Monitoraggio in tempo reale dei valori hardware e analisi in tempo reale dei grafici di tendenza per qualsiasi parametro e qualsiasi intervallo di frequenza; analisi in tempo reale dello spettro di frequenza e della forma d'onda. |
1 o 2 o 3 o 4 canali |
1 o 2 canali |
| 5"Tecnologia di monitoraggio dell'impulso di impatto del cuscinetto di rotolamento (valutare la lubrificazione e l'impatto del cuscinetto) " |
Facoltativo (nota d'ordine) |
Facoltativo (nota d'ordine) |
| 6,1 o 2 bilanciamento del piano |
- Sì. |
- Sì. |
| 7Sistema di analisi software di gestione delle attrezzature |
- Sì. |
- Sì. |
| 8Può essere collegato a ICP, sensore di carica, sensore di spostamento di corrente vorticale, sensore di velocità magnetoelettrico |
- Sì. |
- Sì. |
| 9Analisi relativa delle fasi |
Facoltativo (nota d'ordine) |
Facoltativo (nota d'ordine) |
Funzione principale:
Porte di ingresso multifunzione per vari sensori: (piezoelettrica, elettromagnetica, corrente di eccitazione, ICP)
-- display a colori da 5 pollici con interfaccia cinese per una visione chiara e bella
-- Un enorme spazio di archiviazione con un disco rigido da 16 GB che può memorizzare automaticamente decine di migliaia di valori di caratteristiche di vibrazione e spettri di punti di misurazione
-- acquisizione sincrona su quattro canali con campionamento AD a 24 bit
-- 1600,3200,6400 o 12800 linee di spettro FFT
-- Interfaccia di comunicazione USB 2.0 con un nuovo display di menu in stile finestra cinese per un funzionamento più semplice
-- Frequenza di analisi fino a 35 KHZ con 8 livelli opzionali
-- Analisi dinamica ad alta velocità a funzione completa, inclusi spettro di amplitudine, spettro di potenza, spettro logaritmico, ecc.
-- Visualizza vari valori delle caratteristiche del dominio temporale, tra cui valore di picco, valore di picco-picco, valore effettivo, fattore di picco, distorsione, curtosi, ecc.
-- Funzioni di analisi e di diagnosi multiple: analisi del cuscinetto/ingranaggio (analisi della demodulazione dell'involucro), diagnosi dei guasti, (test di bussata), diagnosi della frequenza naturale, ecc.
-- memorizzazione e riproduzione di dati/registri per il bilanciamento del rotore
-- il peso di prova può essere seletivamente rimosso o mantenuto e la sua qualità può essere stimata
-- Operazione di bilanciamento ad alta precisione con bilanciamento rapido per misurare e visualizzare valori di vibrazione, amplitudini, fasi
-- rilevamento e diagnosi di guasti di cuscinetti/ingranaggi mediante demodulazione dell'involucro hardware
-- Misurazione della velocità, misurazione del rumore, misurazione della fase, diagnosi della fase
-- impostazione manuale della soglia di attivazione (grande, media, piccola)
-- Può essere dotato del software EMD del sistema di gestione delle attrezzature (compreso il database dei cuscinetti)
Specificità dell'hardware:
| Statistiche |
Specificità |
| Modello |
HG-904B4 a quattro canali / HG-904B2 a doppio canale |
| Quantità di canale |
Quattro canali di vibrazione, un canale di tachimetro |
| Funzioni principali |
acquisizione sincrona a canale singolo o multicanale di vari parametri tra cui accelerazione, velocità, spostamento e involucro assiale |
| accuratezza |
± 5% |
| Conversione A/D |
campionamento AD a 24 bit |
| Display LCD |
Supporta l'input touch screen, display a colori da 5 pollici |
| Intervallo del tachometro |
120 ∼ 12000 giri al minuto |
| intervallo di temperatura dello strumento |
-20°55°C |
| intervallo di temperatura del sensore |
-20° ≈ 120°C |
| Batteria ricaricabile |
Batteria al litio ricaricabile 7.2V, 6800mA; tempo di ricarica 7 ore, tempo di lavoro continuo 8 ore |
| Caricabatterie |
8.V, 2A |
| Libreria diagnostica |
Database dei cuscinetti |
| Funzione di misura e intervallo |
Misura contemporaneamente quattro valori di parametro e spettri di parametro di allarme con una sensibilità di 100 mv/g
accelerazione di 0,1199,99 m/s2
velocità pari a 0,1199,99 mm/s
dislocamento di 1um ¢ 1999um
Valore dell'involucro assiale pari a 0,130 m/s2
|
| Funzione di analisi del software |
Analisi dello spettro di vibrazioni e della forma d'onda del dominio temporale, analisi dell'involucro, funzione di diagnosi precisa dei guasti per cuscinetti a rotolamento (quattro parti) Funzione di diagnosi dei guasti separata:L'hardware dello strumento ha una funzione separata di diagnosi dei guasti per la raccolta di altri spettri di parametri, cepstrum, spettro logaritmico e diagnosi dello spettro di potenza (acquisizione in tempo reale e visualizzazione in tempo reale) |
| Capacità di stoccaggio |
16G |
| Interfaccia esterna |
Carica e comunicazione USB2.0 |
| Funzione di uscita del report |
Rileva l'uscita del rapporto dati |
| Intervallo di risposta della frequenza di misurazione delle vibrazioni: |
2 ̊35KHz |
| Tipo di sensore connessibile: |
Sensore di accelerazione piezoelettrica, sensore ICP, sensore di velocità magnetoelettrica, sensore di corrente Eddy |
Visualizzazione del software:
Con il rapido sviluppo dell'Internet delle cose e delle piattaforme big data, abbiamo integrato i vantaggi funzionali del nostro sistema software esistente e adottato la piattaforma Windows.Net 3.5-5.0,Microsoft Visual Studio 2019 suiteLa comunicazione tra il sistema software e il collezionista adotta un'architettura UDP unificata e il sistema software è progettato con versioni sia di rete che stand-alone.Dopo quasi un anno di sforzi, abbiamo lanciato l'ultima versione del sistema di monitoraggio e diagnosi intelligente delle apparecchiature aziendali (di seguito denominato sistema EMD).Utilizzando il software client flessibile e gli strumenti di analisi completi, gli utenti possono monitorare i dati in modo più conveniente e analizzare le cause delle anomalie in modo più efficace.collettori di monitoraggio wirelessL'analisi dei dati in linea può essere completata dalla raccolta dei dati per rendere più completa l'analisi delle apparecchiature in loco.analizzando così in modo completo le tendenze e le anomalie dell'unità, identificando con precisione le cause delle anomalie e massimizzando la salvaguardia delle attrezzature in loco.
