HDR-01 DR Sistema di rilevamento di immagini digitali

HDR-01 DR Sistema di rilevamento di immagini digitali

1. panoramica

Con il continuo sviluppo della scienza e della tecnologia, le apparecchiature di prova sono costantemente aggiornate.e attraverso i propri sforzi, ha sviluppato un nuovo sistema di rilevamento di immagini digitali HDR-01.

Il sistema è in grado di presentare visivamente i risultati di ispezione delle saldature delle condotte nel computer in tempo reale ed è utile per gli operatori per giudicare i risultati di ispezione in loco.i risultati dei test in loco possono essere recuperati da remotoIl sistema può stampare direttamente le informazioni sulla posizione e la posizione del sito, l'ora, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo, il tempo.il numero di porta di saldatura del cantiere di lavoro, e alcune informazioni correlate sull'immagine senza modifiche, evitando completamente il sospetto di imbrogli.

Il sistema è composto dalle seguenti parti: PC remoto, carrello della scheda di imaging DR, carrello esterno della macchina di radiografia, crawler interno della tubazione di scatto e altri sistemi.Attraverso la rete locale wireless, il controllo e l'acquisizione (trasmissione) della mappa possono essere completati contemporaneamente.Il personale può controllare da remoto il computer per completare l'ispezione della saldatura della condotta e salvare l'immagine originale per il recupero e la pellicola piattaL'immagine del sistema è chiara e la valutazione a doppio filo soddisfa e supera pienamente i requisiti delle norme nazionali.

Lista delle configurazioni dell'apparecchiatura:

2. Composizione delle attrezzature

Il sistema è composto da due parti: attrezzature di tiro in tubo e attrezzature di tiro esterne.

Composizione interna dell'attrezzatura da tiro:

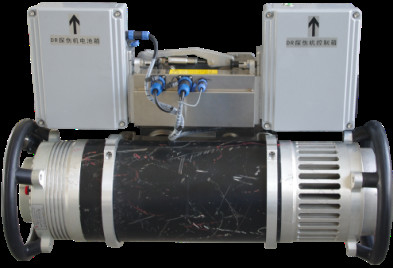

Crawler per condotte a raggi X ad alta frequenza, crawler per la parete esterna della condotta (portando un rilevatore a pannello piatto, un router centrale, un PLC per il computer inferiore), DR flat panel detector,Stazione di lavoro per PC (software di acquisizione e elaborazione di immagini digitali).

Composizione delle attrezzature da tiro all'aperto:

Automobile per l'arrampicata di pareti esterne di condotte (portando rilevatore a pannello piatto, router centrale, PLC del computer inferiore IP10), rilevatore a pannello piatto DR,carrello di arrampicata per la parete esterna della condotta (generatore a raggi X ad alta frequenza direzionale), router ausiliario, PLC del computer inferiore IP11), adattatore portatile di controllo ad alta frequenza, cavo dati, cavo di alimentazione, stazione di lavoro PC (software di acquisizione e elaborazione di immagini digitali),Stazione di lavoro per PC (software di acquisizione e elaborazione di immagini digitali).

3- Indicatori tecnici delle attrezzature corrispondenti

3.1 Dispositivo di acquisizione delle immagini:

Automobile da arrampicata sulla parete esterna della condotta (portando una scheda di acquisizione delle immagini)

Modello: PC10

Velocità di marcia: ≥ 100 mm/s

Il metodo di camminata adotta il tipo di binario per garantire il posizionamento perpendicolare alla cucitura di saldatura: ±1 mm e la precisione di posizionamento della direzione di camminata: ±1 mm;

- può soddisfare i requisiti di trasilluminazione centrale e rilevamento DR a doppia parete di tubi con un diametro inferiore a 1600 mm;

- adozione di un sistema di comunicazione wireless a doppia frequenza 5G, distanza di controllo: 100 metri (campo aperto);

¢ è alimentato da una batteria al litio a bassa temperatura integrata da 36 V, che è facile da sostituire e può funzionare normalmente a meno 40 °C;

- Tempo di lavoro: più di 8 ore (tempo di lavoro superiore a 10 ore se collegato al sistema di alimentazione elettrica della macchina a parete esterna);

Consumo di energia: ≤ 150 W;

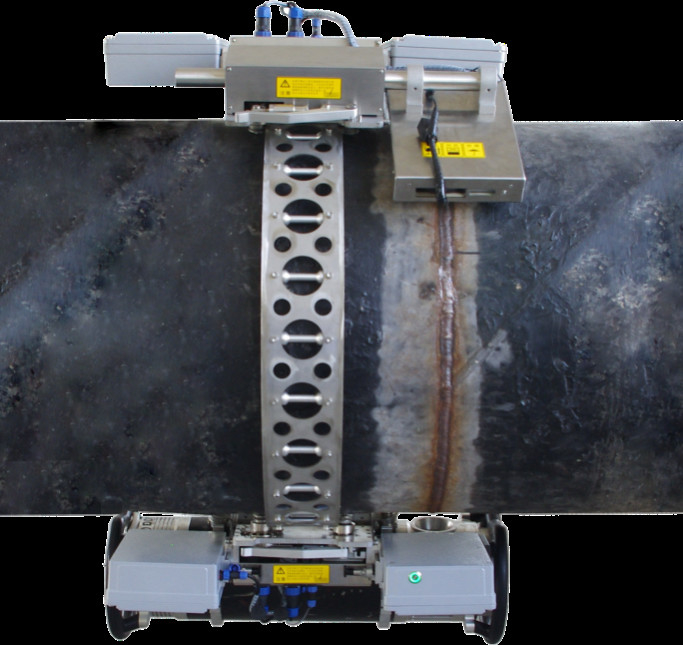

3.2 Salire sulla parete esterna della condotta (portando una macchina a raggi X)

Modello: PC11

Velocità di marcia: ≥ 100 mm/s

Il metodo di camminata adotta il tipo di binario per garantire il posizionamento perpendicolare alla cucitura di saldatura: ±1 mm e la precisione di posizionamento della direzione di camminata: ±1 mm;

¢ Può soddisfare i requisiti di guida della macchina a doppia parete a una sola ombra per tubi di diametro inferiore o uguale a 711 mm

- adozione di un sistema di comunicazione wireless a doppia frequenza 5G, distanza di controllo: 100 metri (campo aperto);

¢ è alimentato da una batteria al litio a bassa temperatura integrata da 36 V, che è facile da sostituire e può funzionare normalmente a meno 40 °C;

¢ Tempo di lavoro: oltre 10 ore;

Consumo di energia: ≤ 150 W;

Guidare in sincronia con la macchina di arrampicata (tabella di acquisizione delle immagini) al di fuori della parete del tubo per completare i requisiti di ispezione della trasilluminazione DR a doppia parete e a una sola ombra.

3.3 Detettore a pannello piatto (il pannello piatto è selezionato in base alle esigenze dell'utente, il prezzo è diverso)

- strato di conversione a raggi X: silicio amorfo;

Scintillatore: CSI;

¢ passo dei pixel: 120 μm;

️Area di imaging efficace del rivelatore:150 × 180 mm;

Matrice di pixel: 1280×1024;

¢ conversione AD: 6bt;

¢ Risoluzione della coppia di linee: ≥ 4,0LP/mm;

DQE@0.0LP/mm (2,5μGy, RQA5): 65%;

MTF@1.0LP/mm: 0.66;

MTF@2.0LP/mm: 0.35;

Dose minima di rilevamento: 14nGy;

L'energia di raggi (valore KV statico): 40~300kv;

¢ gamma di temperature ambientali: 5~35°C;

¢ gamma di umidità relativa: 10~75% PH;

Potenza nominale: 20W;

Energia di raggi ricevuta: 320 kV;

¢ Tempo di lavoro continuo: più di 10 ore;

L'alimentazione è di corrente continua 24V.

Batteria: batteria integrata 1 veloce;

Peso: 3 kg;

Protocollo di trasmissione dei dati wireless: 802.11ac.

3.4 Software di acquisizione e elaborazione di immagini digitali

Con la funzione di ispezione a una chiave, l'operatore seleziona il diametro del tubo e lo spessore della parete in base ai parametri di condotta preimpostati nel database software,e inserisce il numero di saldatura della saldatura ispezionata. Il sistema seleziona automaticamente i parametri prestabiliti e completa automaticamente l'intera saldatura.che può regolare la velocità di rilevamento, aumentare o diminuire la velocità di rilevamento e regolare la lunghezza del passo di rilevamento (temi di rilevamento) in base alle esigenze.

L'operatore può preimpostare la larghezza della finestra e la posizione della finestra prima della prova, in modo che la luminosità e il contrasto delle immagini raccolte siano coerenti.e possono essere valutati direttamente dopo la conclusione della raccolta.

- con inversione dell'immagine positiva e negativa, inversione e rotazione dell'immagine, ingrandimento e roaming dell'immagine, miglioramento dei bordi dell'immagine mediante interpolazione, ingrandimento/restauro parziale dell'immagine originale,etichettatura alfanumerica, marchi di immagine.

️ con misurazione del segmento di linea a regola.

- con misurazione dei difetti (misurazione geometrica di punti, linee, angoli, ecc.) e funzioni di marcatura dei difetti.

- con MFT doppio filamento (risoluzione spaziale) misurazione automatica e funzione di calcolo.

- visualizzazione in tempo reale del valore grigio, calcolo automatico e visualizzazione del valore medio.

- con funzione di misurazione e calcolo del rapporto segnale/rumore (SNR) normalizzato.

L'operatore senior può compilare e modificare i file del processo di transilluminazione in tempo reale e l'operatore può visualizzare i parametri e l'output del processo di transilluminazione dell'immagine in qualsiasi momento.

️ Ha la funzione di saldatura con cucitura di immagini di cucitura.

L'immagine è in formato DICONDE e può essere convertita in altri formati comuni come JPG.

3.5 Stazione di lavoro

Parametri tecnici della postazione di lavoro per l'acquisizione e l'analisi delle immagini:

Modello di dispositivo: Precision 3530

Marca dell'apparecchiatura:

Sistema operativo Windows10 originale

¢ Intel(R) Corc(TM)i7-8750H processore-CPU frequenza (MHz) 6 core, 9M, 2,20 GHz, 4,1 GHz, chipset Intel mobile CM246;

Il controller VGA adotta il chipset NVDIA GeForce950M4GB;

Memoria (RAM): 16~32 GB (DDR4 2666MHZ);

Disco rigido SATA: 512 GB (solid state) + 2 TB (meccanico);

¢ chip grafico: NvidiaQuadro P600+HD630, con 4 GB GDDR5 indipendente;

¢ 15,6" FHD WVA, 1920x1080, antirallentamento non touch, 72% gamma di colori, fotocamera e microfono, nessun supporto WWAN;

Peso: 2,21 kg;

¢ appoggio palmo: appoggio palmo a doppia punta senza chip di sicurezza + Thunderbolt;

Rete wireless: Intel® dual-band wireless AC 9560, 802.11ac, MU-MIMO dual-band 2x2 + Bluetooth 5.0;

con: lettore di schede intelligenti, interfaccia HDMI, interfaccia USB3.0;

¢ Fornitore di alimentazione: adattatore AC da 130W, barile da 7,4 mm;

¢ Disegno della custodia completamente sigillata: il livello di protezione è stato certificato P65, che può impedire l'ingresso di sabbia, polvere e liquidi;

3.6 Nome dell'apparecchiatura:

sistema di controllo e rilevatore di difetti a raggi X portatile ad alta frequenza a tensione costante

Modello: D300G

Temperatura dell'ambiente di funzionamento: -20°C~50°C

L'umidità dell'ambiente di funzionamento: ≤85%

L'intervallo di tensione di ingresso: AC190v~AC265v

L'intervallo di frequenza della tensione d'ingresso: 50 Hz~60 Hz

¢ grande schermo LCD da 7 pollici con display di menu cinese

¢ tubo a raggi X: tubo Cermet

¢ modalità di alimentazione del tubo a raggi X: tensione costante

¢ gamma di regolazione della tensione del tubo a raggi X: 120-300 kV

¢ Passo di regolazione della tensione del tubo: 1kv/passo

Corrente del tubo a raggi X: 0,5-3,0 mA

¢ Passo di regolazione della corrente del tubo: 0,1 mA/passo

Impostazione del tempo di esposizione massimo: 0,1~60 min (esatto a 0,1 min)

Potenza massima del tubo a raggi X: 900W

Frequenza di lavoro: 100 kHz

Dimensione del fuoco: 3,0 mm standard EN12543

Spessore di penetrazione: 70 mm (lunghezza focale 600 mm, tempo di esposizione 20 minuti, nerozza 2.0D)

¢ carico temporaneo: 100% (quando la temperatura ambiente è di 20°C, la condizione di potenza massima)

Angolo di radiazione: 40°×55°

Filtro aggiuntivo: equivalente in alluminio da 4 mm

Dimensioni della testa del tubo: Φ295×752 (compreso l'anello terminale)

Peso della testa del tubo: 30 kg

Cable di collegamento: 25 m

Cable di alimentazione: 10m

Dimensioni del controller: 410×228×300 mm

Peso del regolatore: 11 kg

Metodo di raffreddamento all'anodo: raffreddamento forzato ad aria

3.7 Ferrovie:

Specificità: φ711 mm
