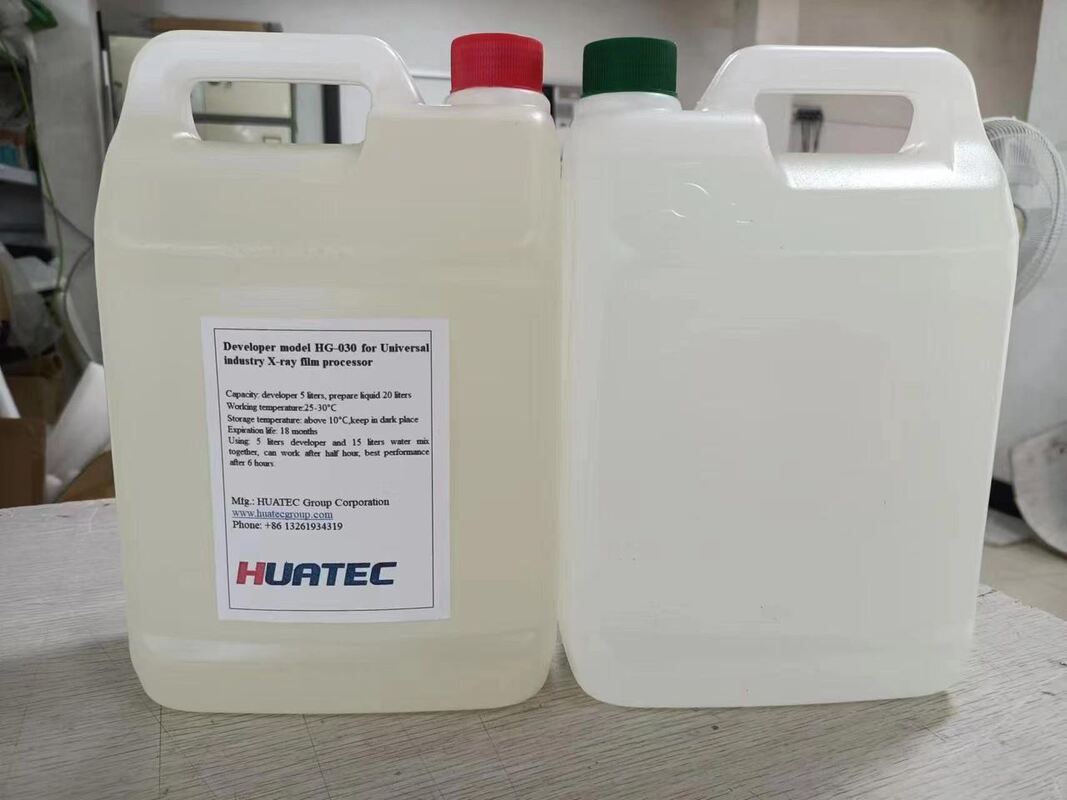

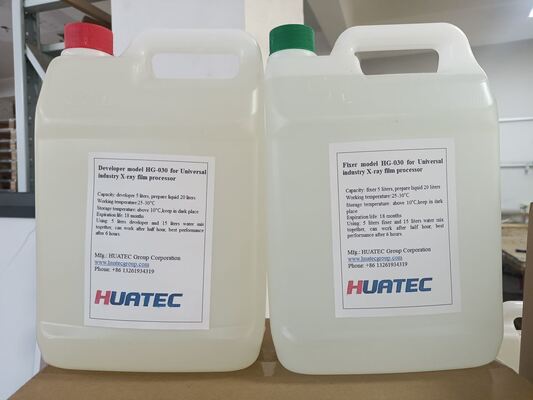

Sviluppatore e fissatore per pellicole radiografiche industriali HUATEC D5 e D7

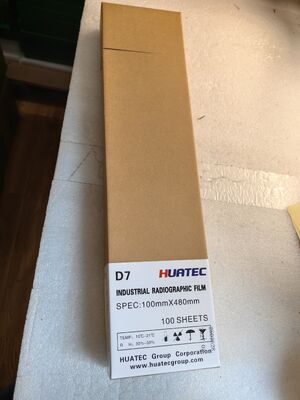

Nome del prodotto e specifiche del modello
| Modello |
Specifiche |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Altre specifiche e capacità di imballaggio possono essere fornite in base alle esigenze del cliente.
Caratteristiche e usi
La pellicola radiografica industriale è un tipo di pellicola ad alta risoluzione e alta definizione dell'immagine ampiamente utilizzata nel controllo non distruttivo delle difettosità. La pellicola ha alta sensibilità, alto contrasto, alta definizione,
Può essere utilizzata direttamente o con uno schermo di sensibilizzazione al piombo per l'esposizione a raggi X o γ. È adatta per componenti elettronici, materiali sintetici, fusioni e getti, saldature, ecc.
Test NDT per la cantieristica navale, la difesa nazionale e l'industria nucleare, l'industria aerospaziale e aeronautica, ecc. Utilizza una base di poliestere blu, rivestita su entrambi i lati con uno strato di emulsione, uno strato e
uno strato protettivo. Questa pellicola ha strati ricchi, alta risoluzione dell'immagine e buona definizione. Questa pellicola può essere sviluppata a temperatura ambiente, oppure può essere sviluppata con una macchina ad alta temperatura.
Caratteristiche e usi
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Prestazioni del prodotto
| Nome dell'indice |
unità |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Densità di nebbia |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Fattore di contrasto “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Tempo di solubilizzazione alcalina |
Minuti |
≥10 |
| Resistenza ai graffi durante lo sviluppo |
N |
≥0.8 |
Illuminazione di sicurezza e processo di lavaggio
La luce operativa di sicurezza nella camera oscura di questa pellicola è una luce di sicurezza cremisi con una lampadina da 15W. Quando la pellicola viene utilizzata per lo svolgimento, la distanza della lampada è generalmente superiore a 1,2 metri. Tempo di illuminazione cumulativo
Non più di 40 minuti. Il campione esposto deve essere sciacquato entro 2 ore. Il processo di lavaggio è mostrato nella tabella seguente.
| Metodo di risciacquo |
Altri paesi |
Temperatura / ℃ |
Tempo di sviluppo /min |
Tempo di fissaggio /min |
Asciugatura / ℃ |
trasporto
ml/m2 |
| Manuale |
D-19b |
20±0.5 |
5±1 |
10 |
Asciugatura naturale |
300 |
| Lavaggio automatico |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Curva di lavoro principale della pellicola
Nome del prodotto e specifiche del modello
| Modello |
Specifiche |
|
D4,D4-D,H4,LA400,D5,D5-D,
D7,D7-D,H7,H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm×356mm,195mm×275mm,70mm×200m,80mm×100m,80mm×200m |
Altre specifiche e capacità di imballaggio possono essere fornite in base alle esigenze del cliente.
Caratteristiche e usi
La pellicola radiografica industriale è un tipo di pellicola ad alta risoluzione e alta definizione dell'immagine ampiamente utilizzata nel controllo non distruttivo delle difettosità. La pellicola ha alta sensibilità, alto contrasto, alta definizione,
Può essere utilizzata direttamente o con uno schermo di sensibilizzazione al piombo per l'esposizione a raggi X o γ. È adatta per componenti elettronici, materiali sintetici, fusioni e getti, saldature, ecc.
Test NDT per la cantieristica navale, la difesa nazionale e l'industria nucleare, l'industria aerospaziale e aeronautica, ecc. Utilizza una base di poliestere blu, rivestita su entrambi i lati con uno strato di emulsione, uno strato e
uno strato protettivo. Questa pellicola ha strati ricchi, alta risoluzione dell'immagine e buona definizione. Questa pellicola può essere sviluppata a temperatura ambiente, oppure può essere sviluppata con una macchina ad alta temperatura.
Caratteristiche e usi
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4,D4-D,H4 |
C3 |
C3 |
Ⅰ |
C3 |
| D5,D5-D |
C4 |
C4 |
Ⅰ |
C4 |
| D7,LA400,D7-D,H7,H7-D |
C5 |
C5 |
Ⅱ |
C5 |
Prestazioni del prodotto
| Nome dell'indice |
unità |
D4,D4-D |
H4 |
LA400 |
D5,D5-D |
D7,D7-D,H7,H7-D |
| Densità di nebbia |
-- |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.10 |
≤0.12 |
| Fattore di contrasto “r” |
-- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
≥3.5 |
| ISO “S” |
-- |
≥1.5 |
≥1.0 |
≥0.6 |
≥1.5 |
≥2.0 |
| Tempo di solubilizzazione alcalina |
Minuti |
≥10 |
| Resistenza ai graffi durante lo sviluppo |
N |
≥0.8 |
Illuminazione di sicurezza e processo di lavaggio
La luce operativa di sicurezza nella camera oscura di questa pellicola è una luce di sicurezza cremisi con una lampadina da 15W. Quando la pellicola viene utilizzata per lo svolgimento, la distanza della lampada è generalmente superiore a 1,2 metri. Tempo di illuminazione cumulativo
Non più di 40 minuti. Il campione esposto deve essere sciacquato entro 2 ore. Il processo di lavaggio è mostrato nella tabella seguente.
| Metodo di risciacquo |
Altri paesi |
Temperatura / ℃ |
Tempo di sviluppo /min |
Tempo di fissaggio /min |
Asciugatura / ℃ |
trasporto
ml/m2 |
| Manuale |
D-19b |
20±0.5 |
5±1 |
10 |
Asciugatura naturale |
300 |
| Lavaggio automatico |
G-30 |
29±1 |
1.5～2 |
2 |
45～55 |
Curva di lavoro principale della pellicola
Curva di lavoro su alluminio pellicola D7 Curva di lavoro su acciaio pellicola D7
