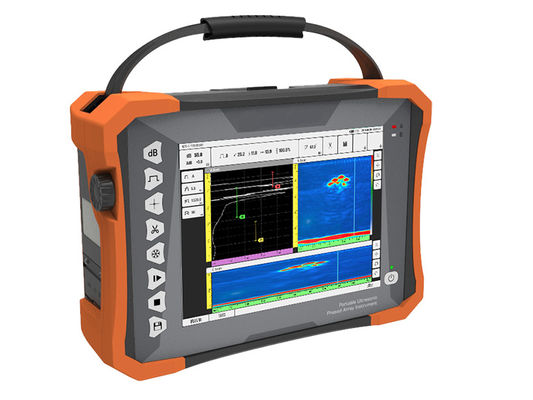

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector
HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Grande immagine :  HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: HPA-620
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: USD42090/set - USD47580/set
Imballaggi particolari: Imballaggio esterno del cartone
Tempi di consegna: 20-30 giorni lavorativi dopo aver ricevuto il vostro pagamento
Termini di pagamento: T/T, Western Union, PayPal, L/c
Contatto

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector

descrizione
Display: touch screen a 10.4 pollici Magazzinaggio: Interno: 64 GB; Esterno: flash disk USB
AC: 100V~240V 50Hz/60Hz Valutazione della protezione dell'ingresso: IP65
Evidenziare:

Rivelatore ultrasonico portatile del difetto

,

Rilevatore di difetti ad ultrasuoni Phased Array

,

Detettore di difetti ad ultrasuoni IP65

HPA-620 Rilevatore di difetti a ultrasuoni a scansione TOFD Phased Array 32:128PR portatile

L'HPA-620 è un rilevatore di difetti Phased Array portatile 32:128PR.

È dotato del modulo di ispezione a ultrasuoni convenzionale, del modulo TOFD, del modulo Phased Array convenzionale, supportando la scansione simultanea di TOFD e Phased Array, nonché sonde a doppia matrice. Caratterizzato da uno schermo tattile a prova di acqua e olio e capacità di registrazione dei dati di test completi, l'HPA-620 è un rilevatore di difetti Phased Array avanzato e intelligente.Parametro:


Canali

32:128
Modalità PA Modalità UT Modalità TOFD Numero
32:128 Apertura massima Parametro fisico Parametro fisico
Display
L'HPA-620 è dotato di uno schermo TFT di grado industriale da 10,4 pollici, con funzionamento tattile, che offre display ottimali in condizioni di forte illuminazione e all'aperto. Importazione
1 IPEX, 4 C5 Porte I/O
2 USB 3.0 (HOST), 1 USB 2.0 (HOST) DP (DisplayPort) (può trasferire a HDMI)
WIFI
Porta encoder LEMO 1B
Porta I/O TTL
GPS
Sì Archiviazione
Interna: 64 GB; Esterna: disco flash USB Peso
5 kg (senza batteria) Dimensioni
350 mm × 250 mm × 130 mm (L×P×A)
CA
100 V~240 V 50 Hz/60 Hz CC
13,5 V Tipo di batteria
Batteria al litio Capacità della batteria
Doppia batteria, ciascuna <100 WhDurata della batteria
≥4,5 ore Temperatura
Intervallo di temperatura di esercizio: -10℃~40℃ Intervallo di temperatura di stoccaggio: -20℃~60℃
Grado di protezione IP
IP65 UT
PRF
25 Hz~10 kHz Tensione del trasmettitore
20 V~110 V (carico da 50Ω) Larghezza dell'impulso
30 ns~1000 ns, passo di 5 ns Smorzamento
400Ω, 80Ω Frequenza di campionamento
100 MHz, 10 bit Larghezza di banda
0,5 MHz~20 MHz (-3 dB) Guadagno
0,0 dB~110,0 dB Eccedenza di sensibilità
≥60 dB (banda stretta), ≥52 dB (banda larga) (trasduttori 2.5P20, fori a fondo piatto da 200 mmφ2) Errore di linearità verticale
≤3% Errore di linearità orizzontale
≤0,1% Risoluzione
≥26 dB (2.5P20) Gamma dinamica
≥30 dB Filtro
Passa-alto, passa-basso, banda passante multipla stretta Rettifica
Onda intera Canali
32:128 Copertura massima
10000 mm (in onda longitudinale in acciaio) Gate
A/B/G Inizio gate
Gamma completa Larghezza gate
Inizio gate a gamma completa Soglia gate
1~99% Allarme
Sonoro/Ottico Punto di misurazione
Anteriore/Picco Lettura
16 Phased Array
Canali
32:128 Apertura massima
32 elementi Elementi massimi
128 elementi Legge di focalizzazione
≥1024 Angolo di scansione
-89°~89° Calibrazione
Velocità, ritardo, TCG, ACG, encoder Volume di test
1000 mm Incremento minimo dell'angolo
0,1° (regolazione automatica) Frequenza di campionamento
100 MHz, 10 bit Rettifica
Onda intera Altezza schermo A-scan
800% dell'altezza dello schermo (massimo) Guadagno analogico regolabile
80 dB PRF massimo
20 kHz Tensione del trasmettitore
20 V~110 V (carico da 50Ω) Tipo di impulso
Onda quadra bipolare Larghezza dell'impulso
30 ns~1000 ns, passo di 5 ns Larghezza di banda
0,5 MHz~20 MHz (-3 dB) Filtro
Passa-alto, passa-basso, banda passante multipla stretta Attivazione
Encoder, basato sul tempo Punto di misurazione
Anteriore/Picco Lettura
Ampiezza; percorso del fascio; orizzontale; profondità Risoluzione della misurazione
0,5 mm Modalità di scansione
L/S/C/D – scansione Lunghezza della scansione
≥15 metri Velocità di scansione
≥30 mm/s Caratteristiche:


Canali di ispezione

Modulo Phased Array 38:128PR

  • Scansione simultanea di TOFD e Phased Array
  • Supporta sonde a doppia matrice
  • TOFD a 2 canali; test a ultrasuoni convenzionali a 2 canali
  • La funzionalità dell'HPA-620 offre una grande soddisfazione delle varie esigenze degli utenti.

Modulo Phased Array


Ispezione di saldature a testa convenzionali; Ispezione di saldature a testa convenzionali (con scansione simultanea di TOFD e Phased Array)

  • Ispezione C-scan convenzionale per piastre
  • Ispezione convenzionale di bulloni
  • Ispezione convenzionale della corrosione
  • Ispezione TKY
  • Modulo TOFD

Impostazione dei parametri della procedura; impostazione dei parametri della sonda e del cuneo

  • Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura inferiore, angoli inclusi del fascio

.Display


L'HPA-620 è dotato di uno schermo TFT di grado industriale da 10,4 pollici, con funzionamento tattile, che offre display ottimali in condizioni di forte illuminazione e all'aperto.

  • Progettazione della procedura

Offrendo modelli di simulazione dei processi, l'HPA-620 può anche costruire un modello importando le dimensioni degli oggetti tramite software CAD. Personalizza il processo di ispezione dedicato degli utenti e fornisce un servizio completo per la gamma completa di soluzioni.

  • Ambito:

Ÿ Ispezione di saldature convenzionali

Ÿ Ispezione C-scan Phased Array di materiali compositi

Ÿ Ispezione di bulloni e tubi avvitati

Ÿ Ispezione di giunti in PE

Ÿ Soluzione per l'ispezione di saldature di tubi di piccolo diametro

HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector 0HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector 1HPA-620 Portable 32 128PR Phased Array TOFD Scanning Ultrasonic Defect Detector 2
