HPA-620PRT Touch Screen TFM 32 128PR Fase Array C Scansione Ultrasuoni Detector difetto

HPA-620PRT Touch screen TFM 32:128PR Scanner di difetti ad ultrasuoni

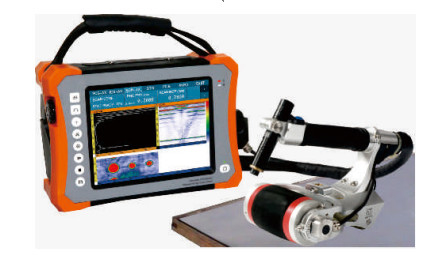

HUATEC HPA-620PRT è un nuovo rivelatore di difetti portatile 32:128PR in serie in fase.

E' dotato del modulo di ispezione ad ultrasuoni convenzionale, del modulo TOFD, del modulo convenzionale Phased Array e del modulo di imaging TFM, che supportano la scansione simultanea di TOFD e Phased Array,con una lunghezza massima di 20 mm o piùDotato di un touch screen impermeabile all'acqua e all'olio e di capacità di registrazione dei dati di test a corso completo, HUATEC HPA-620PRT è un avanzato rivelatore di difetti TFM in fase con funzione di scansione C.

Parametro:

Portata:

Ispezione delle saldature convenzionali

Ispezione in fase di materiale composito mediante scansione C in serie

Ispezione dei bulloni e dei tubi avvitati

Ispezione delle giunzioni PE

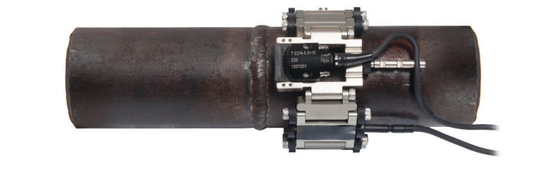

Soluzione dell'ispezione delle saldature di tubi di piccolo diametro

Caratteristiche:

Canali di ispezione

• 38Modulo dell'array in fase
• Modulo di imaging TFM
• Scansione simultanea del TOFD e dell'array in fase
• Supporta sonde a doppia matrice
• Dottore di controllo di velocità (TOFD) a due canali; prova ad ultrasuoni convenzionale a due canali

La funzionalità dell'HPA-620PRT offre una grande soddisfazione alle varie esigenze degli utenti.

Modulo di serie in fase

• Ispezione del TFM a onde longitudinali; ispezione del TFM a onde trasversali
• Ispezione TFM della saldatura a poppa; ispezione convenzionale della saldatura a poppa; ispezione convenzionale della saldatura a poppa (con scansione simultanea del TOFD e della serie in fasi)
• Ispezione C-scan TFM e ispezione convenzionale C-scan delle targhe
• Ispezione TFM e ispezione convenzionale dei bulloni
• Ispezione TFM contro la corrosione; ispezione convenzionale contro la corrosione
• Ispezione TKY

Modulo TOFD

• Configurazione dei parametri di procedura; configurazione dei parametri di sonda e cuneo

Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura inferiore, angoli inclusi nel fascio.

Visualizzazione

• L'HPA-620PRT è dotato di uno schermo TFT da 10,4 pollici di livello industriale, con funzionamento touch, che fornisce visualizzazioni ottimali sotto forte luce e all'aperto.

Progettazione della procedura

• Offrendo modelli di simulazione dei processi, l'HPA-620PRT può anche costruire un modello importando le dimensioni degli oggetti tramite il software CAD.Personalizzare l'utilizzo del processo di ispezione dedicato e fornire un servizio unico per la gamma completa di soluzioni.
