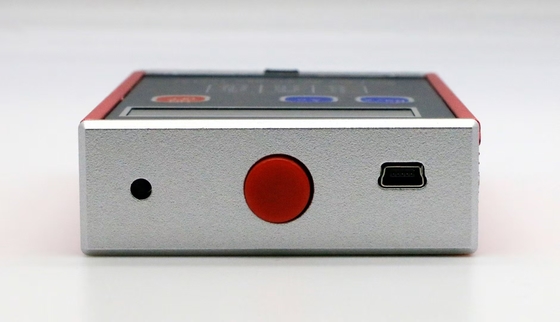

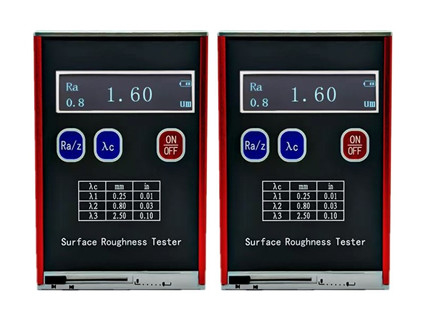

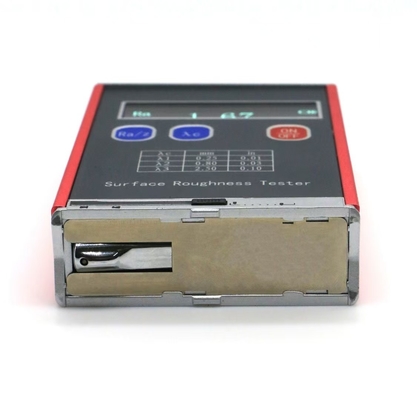

Testatore di rugosità superficiale di dimensioni tascabili Ra Rz Rt Rq
Introduzione generale
SRT-5000B è una nuova generazione di serie di tester di rugosità superficiale.portabilità e prestazioni stabiliIl tester è ampiamente utilizzato per misurare la rugosità superficiale di vari metalli e non metalli.La sua struttura integrata di sensore e corpo principale e il design portatile lo rendono adatto per l'uso nei siti di produzione.
1- Possedete Ra, Rz, Rt, Rq.
2- Di taglia tascabile, facile da trasportare, anti-urto e vibrazione.
3La taratura a un punto è semplice e facile da usare e può essere completata rapidamente dall'utente.
4Sensore ceramico piezoelettrico, solido e resistente.
5.256*64 display OLED con alta luminosità, basso consumo energetico e display di caratteri raffinati.
6Batteria al litio ricaricabile di grande capacità, lunga durata di funzionamento.
7.Possedere 0.25- 0.8, 2,5 tre tipi di lunghezza di campionamento.
8- Conchiglia di metallo, forte capacità anti-interferenza.
9.Conforme alle norme GB, ISO, DIN e JIS.
10. chip DSP ad alta velocità, alta velocità di calcolo.
11.Velocità di calcolo rapida, richiede solo 2 secondi per completare il calcolo dopo la corsa di misurazione.
Principio di funzionamento
Quando il sensore è stato azionato da un autista per effettuare un movimento lineare uniforme lungo la superficie di prova,lo stilo che tocca la superficie di lavoro si muove su e giù lungo la superficie di lavoro perpendicolarmenteIl suo movimento viene convertito in segnali elettrici, che vengono amplificati, filtrati e trasformati in segnali digitali attraverso A/D. I segnali vengono poi elaborati dalla CPU in Ra, Rz,Valori Rq e Rt e quindi visualizzati sullo schermo.
Tabella di lunghezza di campionamento raccomandata
| Ra (μm) |
Rz (μm) |
Lunghezza di campionamento λc (mm) |
| > 5 ~ 10 |
> 20 ~ 40 |
2.5 |
| > 2,5 ~ 5 |
> 10 ~ 20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 ~ 6.3 |
| > 0,32 ~ 0.63 |
> 1,6 ~ 3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0 ~ 1.25 |
| > 0,16 ~ 0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 ~ 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 ~ 0.125 |
Parametri tecnici
1.Parametri (μm):Ra, Rz, Rq, Rt
2. Lunghezza di traversazione (mm):6
3. Lunghezza del campione (mm):0.25- 0.80, 2.50
4. Lunghezza di valutazione (mm):1.25, 4.0, 5.0
5.Terrazza di misura (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Errore di visualizzazione: ± 10 nm + 0,1 A
7.Ripetibilità del valore visualizzato:<6%
8.Stillo: punta di diamante raggio:10 μm±1 μm Punta di diamante angolo:
9.Forza di misurazione stazionaria e le sue variazioni dello stilo:
Forza di misurazione stazionaria: ≤ 0,016N
Variazione della forza di misura: ≤ 800N/m
10.Pressione del sensore dipendente dallo scivolamento: ≤ 0,5 N
11- Batteria:3Batteria a ioni di litio da.7V
12.Dimensioni totali: 106 mm × 70 mm × 24 mm
13.Peso: 200 g
14Condizioni di funzionamento:
Temperatura: -20°C-40°C
Umidità relativa:< 90%
Nessuna vibrazione; nessun materiale corrosivo
15- Condizioni di conservazione: Temperatura: -25°C-60°C Umidità relativa:< 90%
-
-
| |
Parte |
Quantità |
| Norme |
Ospite SRT-5000B |
1 |
| Adattatore di alimentazione 5V |
1 |
| Cavo USB |
1 |
| Manuale operativo |
1 |
| Carta di garanzia |
1 |
| Certificato di taratura |
1 |
| Lista di imballaggio |
1 |
| Certificato qualificato |
1 |
| Cassa attrezzature |
1 |
| Opzionale |
Modello di campione standard |
1 |
| supporto in vetro |
1 |
-
