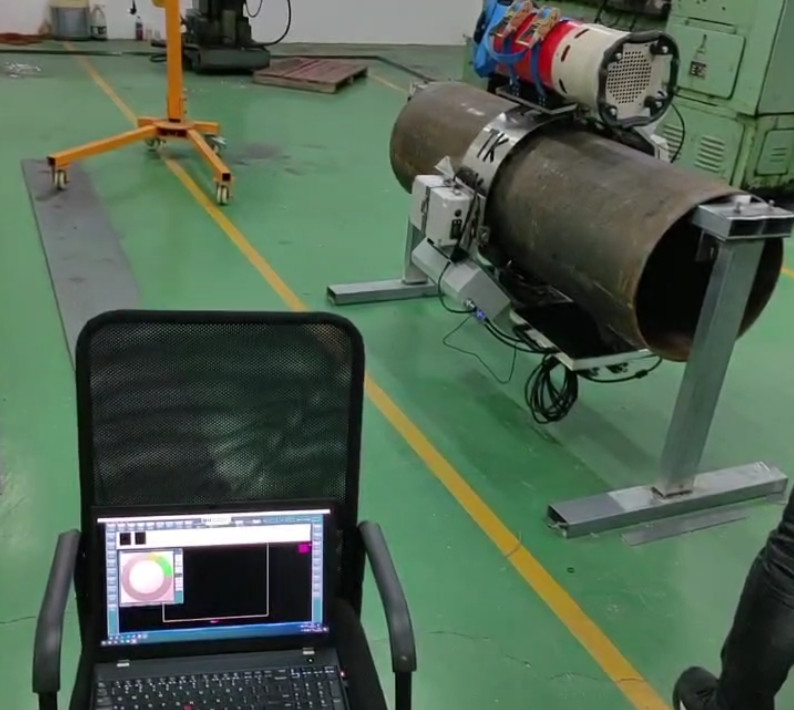

HXPC-200A DR Panel Detector Pipeline Outer Wall Crawler System
1Introduzione generale
(1) Marca delle attrezzature: HUATEC
(2) Modello: HXPC-200A
(3)Velocità di marcia:≥ 100 mm/s;
(4) La modalità di cammino adotta il tipo di binario per garantire l'orientamento verticale della saldatura: ± 1 mm, l'orientamento della direzione di cammino
Accuratezza: ± 1 mm;
(5) Può soddisfare i requisiti di guida di una macchina a doppia parete a una sola ombra di raggi direzionali per condotte con diametro inferiore a 1600 mm;
(6) Utilizzare il sistema di comunicazione wireless a doppia banda 5G, distanza di controllo: 100 metri (terra aperta);
(7) L'uso di una batteria al litio a bassa temperatura integrata da 36 V, facile da sostituire, in grado di funzionare normalmente a -40°C;
(8) Orario di lavoro:più di 8 ore;
(9) Consumo di energia: ≤ 150 W;
(10) Azionamento sincrono con il veicolo di arrampicata a parete di tubo (scanner piatto) per completare i requisiti di rilevamento DR a doppia parete a ombra singola

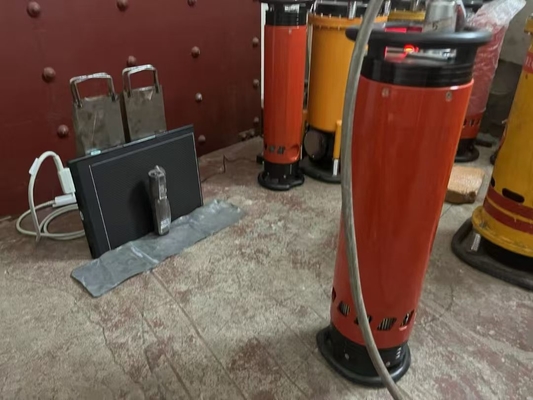

2. Detettore di difetti portatile a raggi X
Nome dell'apparecchiatura: apparecchio portatile per il rilevamento di difetti a raggi X ad alta frequenza a pressione costante
| Modello |
XXG 300JYGF |
| tubi a raggi X |
tubo metallico ceramico |
| Modalità di alimentazione del tubo a raggi X |
tensione costante |
| Intervallo di regolazione della tensione del tubo a raggi X |
50-300 kV |
| Passo di regolazione della tensione del tubo |
1 kV/passaggio
|
| Corrente del tubo a raggi X |
0.5-3.0mA |
| Passo di regolazione della corrente del tubo |
0.1mA/passaggio |
| Tempo massimo di esposizione |
99 minuti e 59 secondi.
|
| Intervallo di regolazione dell'alta pressione di ritardo |
0-99 secondi
|
| Potenza massima del tubo a raggi X |
900 W |
| Frequenza di funzionamento |
100 kHz
|
| Dimensione del fuoco |
AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)
|
| Spessore di penetrazione |
65 mm (acciaio A3, lunghezza focale 700 mm, pellicola HUATEC D7, nero negativo ≥ 2.0, 10 minuti)
|
| Tasso di carico temporaneo |
100% (a temperatura ambiente di 20°C, condizioni di potenza massima)
|
| Angolo di radiazione |
40° x 55° |
| Filtro interno |
1 mmBe |
| Filtro aggiuntivo |
4 mm Alquivalente
|
| Dimensione della testata |
φ295 mmx775 mm (compreso l'anello termico) |
| Peso della testa del tubo |
29 kg |
| Cavo di connessione |
50M |
| Cavo di alimentazione |
10M |
| Dimensioni del controller |
465 mmx154 mmx323 mm
|
| Peso del regolatore |
110,3 kg |
| Potenza di ingresso |
200-250VAC, 47-400Hz |
| Metodo di raffreddamento mediante anodo |
raffreddamento ad aria forzata |
| Temperatura ambiente ammissibile |
-20°C~+40°C |
3Gli accessori standard sono:
Dispositivo di arrampicata per la parete esterna dei tubi a rivelatore DR
Macchine a raggi X, tubi, apparecchi per arrampicata per pareti esterne
Detettore digitale di piattaforma 1024,76μm, area d'immagine 233 x 97mm
Software di acquisizione e elaborazione di immagini digitali
Calcolatore portatile
Detettore di difetti a raggi X ad alta frequenza a pressione costante (direzionale)
Ferrovia di guida a striscia (Personalizzata in base alle esigenze del cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
