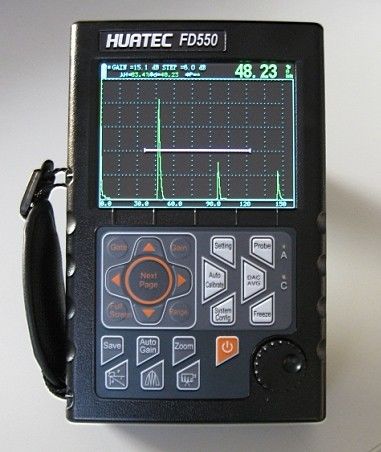

FD550 A Scan B Scan Detector di difetti ad alta risoluzione digtale ad ultrasuoni

FD550 A scansione B scansione Alta risoluzione Digtal Ultrasuoni Flaw Detector

Caratteristiche principali:

Calibrazione automatica, guadagno automatico, guadagno da 0 a 130 dB

DAC,AVG,TCG,B scansione,AWS,6dBDAC

cattura ad alta velocità e rumore molto basso

Alloggiamento in metallo solido, impermeabile all'acqua/olio, impermeabile alla polvere

Visualizzazione di alta contrasto della forma d'onda da luminoso

Potente software e report possono essere esportati in Excel

Display automatico della posizione precisa del difetto ((Profondità d,livello p,distanza s,amplitudine,sz dB,ф);

L'interruttore automatico a tre manopole (profondità d,livello p,distanza s);

calibrazione automatica del trasduttore: punto zero, angoli, bordo anteriore e velocità del materiale;

Comodo da realizzare e utilizzare DACTCG e AVG per valutare l'eco, la curva può essere modificata e compensata

Funzioni DAC di 6 dB;

500 impostazione indipendenza, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di prova;

Grande memoria di 1000 A grafico

Scansioni automatiche di guadagno e di guadagno;

tenuta di picco e memoria di picco;

B scansione;

AWS D1.1

Il processo di riproduzione e di riproduzione dei video è automatizzato; la lunghezza del video è illimitata.

Potenti software e report possono essere esportati in Excel;

batteria Li, durata di lavoro continua fino a 12 ore;

Il software incorporato può essere aggiornato online;

• Altre funzioni di assistente

  • Display freeze;
  • grado di eco automatico;
  • angoli e valore K;
  • funzione di blocco e sblocco dei parametri del sistema;
  • Calendario dell' orologio elettronico;
  • due portali di impostazione e indicazione dell'allarme;
  • allarme di porta e DAC;
  •

• Specificità

  Titolo	Parametro	Titolo	Parametro
  Distanza di misurazione ((mm)	0 ¢ 10000	Modalità di misura	Singolo, doppio, attraverso
  Errore di linearità verticale	≤ 3%	Rifiuto	0~80%
  Errore di linearità orizzontale	≤ 0,1%	Dislocamento dell'impulso (μs)	-20 ¢ +3400
  Risultato della sensibilità	≥ 62 dB	Zero (μs)	0.0 ¢ 99.99
  Intervallo dinamico	≥ 32 dB	Tipo di porta	BNC ((Q9)
  Potere di risoluzione	≥ 36 dB	Temperatura di funzionamento (°C)	-20 ¢50
  Intervallo di frequenza ((MHz)	0.5 ¢ 20	H×W×D(mm)	240×156×48
  Guadagno (dB)	0 130	Peso ((kg)	1.0 (con batteria)
  Velocità del materiale ((m/s)	1000 15000



• Fornitura standard:

  Unità principale

  2.5MHZ-ф20 sonda dritta

  4MHZ-8x9mm, sonda ad angolo di 60 gradi

  4A/9V adattatore di alimentazione

  Cavo di connessione della sonda (BNC a BNC)

  Cavo di connessione della sonda (BNC a Lemo 00)

  Manuale d'uso

  Cassa da trasporto

  Convertitore RS232-USB



  Accessori aggiuntivi:

  Software di gestione dei dati

  Cavi di gestione dati RS232

  Sonde diritte (5MHZ-ф20)

  Sonde dritte (2.5MHZ-ф20)

  Sonde dritte (2.25MHZ-ф20)

  Sonde diritte (1MHZ-ф20)

  Proiezione angolare (4MHZ-45 gradi, 8*9mm)

  Proiezione angolare (4MHZ-60 gradi, 8*9mm)

  Proiezione angolare (4MHZ-70 gradi, 8*9mm)

  Proiezione angolare (4MHZ-80 gradi, 8*9mm)

  Proiezione angolare (2MHZ-45 gradi, 8*9mm)

  Proiezione angolare (2MHZ-60 gradi, 8*9mm)

  Proiezione angolare (2MHZ-70 gradi, 8*9mm)

  Proiezione angolare (2MHZ-80 gradi, 8*9mm)

  Probe T/R (5MHz-ф20mm, fuoco 15mm)

  Sonde T/R (2.5MHz-ф20mm, fuoco 15mm)

  Cavo di connessione alla sonda (BNC-BNC)

  Cavo di connessione alla sonda (BNC-Lemo 00)

  Cavo di connessione alla sonda (BNC-Lemo 01)

  Cavo di collegamento alla sonda (Lemo 00-Lemo 01)

  Batteria agli ioni di litio

  Adattatore di alimentazione (4A/9V)

  Cavo di alimentazione

  Cassa in pelle

•
