Sistema di rilevamento delle perdite di saldatura con scatola a vuoto

Sistema di rilevamento delle perdite di saldatura della scatola a vuoto

2. Parametro tecnico

1. Introduzione del prodotto

Il rilevamento delle perdite delle scatole a vuoto è un metodo comunemente utilizzato, come il rilevamento delle perdite di saldatura della saldatura di fondo del serbatoio e del recipiente a pressione.la dimensione geometrica della scatola di vuoto sul mercato è approssimativamente: la larghezza è di circa 200 mm, la lunghezza di circa 600 mm, l'altezza di circa 300 mm e il peso varia da 5 kg a 10 kg.l'ispettore si accovaccia per applicare una certa pressione sulla scatola a vuoto per assicurarsi che il sigillo tra il bordo della scatola a vuoto e l'oggetto sottoposto a prova sia intatto, e quindi la pompa a vuoto aspira l'interno della scatola, quando il grado di vuoto nella scatola raggiunge il valore di pressione negativa specificato nella norma.È possibile verificare se vi è una perdita nella posizione rilevata dal finestrino trasparente della scatola vuotoDopo aver completato il rilevamento, aprire la valvola di aspirazione per riempire l'interno della scatola di aria.l'ispettore può spostare la scatola del vuoto alla posizione di rilevamento successiva per il rilevamento.

Poiché la scatola della scatola di vuoto ha un certo peso, se il numero di saldature testate è grande, come una saldatura di poche migliaia di metri di lunghezza,allora gli ispettori si accovaccieranno e si alzeranno per migliaia di volte, e spostare la scatola di vuoto per un lungo periodo, gli ispettori spenderanno anche un sacco di forza fisica; A causa del completamento di un rilevamento della posizione, il personale di rilevamento deve fare accovacciato,pressione, in piedi, muovendo azioni ripetute, quindi si ritarderà molto tempo, l'efficienza è molto bassa; Inoltre, se il sigillo non è stretto, gli ispettori devono spendere molto sforzo,Anche in ginocchio per mettere pressione sulla scatola del vuoto, e talvolta utilizzare vecchi vestiti o vecchi panni macchiati d'acqua e altri oggetti, la scatola è circondata per garantire la sigillatura, che richiede anche tempo e lavoro.

Per assicurare una buona tenuta tra la scatola del vuoto e la parete del serbatoio e il fondo del serbatoio, è necessario che il serbatoio sia completamente chiuso.l'ispettore deve esercitare una grande forza sulla scatola di vuoto sia in direzione verticale che orizzontaleTuttavia, poiché l'ispettore si trova di fronte a un muro alto e la posizione di rilevamento si trova in un angolo molto basso, l'ispettore non tiene o afferra la scatola di vuoto in questa posizione.Li rende troppo forti., quindi si sprecano molto tempo e sforzo a sigillare i bordi della camera.

Per risolvere i problemi di cui sopra, la nostra azienda ha sviluppato due tipi di scatole di rilevamento delle perdite delle cuciture di saldatura, che rendono più facile ed efficiente il rilevamento delle perdite delle cuciture di saldatura del fondo del serbatoio.

2Caratteristiche della scatola a vuoto saldata dritta

1) Il fondo è montato con una ruota a piedi e la molla è sopra la ruota a piedi.la spugna di sigillamento sul fondo della scatola vuoto deve essere tenuta a circa 10 mm di altezza dal suolo. Il personale di ispezione può facilmente spingere la scatola di vuoto a camminare senza piegarsi per sollevare e piegarsi, e l'operazione è conveniente e veloce per piegarsi direttamente con i piedi

2) Nel rilevamento delle perdite, l'ispettore si trova sulla scatola del vuoto e si basa sulla propria gravità dell'ispettore per deformare la spugna di sigillamento per raggiungere lo scopo di sigillamento.La velocità di sigillamento è veloce e l' efficienza è elevata, e ci vogliono solo circa 20 secondi per completare il rilevamento delle perdite in un punto

3) La scatola a vuoto è dotata di una barra ausiliaria, che può essere utilizzata per spingere la scatola a vuoto a camminare;È anche il braccio per il personale di ispezione quando si trovano sulla scatola vuoto per garantire la sicurezza del personale di ispezioneIl braccio è inoltre dotato di una valvola di aspirazione dell'aria e il personale di rilevamento può completare il lavoro di sollievo della pressione della vera scatola di vuoto senza la necessità di battere la vita.

4) Il misuratore del vuoto e la valvola di sicurezza sono installati sulla scatola.in modo che non sia necessario spegnere la pompa a vuoto frequentemente, risparmiando tempo e accelerando la velocità delle ispezioni.

5) Utilizzando la scatola del vuoto, il rilevatore può completare il lavoro di rilevamento delle perdite solo in posizione verticale, il che riduce notevolmente l'intensità del lavoro del rilevatore,specialmente l' intensità del lavoro della vita

Diagramma di saldatura drittaHV1800F LED

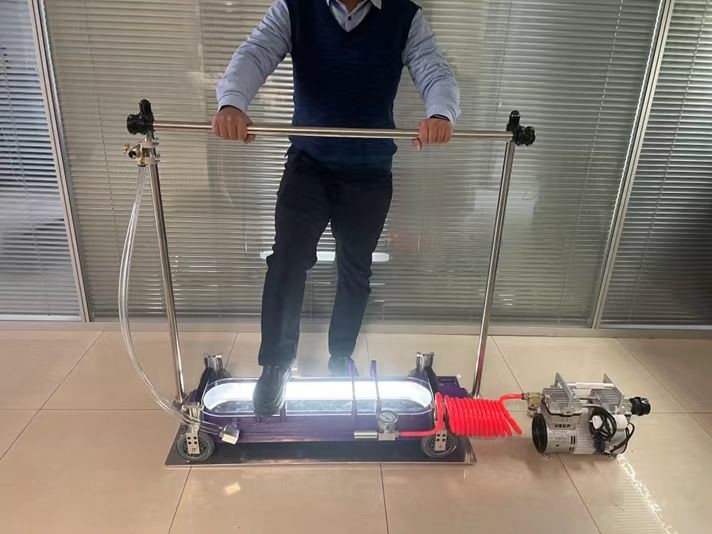

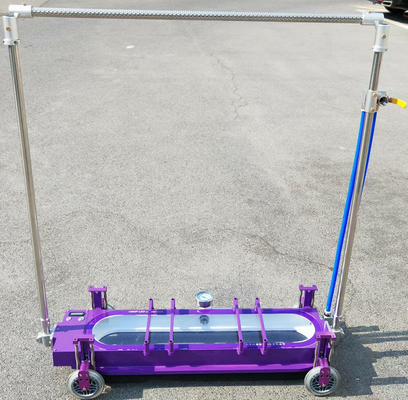

Foto reale di una scatola a vuoto a saldatura drittaHV1800F LED

3Caratteristiche della scatola a vuoto di filettatura

1) Il lato è dotato di una ruota a piedi, che può spingere la scatola del vuoto a camminare; spugna di tenuta adesiva per bordo, montata su entrambi i lati di un binario di guida,per ciascun lato del binario di guida montato su un motore a micro spinta (spinta di un singolo motore di 19 kg) e un elettromagneto (aspirazione singola di 80 kg)

2) Quando viene alimentato, esso viene assorbito sulla parete del serbatoio come punto fisso per l'applicazione della forza, il che equivale a fissare una estremità del motore a punta sulla parete del serbatoio.il motore della barra di spinta spingerà la scatola di vuoto per muoversi verso la parete del serbatoio, comprimendo così la spugna di tenuta per garantire la tenuta della scatola di vuoto

3) Utilizzando la scatola vuoto, la velocità di sigillamento è veloce, l'efficienza è elevata, e il rilevamento di un punto di perdita richiede solo circa 20 secondi

4) Come per la scatola a vuoto a saldatura dritta, la canna ausiliaria è dotata di una valvola di aspirazione dell'aria, oltre all'elettromagneto e all'interruttore di comando del motore della canna,la scatola è dotata di misuratore del vuoto e di valvola di sicurezza, quando il grado di vuoto raggiunge il valore impostato, si accende la valvola di sicurezza, in modo che il grado di vuoto nella scatola di vuoto sia mantenuto al valore costante impostato,in modo che non sia necessario spegnere frequentemente la pompa a vuoto, risparmiando tempo e accelerando la velocità di ispezione

Foto reale di filetto di saldatura scatola vuotoHC1400-LED

Foto reale della scatola di saldatura di filettatura motore della barra di spinta ed elettromagnete

Pompa a vuoto

3Requisiti per i parametri tecnici:

3.1 Scatola a vuotoHV1800F LEDper la prova di saldature per giri e per saldature per giri

3.1.1 Grado di vuoto: non inferiore a 60 kPa;

3.1.2 Lunghezza di rilevamento della saldatura: non inferiore a 800 mm;

3.1.3 Controllare i tipi di saldature: saldature per cerchi e saldature per cerchi sul fondo del serbatoio;

3.1.4 Requisiti relativi al diametro del serbatoio: applicabili a tutti i diametri dei serbatoi;

★3.1.5 Modalità di funzionamento: il personale di ispezione può eseguire l'intera operazione in piedi;

★3.1.6 Sistema di illuminazione: sistema di illuminazione a LED in scatola sottovuoto;

3.1.7 alimentazione del sistema di illuminazione: batteria al litio integrata da 3Wh, durata di alimentazione non inferiore a 16 ore;

★3.1.8 Ruota mobile: il box Vacuum è dotato di 4 ruote mobile, 4 ruote mobile con molla possono essere sollevate, possono spingere il box Vacuum a camminare;

★3.1.9 barra ausiliaria: la valvola di sollevamento della pressione è installata sulla barra ausiliaria e il personale di rilevamento può interrompere la valvola di sollevamento della pressione quando si trova in posizione normale.

★3.1.10 Materiale di tenuta dei bordi, spugna ad alta densità

3.2 Scatola a vuotoHC1400-LEDper la prova di saldature a filettatura

3.2.1 vuoto: non inferiore a 60 kP;

3.2.2 lunghezza di rilevamento della saldatura: non inferiore a 400 mm;

3.2.3 Tipo di saldatura di ispezione: saldatura a filetto;

3.2.4 diametro del serbatoio: ≥ 5 m;

★3.2.5 Modalità di funzionamento: il personale di ispezione può eseguire l'intera operazione in piedi;

★3.2.6 Sistema di illuminazione: sistema di illuminazione a LED in scatola sottovuoto;

3.2.7 alimentazione del sistema di illuminazione: batteria al litio integrata da 3Wh, durata di alimentazione non inferiore a 16 ore;

★3.2.8 Ruota mobile: la scatola del vuoto è dotata di 2 ruote mobile, 2 ruote mobile con molla possono essere sollevate, possono spingere la scatola del vuoto a camminare;

★3.2.9 barra ausiliaria: la valvola di sollevamento della pressione è installata sulla barra ausiliaria e il personale di rilevamento può attivare la valvola di sollevamento della pressione quando si trova in posizione normale;

★3.2.10 Altre funzioni ausiliarie: due elettromagneti con 85 kg di forza di aspirazione e due motori a punta con 19 kg di forza di spinta sono installati su entrambi i lati della scatola del vuoto.

★3.2.11 Materiale di tenuta dei bordi, spugna ad alta densità

3.3 Pompa a vuoto

3.3.1 Tensione: 220V 50/60 Hz;

3.3.2 Pressione di progettazione: 92 kPa;

3.3.3 Tipo di pompa: pompa elettrica a vuoto con ventola;

3.3.4 portata: 200 l/min;

3.3.5 Peso: non più di 10,5 kg;

3.3.6 Potenza: non superiore a 450 w.

3.3.7 Rumore della macchina: ≤ 58 dB

4Requisiti di configurazione

4.1 Pompa a vuoto: 1pc

4.2 Saldatura a polpetto e a sedere Scatola a vuoto: 1 set

4.3 Scatola di saldatura a filettatura: 1 set

4.4 Tubo d'aria morbida: 1 set

4.5 Batteria di alimentazione della pompa a vuoto: 1pc

4.6 Manuale: 1 copia;

4.7 Scatole di spedizione: 3 pezzi
