HCDX-C300S Detettore di difetti di bobina magnetica di tipo 300 mm aperto e chiuso

HCDX-C300S Detettore di difetti di bobina magnetica di tipo aperto-chiuso da 300 mm

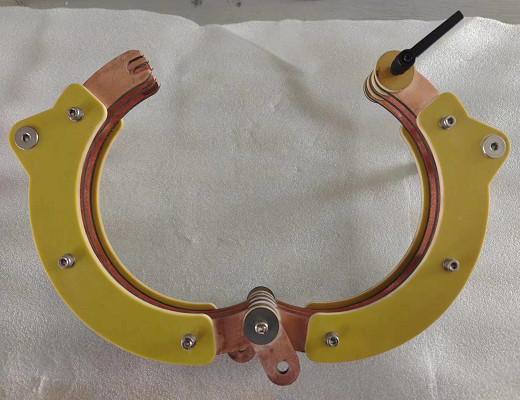

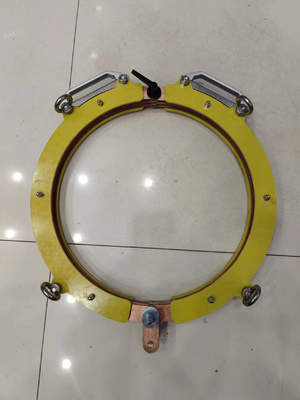

Il rilevatore di difetti di particelle magnetiche a bobina aperta-chiusa facilita l'ingresso del pezzo di lavoro nella bobina.

I parametro principale

II Introduzione delle funzioni

1, Magnetizzazione - avviare il campo elettromagnetico per magnetizzare il pezzo da lavorare;

2, demagnetizzazione - il campo di demagnetizzazione inizia a demagnetizzare il pezzo da lavorare;

3, allarme di sovra-temperatura - la bobina è dotata di un sensore di temperatura integrato a 75 °C. Quando la temperatura impostata è superata, entra nello stato di protezione;

III Installazione e messa in servizio

Installazione:

1. l'apparecchiatura deve essere installata in un ambiente asciutto privo di polvere metallica, gas corrosivi e articoli infiammabili ed esplosivi;

2La temperatura del mezzo circostante non deve essere inferiore a - 10 °C e superiore a + 40 °C;

3- l'umidità relativa dell'aria non deve essere superiore all'85%;

4. La connessione dei tubi e dei fili tra l'apparecchiatura di installazione e ciascuna struttura ausiliaria deve essere collegata secondo il segnale di indicazione e la base della spina;

5. l'alimentazione (alimentazione, fonte di aria, ecc., in funzione dell'ambiente di installazione e delle condizioni di funzionamento dell'apparecchiatura) e il guscio dell'apparecchiatura è affidabilmente messa a terra;

Immissione in servizio:

1. dopo l'installazione dell'apparecchiatura, verificare prima se tutti i fili di collegamento e le viti di fissaggio sono allentati e cadono;

2. utilizzare strumenti per misurare se la tensione all'estremità superiore dell'interruttore principale della macchina soddisfa i requisiti dell'ambiente di installazione e delle condizioni di funzionamento dell'attrezzatura;

3. controllare ogni azione di funzione, premere manualmente o attivare ogni interruttore di funzione e eseguire di conseguenza ogni azione di funzione dell'apparecchiatura;

4- controllo dell'effetto di demagnetizzazione: verifica se il magnetismo residuo dopo la demagnetizzazione soddisfa i requisiti;

5Dopo aver superato la messa in servizio e l'ispezione, l'apparecchiatura può essere messa in produzione.

IV Manutenzione di routine

Dopo l'uso dell'apparecchiatura devono essere eseguite le seguenti operazioni:

1. Spegnere l' interruttore di alimentazione e tagliare l' alimentazione dell' apparecchio;

2. Tagliare l' interruttore principale di alimentazione esterna;

3. pulire la macchia di olio sulla superficie della bobina e mantenere pulita l'intera attrezzatura;

4- controllare la linea di connessione del circuito, il cavo e il fissaggio per vedere se sono allentati e se sono invecchiati entro un mese;

5- verificare ogni giorno se la concentrazione della sospensione magnetica soddisfa lo standard;

6. per pulire le macchie di olio sulla superficie dell'apparecchiatura deve essere utilizzato un lavaggio neutro;

7Se il guscio è danneggiato, è vietato continuare a usarlo;

6, Principio di rilevazione dei difetti

Principi dell'elettromagnetismo

La corrente magnetizzante forma un campo elettromagnetico attraverso la superficie del pezzo di lavoro ferromagnetica (AC e DC a mezza onda hanno effetto cutaneo).L'esistenza di difetti taglierà la linea magnetica di forzaLe particelle magnetiche si accumulano per formare segni magnetici.L'esistenza di difetti può essere giudicata osservando segni magnetici (i segni magnetici sono in realtà difetti ingranditi).

Metodo di magnetizzazione longitudinale

In altre parole, utilizzando il metodo della bobina, il pezzo di lavoro viene infilato nella bobina o posto tra il giogo magnetico composto da due bobine.il campo magnetico longitudinale viene generato nella bobina e passa lungo l'asse lungo del pezzo da lavorare per controllare la crepa circonferenziale.
