Acciaio di stagno sul rame strato galvanizzato Multifunzione spessore di rivestimento

Placcatura di stagno su cali di spessore multifunzione strato zincato di rame

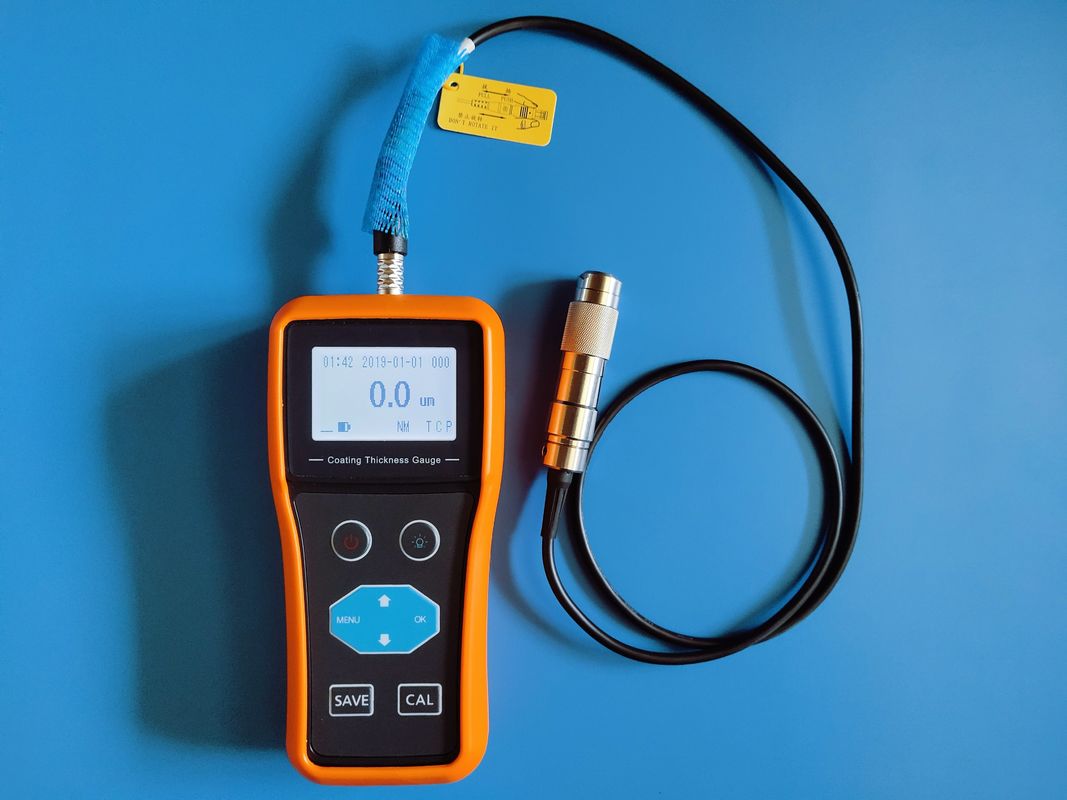

TG-6105 è un indicatore di spessore del rivestimento portatile a corrente magnetica e parassita, può rapidamente, senza danni, la precisione per misurare i substrati in metallo magnetico (come acciaio, ferro, lega e acciaio magnetico duro, ecc.) Sull'assoluto di rivestimento magnetico (come zinco, in zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zinco, a zenmo, a zenmo, a zen nel tela ecc.) Sullo spessore dello strato conduttivo (come gomma, vernice, plastica, film di ossidazione anodica, ecc.),

NM: tipo di sonda, T: placcatura di stagno su rame, C: compensazione della temperatura in tempo reale, P: misurazione singola

Applicazione:

Può essere utilizzato in laboratorio, può anche essere utilizzato nel sito di ingegneria, è ampiamente utilizzato nella produzione, nell'industria della lavorazione dei metalli, nell'industria chimica, nell'ispezione delle materie prime e in altri campi di test, è lo strumento necessario per la protezione dei materiali.

Standard:

• GB/T 4956 - 2003 Misurazione dello spessore del rivestimento dei rivestimenti non magnetici su substrati magnetici - Metodo magnetico
• GB/T 4957 - 2003 Misurazione dello spessore del rivestimento dei rivestimenti non conduttivi su metalli a matrice non magnetica con il metodo di corrente di corrente elemperia
• JJG 818 - 2018 Strumento di misurazione del rivestimento di tipo magnetico e di corrente di corrente elevatore
• JB/T 8393 - 1996 Strumento di misurazione del rivestimento magnetico e di corrente di corrente elevatore
• GB/T 15675-2008 Elettrogalvanizzazione continua, piastra in acciaio rivestita in lega di zinco-nickel e striscia di acciaio
• GB/T 2518-2008 Foglio d'acciaio zincato a caldo e striscia di acciaio

Caratteristiche:

• Adotta chip di campionamento ad alta precisione e un modello di calibrazione speciale, con una tecnologia avanzata di compensazione della temperatura in tempo reale, può ottenere una gamma completa di misurazione accurata e può misurare accuratamente lo spessore dell'elettroplaggio ultra-sottile e del livello di ossido inferiore a 20um
• Può essere misurato allo stesso tempo lo spessore dello strato zincato e il peso unitario (versione gram)
• Supporta una varietà di specifiche della sonda, la sonda può essere nuovamente abbinata allo strumento principale dopo l'usura, prolungando efficacemente la durata della sonda
• ha una misurazione a punto singolo ad alta precisione, misurazione della scansione, misurazione del peso unitario (versione del peso gram TG-6105p), misurazione della differenza, misurazione media e altre modalità di misurazione
• Ha la calibrazione a punti zero, la calibrazione di un punto, la calibrazione di due punti e le funzioni di calibrazione di base, può correggere automaticamente l'errore del sistema
• ha la funzione di archiviazione dei dati e può essere raggruppato ai dati salvati per l'analisi statistica
• può impostare i limiti superiore e inferiore del valore di spessore, oltre l'intervallo di allarme automatico di ronzio
• Con la funzione prompt dello stato di accoppiamento, comprensione intuitiva dello stato di misurazione
• Visualizza informazioni ricche, inclusi valore di spessore, stato di accoppiamento, informazioni sulla quantità elettrica, tempo di prova, stato di archiviazione, ecc.
• Modulo Bluetooth integrato (versione Bluetooth opzionale) e interfaccia mini-USB, stampante Bluetooth opzionale e può comunicare con PC o dispositivi terminali intelligenti per la trasmissione di dati cablati e wireless
• Supporta la misurazione online in tempo reale, il controllo delle istruzioni (versione delle istruzioni), il software host può essere aggiornato
• Può essere dotato di interfaccia di comunicazione rs232, rs485, opzionale per il modello on line
• può essere personalizzato lo spessore di misurazione del modulo e del sensore di misurazione dello spessore

Parametri tecnici:

Guida alla sonda della serie TG-6105

Tipo di sonda		F sonda (Induzione magnetica)						N sonda(Eddy Current)
Utilizzo		Rivestimento non magnetico sul substrato di metallo magnetico						Rivestimento non conduttivo su substrato di metallo non magnetico
Tipo di sonda		FM	Fl	Fx	Ft	Fs	Fh	Nm	Nl
Intervallo di misurazione (μm)		0 ~ 1500	0 ~ 3000	0 ~ 10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Accuratezza di misurazione (μm)	Calibrazione di base	± (0,5+1% H)	± (1+2% H)	± (1+3% H)	± (1+1% H)	± (0,5+1% H)	± (1+2% H)	± (0,5+1% H)	± (1+2% H)
	Calibrazione del punto zero	± (1+2% H)	± (1+3% H)	± (2+5% H)	± (1+2% H)	± (1+2% H)	± (1+3% H)	± (1+2% H)	± (1+3% H)
Min. Raggio di curvatura		convesso 1,5 mm	convesso 1,5 mm	10 mm convesso	convesso 1,5 mm	convesso 1mm	convesso 1,5 mm	3mm convessa	convesso 6mm
Min. Raggio dell'area		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Spessore critico della piastra		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Temperatura (° C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Direzione di misurazione
Ambito comune di applicazione		Sonda standard   Strato di vernice di rivestimento convenzionale, ecc.	Strato di vernice più spesso della sonda, rivestimento spray, ecc.	Strato anticorrosione ultra-spessore,   Strato di protezione antincendio ecc.	L'area stretta all'interno del tubo con sonda ad angolo retto	Piccola sonda, piccolo pezzo, fissaggio, ecc.	La sonda ad alta temperatura può resistere ad alta temperatura di 300 ℃	Strato di ossido di sonda standard, rivestimento a spruzzo,   Stagno placcato in rame, cromo placcata	Rivestimento sonda più spessa, rivestimento di vernice, ecc.

Guida al modello della serie TG-6105

NOTA: RS232/485 e altra porta di comunicazione opzionale per il modello in linea
