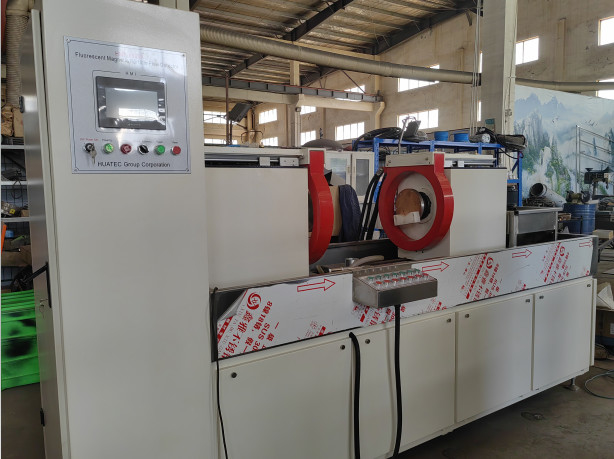

Macchine per rilevare difetti di particelle fluorescenti magneticheHMP-6000A
Principio di funzionamento
La rilevazione dei difetti delle particelle magnetiche utilizza l'interazione tra il campo di fuga magnetica e la polvere magnetica nel punto difettoso del pezzo da lavorare,che sfrutta la differenza tra i difetti superficiali e quelli quasi superficiali dei prodotti in acciaio (come le crepe)In questo caso, il campo magnetico di questi materiali, dopo la magnetizzazione, viene distorto in caso di discontinuità.con un'intensità di potenza superiore a 50 W/cm3Attrazione di polvere magnetica per formare un accumulo di polvere magnetica sul difetto - segni magnetici, in condizioni di illuminazione adeguate, che mostrano la posizione e la forma del difetto
Applicazione
La macchina di rilevamento dei difetti delle particelle magnetiche fluorescenti viene utilizzata per rilevare la superficie e la superficie vicina dei pezzi ferromagnetici (come bulloni, perni, buste, ingranaggi, anelli di ingranaggi, albero motore, ecc.).) a causa della contraffazione, spegnimento, macinatura, fatica causata da crepe e inclusione di scorie e altri difetti minori.
Parametro tecnico
Intervallo di rilevamento: diametro (φ400 mm), lunghezza 1000 mm
Metodo di rilevamento: rilevamento di particelle magnetiche fluorescenti o non fluorescenti
Modalità di magnetizzazione: magnetizzazione circonferenziale, longitudinale, composita
Distanza tra gli elettrodi: 0~1000 mm (regolabile)
Modalità di fissaggio: fissaggio pneumatico
Corrente magnetizzante: 0~6000A
Effetto di demagnetizzazione:5 А/cm
Sensibilità di rilevamento: film di prova standard A1 (15/50) visualizzato chiaramente
Fornitore di alimentazione: trifase a 5 fili AC 380V 50Hz
| Parametri di prova |
| Nome attuale |
Climatizzazione |
| Corrente magnetizzante circonferenziale ((A)) |
5500 |
| Metodo di magnetizzazione longitudinale |

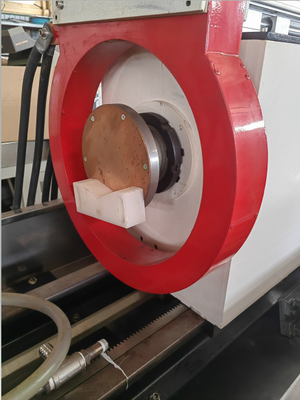

Giogo elettromagnetico, bobina situata all'interno della scatola degli elettrodi |
| Corrente di magnetizzazione longitudinale (A) |
¥50 |
| Diametro massimo della bobina (mm) |
500 |
| Distanza massima dei poli (mm) |
1000 |
| Controllo |
Manuale |
| Interfaccia operativa |
Dispositivo touch |
| Clampaggio ((*) |
pneumatici |
| Testa di elettrodo mobile |
2 PCS |
| Modalità di rotazione |
elettrico |
| Metodo di magnetizzazione AC |
Magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita |
| Metodo di demagnetizzazione AC |
Demagnetizzazione automatica di attenuazione |
| Tempo di spruzzatura |
manuale |
| Tempo di magnetizzazione |
ogni volta |
| Tempo di osservazione di rotazione |
cerchio |
| Tempo di demagnetizzazione |
ogni volta |
| scatola di cattura |
Volume 40L; dotato di rullo, funzione di miscelazione, |
| filtro in acciaio inossidabile, doppio uso per olio e acqua |
| Illuminazione della luce bianca |
¥1000 lx |
| Errore di misurazione corrente |
≤ ± 10% |
| Fonte di aria |
0,08-0,1MRa |
| Potenza |
3 fasi a 5 fili, 380V±10%, 50Hz |
| Dimensione complessiva ((mm) |
Lungo:2500 |
| Larghezza: 800 mm (non è necessaria una camera buia) |
Norma esecutiva
Dispositivo di rilevamento di difetti di particelle magnetiche: GB/T8290-2011
Condizioni di osservazione per l'ispezione delle particelle magnetiche: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method ASTM E1444-01 (Società americana per i materiali e le prove: metodo di prova delle particelle magnetiche)
Unione europea, norma internazionale: DIN EN ISO 9934-2-2003
Configurazione standard
1 macchina principale di rilevazione di difetti di particelle fluorescenti magnetiche
Sistema di recupero dello spray a sospensione magnetica 1 set
Un gaussmetro
1 tubo di misurazione della concentrazione in sospensione magnetica
