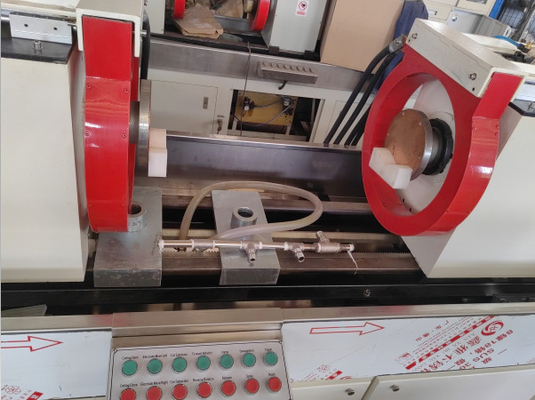

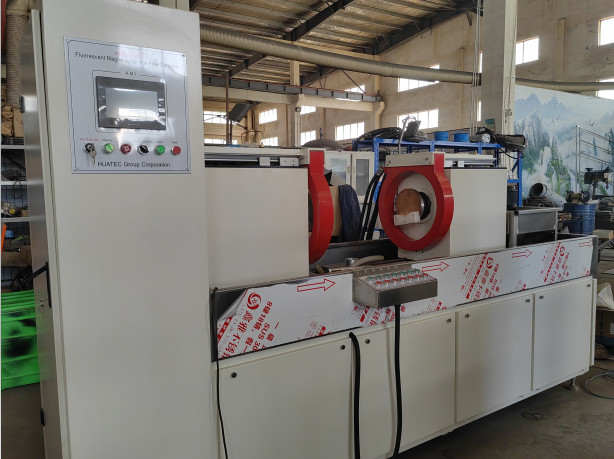

Detettore di difetti di particelle fluorescenti magnetiche con touch screen
Processo di prova:
Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Principio di funzionamento
La rilevazione dei difetti delle particelle magnetiche utilizza l'interazione tra il campo di fuga magnetica e la polvere magnetica nel punto difettoso del pezzo da lavorare,che sfrutta la differenza tra i difetti superficiali e quelli quasi superficiali dei prodotti in acciaio (come le crepe)In questo caso, il campo magnetico di questi materiali, dopo la magnetizzazione, viene distorto in caso di discontinuità.con un'intensità di potenza superiore a 50 W/cm3Attrazione di polvere magnetica per formare un accumulo di polvere magnetica sul difetto - segni magnetici, in condizioni di illuminazione adeguate, che mostrano la posizione e la forma del difetto
utilizzo
La macchina di rilevamento difetto di particelle magnetiche fluorescenti è utilizzata per rilevare la superficie e la superficie vicina dei pezzi ferromagnetici (come anello di cuscinetto, anello dentale, cilindro, cono, ecc.) a causa della forgiatura,Sfogo, macinatura, stanchezza causata da crepe e inclusione di scorie e altri difetti minori.
applicare le norme
Dispositivo di rilevamento di difetti di particelle magnetiche: GB/T8290-2011
Condizioni di osservazione per l'ispezione delle particelle magnetiche: GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method ASTM E1444-01 (Società americana per i materiali e le prove: metodo di prova delle particelle magnetiche)
Unione europea, norma internazionale: DIN EN ISO 9934-2-2003
Parametro tecnico
Distanza tra gli elettrodi: 0~500 mm
Corrente circonferenziale: 0~8000A
Potenziale magnetico longitudinale: 0-12000AT
Metodo di rilevamento: rilevamento di particelle fluorescenti magnetiche
Modalità di magnetizzazione: magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita
Modalità di fissaggio: fissaggio pneumatico
Effetto di demagnetizzazione: remanenza inferiore a 0,3 mT
Sensibilità di rilevamento: film di prova standard A1 (15/50) visualizzato chiaramente
Fornitore di alimentazione: trifase a 5 fili AC 380V 50Hz
|
nome attuale
|
Climatizzazione |
|
| |
| |
| Corrente magnetizzante circonferenziale ((A)) |
6000A |
|
| Potenziale di flusso magnetizzante longitudinale (AT) |
12000 |
|
| Diametro interno della bobina (mm) |
400 |
|
| Distanza massima tra gli elettrodi (mm) |
500 |
|
| ospite |
Tipo diviso (cabinetto di controllo elettrico separato dal motore principale) |
|
| sensibilità |
Un tipo shim ((15/50) Display chiaro |
|
| Tasso di carico temporaneo |
≤ 30% |
|
| Modalità di controllo |
Manuale/semi-automatico |
|
| Interfaccia operativa |
Tasto/schermo touch |
|
| Modalità di chiusura |
pneumatici |
|
| Metodo di magnetizzazione AC |
Magnetizzazione circonferenziale, magnetizzazione longitudinale, magnetizzazione composita |
|
| Demagnetizzazione AC |
Demagnetizzazione automatica di attenuazione |
|
| Luce UV |
appesi, portatili |
|
| Tempo di spruzzatura |
3 ′′ ′′ 6 ′′ / manuale |
|
| Tempo di magnetizzazione |
0.5"~2"/ora |
|
| Tempo di demagnetizzazione |
3"~5"/ora |
|
| Fonte di aria |
0.4-0.8MPa |
|
| Fonte di alimentazione |
3 fasi a 5 fili, 380V±10%, 50Hz |
|
Tabella di configurazione:
1 set di apparecchi per la rilevazione di difetti di particelle fluorescenti magnetiche
1 set di meccanismi di rivestimento delle barre
1 set piattaforma di sollevamento pneumatica
1 set Camera scura
1 set di pellicola di prova standard
1 magnetometro residuo
1 set di interruttori a piedi
1 lampada UV portatile
