HUATEC FD-GT-1010 Detettore digitale di difetti ad ultrasuoni
Specificità:
| Attenuatore |
Ogni 12 dB ± 1 dB |
| Rumore di ingresso equivalente |
< 80 × 10-9V/√HZ |
| Impulso di trasmissione |
onda quadrata negativa; tensione regolabile da 25 a 250 V in continuità, con passo di 25 V; larghezza regolabile da 30 a 1000 ns in continuità, con passo di 5 ns.con una lunghezza massima di 20 mm,, e l'impulso verrà ottimizzato nell'unità. |
| Moduli di prova |
Single/Dual |
| Ammorbidimento |
400,80Ω |
| Frequenza di lavoro |
Banda larga e banda stretta in cambio.0.5-15MHz; stretta:1.5·3MHz |
| Guadagno |
0.0·110.0dB, passaggi: 0.1/1.0/2.0/6.0dB; incremento automatico del passo di accelerazione al cambio 0.1 Db |
| Opzione di velocità |
10001500m/s, regolabile in continuità; 30 velocità predefinite per materiali comuni |
| Copertura |
0.0·10000 mm (Olla longitudinale in acciaio), regolabile in continuità, passo min 0,1 mm |
| Rettifica |
positivo, negativo, a pieno raggio, RF |
| Soglia e allarme |
Due soglie/portelli con azionamento hardware opzionale condizioni di allarme in tempo reale |
| onda progressiva, onda regressiva e figura DAC; segnalazione acustica o ottica di allarme |
| Modalità di misura: picco, bordo anteriore |
| Visualizzazione |
5.7" LCD a colori TFT, risoluzione 640×480 |
| Spostamento dell'impulso |
-7,5 ‰ 3000 μs |
| Scala zero della sonda |
0~999,9 μs |
| Frequenza di ripetizione dell' impulso |
25-800 Hz, regolazione automatica |
| Errore di linearità verticale |
≤ 3% |
| Errore di linearità orizzontale |
≤ 0,4% |
| Supersensibilità |
≥ 60dB (200Φ2 buco a fondo piatto) |
| Risoluzione |
≥ 36 dB ((Modello della sonda: 5MHz 14mm Dia) |
| Intervallo dinamico |
≥ 32 dB |
| Rifiuto |
(090%) %; nessun pregiudizio per la linearità e il guadagno |
| Livello di rumore |
< 10% (onda longitudinale in acciaio, 250 mm) |
| Port |
connettore di trasmissione: Q9 (BNC) |
| USB HOST |
| Porta micro SD |
| Fornitore di energia |
Batteria Li di grande capacità e senza effetto di memoria, potente per 6 ̊8 ore |
| Caricabatterie integrate (o esternalizzate); corrente alternata: 220V |
| Norme per gli ultrasuoni |
compatibile con la norma EN 12668-1 |
| conformemente a JB/T 10061-1999 |
| Peso |
circa 1,50 kg (batteria integrata e caricabatterie) |
| Dimensione |
246 mm × 166 mm × 47 mm |
Il 13° Concorso di competenze professionali nel sistema di ingegneria edilizia nel 2017, l'unico strumento ufficialmente designato.
Il primo concorso nazionale di competenze professionali militari-civili nel 2016, l'unico strumento ufficialmente designato.
Il rilevatore di difetti digitale FD-GT-1010 è stato sviluppato con la tecnica leader sul mercato nazionale: azionamento a onde quadrate.E' un dispositivo ad alto costo.. è conforme alla nuova norma TSG R0004-2009 e alla norma europea EN12668-1:2010.
Lo schermo è dotato di uno schermo TFT ad alta risoluzione 1/2-T-R (640×480), che mantiene una buona condizione di lavoro all'aperto o sotto intensa luce solare.L'alimentazione è fornita da una batteria di 6-8 ore di vita in servizio ininterrotto.
Esso pesa solo 1,5 kg. È applicabile in campo di lavoro mobile o aereo per la petrificazione, recipienti a pressione, energia elettrica e trasporto ferroviario.
Caratteristiche:
- Un circuito sofisticato con frequenza di campionamento di 640 MHz consente al sistema di riflettere rapidamente i segnali dei difetti e interpretarli con precisione nei dettagli, non importa quanto deboli e piccoli siano,che garantisce la veridicità dei segnali di eco in tempo reale.
- L'avanzato azionamento a onde quadrate rende il dispositivo straordinariamente penetrabile con un elevato rapporto segnale-rumore quando applicato su materiali ad alto attenuazione o opere spesse.tensione di azionamento, e la resistenza all'ammortizzazione contribuiscono all'alta risoluzione del dispositivo quando viene utilizzato su opere sottili o compositi.
- Tecnica di filtraggio digitale PIR per migliorare il rapporto segnale-rumore.
- schermo TFT riflettente di qualità 5,7" (640×480), adatto per lavorare all'aperto o al sole.
- Conformemente alla norma EN 12688-1:2000, registrazione e archiviazione lunghe e continue, in linea con gli standard TSG R0004-2009.
- Adattamento automatico della velocità ai materiali su cui si lavora e adattamento dei parametri come ritardo temporale, valore K a diverse sonde; le figure DAC e AVG possono essere facilmente organizzate e disegnate.
- Porta per schede SD per l'archiviazione di massa; porta USB per il volume esteso dal disco in U e per il controllo esteso dalla tastiera o dal mouse, realizzando la comunicazione, il trasferimento di dati e l'uscita cartacea con il PC.
- Struttura ed aspetto ergonomicamente ottimizzati con maniglia regolabile da più angoli.Peso 1,5 kg, inclusa batteria e caricabatterie per un facile utilizzo e trasporto.

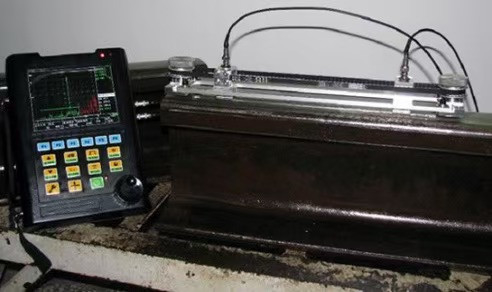

Ferrovie di saldatura a cucitura Tandem Scanne
Lo scanner tandem HSCQc1-H2 è progettato per rilevare inclusioni, fori e rarefazioni all'interno della parte centrale della cucitura di saldatura della sezione trasversale della rotaia.
Caratteristiche
1Lo scanner è equipaggiato con due lancette di sonda mobile in direzione opposta.
2Il percorso sonoro totale rimane nel pezzo di ferro della rotaia.
3. posizionare lo scanner dotato di un paio di sonde T-R nella parte centrale del pezzo di rotaia e regolare il pulsante mentre la sonda si muove dal punto di partenza del righello al primo piano,che compirà il processo di rilevamento dalla testa al fondo della sezione trasversale della cucitura di saldaturaLa profondita' del difetto puo' essere letta dal righello, lo scanner assorbe le materie magnetiche.
4. Con struttura semplice, peso leggero e alta durata.
5Può essere abbinato a qualsiasi strumento UT con coppie di connettori T-R.
6Più portatile in combinazione con i modelli HUATEC FD-GT-1010 e FD-GT-1020 e adatto per il lavoro sul campo.
