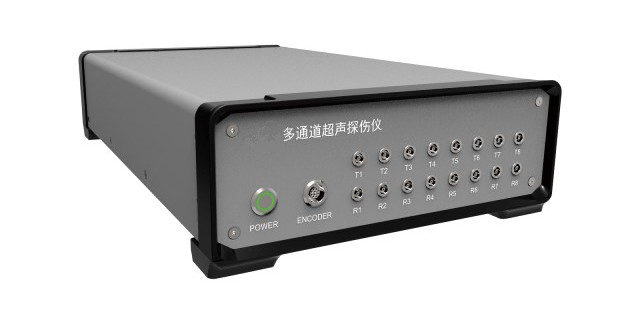

Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz

Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz
Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz

Grande immagine :  Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz

Dettagli:
Luogo di origine: CINESE
Marca: HUATEC
Certificazione: ISO, CE, GOST
Numero di modello: HFD-UT8C
Contatto

Sistema ad ultrasuoni multicanale HFD-UT8C 25-10KHz

descrizione
PRF: 25～10KHz Voltage: Negative square wave, -25～-300V, 25V Stepping
Pulse width: 30～1000ns，5ns Stepping Trigger: Internal/ external/ Encoder
Evidenziare:

Sistema ad ultrasuoni da 25 a 10 kHz

,

Sistema ad ultrasuoni multicanale

HFD-UT8CSistema ad ultrasuoni multicanale



La serie HFD-UT2C/UT4C/UT8C/1616C/UT40C è la nostra nuova piattaforma di acquisizione e sviluppo secondario di dati ad ultrasuoni multicanale.ricezione del segnale di eco, amplificazione, acquisizione e elaborazione AD.Inoltre fornisce gli sviluppi secondari per l'utente per sviluppare nuovi software - L'elaborazione dei dati registrati dall'HFD-UT2C~UT40C consente agli utenti di personalizzare funzioni e interfacce, e poi integrarli nel sistema per formare una varietà di sistemi di applicazione ad ultrasuoni.

HFD-UT8C significa che lo strumento ha 8 canali UT e i canali sono bloccabili.

*Nota: se sono necessari più canali, si prega di prendere in considerazione l'HFD-UT40C, che supporta 40 canali UT.

Specificità:



Emettitore
PRF 25 ̊10 KHz
Voltaggio Ondata quadrata negativa, -25-300V, 25V a passo
Larghezza dell'impulso 30 ‰ 1000 ns, 5 ns di passo
Trigger Codificatore interno/esterno
Ricevitore
Errore di linearità orizzontale ≤ 0,4%
Errore di linearità verticale ≤ 3%
Supersensibilità ≥ 56 dB quando si utilizza una sonda 2.5P20 per rilevare un blocco di 200 mm con un foro a fondo piatto Φ2.
Ammorbidimento 400, 80
Tasso di campionamento 100M
Frequenza di lavoro 0.515MHz
Guadagno 0.0·110.0dB
Filtro Banda larga e banda stretta
Rettifica Positivo, negativo, Full-play, RF, Spettro
Interconnessione tra i canali > 60 dB
Segnale di ingresso massimo 14VPP
Copertura 0.0·10000 mm (Olla longitudinale in acciaio), regolabile in continuità, passo min 0,1 mm
Ritardo di visualizzazione 0999,9 μs
Spostamento di visualizzazione -7,5 ‰ 3000 μs
Processo del segnale
Porta A, B
Porta di partenza Ampiezza del campo di applicazione
Larghezza della porta Punto di partenza fino al massimo
Altezza del cancello 5 ‰ 95%
Modalità di prova Frontier, Peak
Visualizzazione dei dati Lettura in Gate: Range & Sound Path
Risoluzione di misura 0.1 mm
Sistema/altro
Consumo di energia 15W, varia a seconda della configurazione
Trasmissione dei dati 1000M Ethernet
Angolo L-Scan -75°+75°, passo 0.1, 1, 10 regolabile; S-Scan -75°+75°, ottimizzazione automatica passo
Dimensione 188×238×403; 100×200×300
Port Q5
Porta di codifica 2 Codificatore incrementale
Porta USB 2
Porta di ingresso/uscita Tipo rotondo
Porta netta 100M/1000M Ethernet
Porta di debug COM (90) 1 e Boll.

Principio strutturale:

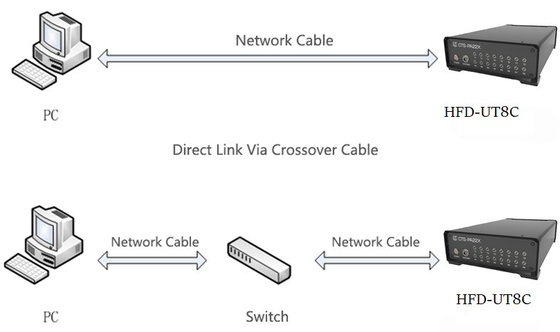

L'HFD-UT8C è un modulo indipendente, collegato all'host di monitoraggio tramite il cavo di rete.Il software in esecuzione sull'host di monitoraggio invia istruzioni all'HFD-UT8C attraverso l'interfaccia di rete, e riceve i dati restituiti dall'HFD-UT8C, come illustrato nella figura seguente.



Caratteristiche:

Sviluppi secondari

  • Fornire un set completo di programmi client DEMO codice sorgente.Gli utenti possono fare riferimento al codice DEMO per lo sviluppo secondario o aggiungere funzioni direttamente al codice DEMO per lo sviluppo.
  • L'accesso alla programmazione secondaria progettato con cura consente una programmazione semplice e intuitiva, supportando il debugging manuale.L'utente può inviare manualmente gli strumenti all'HFD-UT2C~UT40C per testare l'effetto della modifica dei parametri



Eccellenti caratteristiche fisiche

  • Circuito di eccitazione ad ultrasuoni integrato interno, forma d'onda quadrata negativa, tensione regolabile da - 25V a - 300V, larghezza di impulso regolabile da 30ns a 1000ns,corrispondenza massima con diversi tipi di elementi di trasmissione.
  • integrato internamente con la maggior parte delle funzioni di elaborazione e rilevamento del segnale richieste da uno strumento di rilevamento dei difetti ad ultrasuoni, quali la compressione delle onde A, il rilevamento dei gate, la misurazione del percorso sonoro,ecc., si può rapidamente impostare un sistema standard di rilevamento difetti ad ultrasuoni.
  • Offre dati grezzi per l'elaborazione degli utenti inviando dati grezzi di acquisizione AD ai clienti
